جزئیات محصول:
|
| کلمات کلیدی: | صفحه LCD 7 اینچی HDMI TFT | وضوح: | 1024x600 پیکسل |
|---|---|---|---|
| پشتیبانی از سیگنال: | HDMI 480i، 480p، 576i، 576p، 720p، 1080i، 1080p | رابط CTP: | یو اس بی |
| درخشندگی سطحی: | 500 cd/m2 - 1000 cd/m2 | صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) |
| ورودی برق: | ورودی USB 5V ((+/-0.5V) | سازگار با: | Raspberry PI |
| حمایت: | Raspbian، Ubuntu، WIN10 IOT و سایر سیستم ها | جهت مشاهده: | IPS همه زاویه دید ((85/85/85/85) |
| طول عمر LED: | 40000 ساعت | دمای عملیاتی: | از 20°C تا +70°C |
| دمای ذخیره: | -30 تا +80 درجه سانتیگراد | خروجی صدا: | 8Ω1.5 وات |
| مصرف برق در حالت آماده به کار برد اصلی: | 0.25 وات | دکمه (محفوظ): | پاور،منو،بالا،پشت،خرید |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD 7 اینچی HDMI TFT,صفحه نمایش LCD TFT با ظرفیت لمسی,Capacitive Touch TFT LCD Display |
||

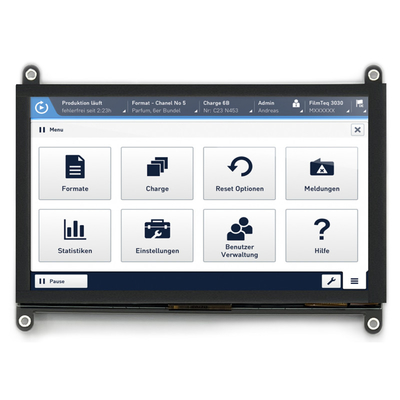

صفحه نمایش LCD 7 اینچی HDMI TFT با صفحه لمسی ظرفیت دار برای معرفی محصول Raspberry PI
SFRA700H-1024600ACT-01 یک ماژول LCD TFT HDMI است که TFT LCD، PCAP لمس و هیئت مدیره را یکپارچه می کند.
1- ماژول به طور کامل خروجی سیگنال دیجیتال HDMI از کامپیوتر را بر روی صفحه نمایش LCD 1024 * 600 نشان می دهد.
2- پشتیبانی از HDMI 1.3، HDMI 14، HDCP 14منبع سیگنال HDMI با رایانه های معمولی مانند Raspberry Pi، BB Black، Banana Pi و غیره سازگار است.
3-TOUCH از USB به I2C است، نیازی به نصب درایورها نیست.
4- این طراحی عمدتاً در صفحه نمایش Raspberry Pi استفاده می شود و همچنین می تواند در سایر دستگاه های لمسی صفحه نمایش کوچک کنترل صنعتی HDMI استفاده شود.از Raspbian پشتیبانی می کند، اوبونتو، WIN10 IOT و سیستم های دیگر.
5- هنگامی که به عنوان یک صفحه نمایش کامپیوتر استفاده می شود، از ویندوز 7/8/10، پنج نقطه لمس، بدون راننده پشتیبانی می کند.
| کلمات کلیدی: | LCD 7 اینچی HDMI TFT |
| قطعنامه: | 1024x600 پیکسل |
| سيگنال پشتیبانی شده: | HDMI 480i، 480p، 576i، 576p، 720p، 1080i، 1080p |
| رابط CTP: | USB |
| سازگار با: | Raspberry Pi |
| جهت مشاهده: | IPS همه زاویه دید ((85/85/85/85) |
| نورپردازی سطح: | 500 Cd/m2 - 1000 Cd/m2 |
| صفحه لمسی: | CTP (کاپیسیتیو تاچ اسکرین) |
| قدرت ورودی: | ورودی USB 5V ((+/-0.5V) |
| پشتیبانی: | Raspbian، Ubuntu، WIN10 IOT و سایر سیستم ها |
| طول عمر LED: | 40،000 ساعت |
| دمای عملیاتی: | 20°C تا +70°C |
| دمای ذخیره سازی: | 30°C تا +80°C |
| مصرف برق در حالت آماده سازی صفحه اصلی: | <0.25W |
| خروجی صوتی: | 8Ω1.5W |
| دکمه (محفوظ): | قدرت، منوی، بالا، پایین، خروج |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با REACH و RoHS |
ویژگی ها
| نسخه | 01 | ||
| پشتیبانی از سیگنال | HDMI | 480i، 480p، 576i، 576p، 720p، 1080i، 1080p | |
| لمس کن | استاندارد USB | ||
| VGA | نه حمایت | ||

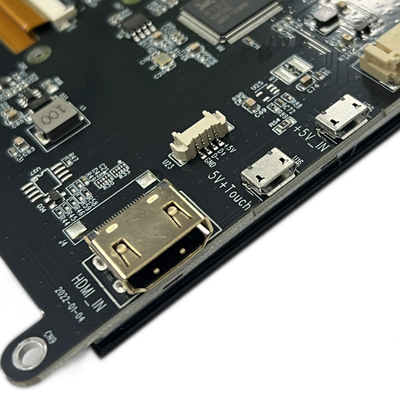

| رابط روی صفحه اصلی | ورودی | HDMI | یک پیچ HDMI ماده 19Pin پیچ (افقی) |
| USB | MICRO 5P USB زنانه B نوع 5.9MM (افقی) | ||
| رابط گوشواره ای | NC | ||
| رابط لمسی | 6 پین | FPC-0.5-6PIN (افقی) | |
| رابط صفحه نمایش | پین RGB 50 | FPC-0.5-50PIN (افقی) | |
| صدا | خروجی صوتی | 8Ω1.5W | 4PIN-1.25 H1.8 صندلی بسیار نازک زنانه (افقی) |
| منبع برق | قدرت ورودی | ورودی USB 5V ((+/-0.5V) | |
| نمایش Vop | 3.3V | ||
| کار با قدرت | قدرت روی صفحه نمایش | ||
| مصرف برق در حالت آماده سازی صفحه اصلی | <0.25W | ||
| منوی OSD | منوی (احتياط) | روشنایی، کنتراست، اصلاح خودکار، مرحله، ساعت، موقعیت میدان، تنظیم تابع، تنظیم مجدد و غیره | |
| زبان (احتياط) | چینی، انگلیسی، فرانسوی، آلمانی، ایتالیایی، اسپانیایی، روسی، کره ای، ژاپنی و غیره | ||
| دکمه (محفوظ) | قدرت، منوی، بالا، پایین، خروج | ||
صفحه نمایش LCD 7 اینچی HDMI TFT با صفحه لمسی ظرفیت برای Raspberry PI
تعریف پین رابط HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | اطلاعات T.M.D.S2 محافظت شده |
| 3 | داتا2 |
| 4 | اطلاعات T.M.D.S 1+ |
| 5 | اطلاعات T.M.D.S1 محافظت شده |
| 6 | اطلاعات TMDS- |
| 7 | اطلاعات T.M.D.S0+ |
| 8 | اطلاعات T.M.D.S0 محافظت شده |
| 9 | اطلاعات T.M.D.S |
| 10 | ساعت اطلاعات T.M.D.S+ |
| 11 | ساعت اطلاعات T.M.D.S محافظت شده |
| 12 | ساعت اطلاعات T.M.D.S |
| 13 | CEC (کنترل الکترونیک مصرفی اختیاری) |
| 14 | رزرو شده (در کابل اما N.C. در دستگاه) |
| 15 | SCL ((DDC) |
| 16 | SDA ((DDC) |
| 17 | زمین DDC/CEC |
| 18 | +5 ولت (برنامه برق) |
| 19 | کابل سنجه گرم |

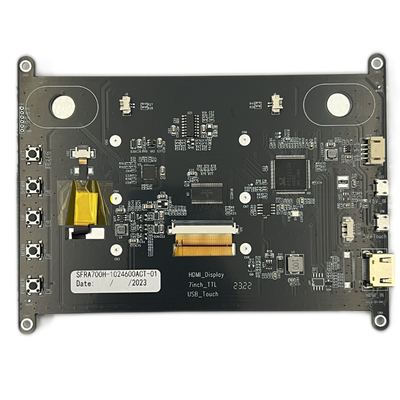

صفحه نمایش LCD 7 اینچی HDMI TFT با صفحه لمسی ظرفیت برای تصویر محصول Raspberry PI
تاسیسات کارخانه و گواهینامه ها
صفحه لمسی ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را ارائه می دهد.صفحه نمایش لمسی ظرفیت از Saef Technology طراحی شده استما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، اشکال، درمان لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
با ما تماس بگیرید
ما دوست داریم درباره پروژه های شما بشنویم، اگر سوالی دارید، می توانید با ما در sales2@saef.com.cn تماس بگیرید
