جزئیات محصول:
|
| کلمات کلیدی: | صفحه نمایش 4.3 اینچی DSI HDMI | وضوح: | 800x480 پیکسل |
|---|---|---|---|
| حمایت: | HDMI1.3، HDMI1.4، HDCP1.4، HDCP2.2 | سازگار با: | Raspberry Pi، BB Black، Banana Pi |
| رابط CTP: | USB به IIC | درخشندگی سطحی: | 300 سی دی / متر مربع - 1000 سی دی / متر مربع |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | از 20°C تا +70°C | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | نمایشگر Raspberry Pi Dsi 300cd/m2,نمایشگر Raspberry Pi Dsi 800x480,نمایشگر CTP Raspberry Pi 4 Dsi |
||
4.3 اینچ DSI، 4.3 اینچ HDMI Display ویژگی های محصول
SFHDMI430H-800480A-CT یک ماژول LCD TFT HDMI است که TFT LCD، PCAP لمس و هیئت مدیره را یکپارچه می کند.
1صفحه نمایش IPS 4.3 اینچی، وضوح سخت افزاری 800×480 نقطه.
2کنترل لمسي پنج نقطه اي
3پنل لمسی ظرفیتی شیشه ای، سخت بودن >= 6H
4. پشتیبانی از Pi 4B / 3B + / 3A + / 3B / 2B / B + / A + ، CM3 / 3 + / 4 نیاز به آداپتور اختیاری DSI-Cable-15cm.
5. صفحه LCD را مستقیماً از طریق رابط DSI Raspberry Pi با نرخ های تازه سازی تا 60 هرتز اجرا کنید.
6هنگامی که با Raspberry Pi استفاده می شود، Raspberry Pi OS / Ubuntu / Kali و Retropie پشتیبانی می شوند، بدون درایو.
7پشتیبانی برای کنترل روشنایی پس زمینه از طریق نرم افزار.
اتصال سخت افزاری

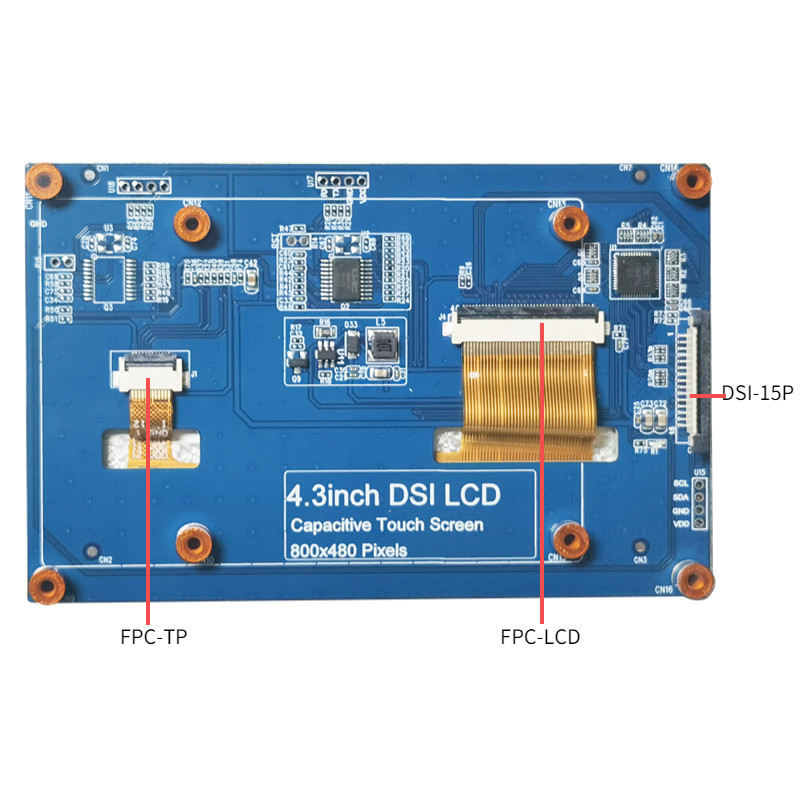

با استفاده از کابل FFC، LCD 4.3 اینچی DSI را به کانکتور DSI Raspberry Pi متصل کنید.
2برای استفاده آسان، شما می توانید پشت صفحه LCD 4.3 اینچی را از Raspberry Pi پیچ بزنید و ستون های مس را جمع کنید.
همانطور که در شکل زیر نشان داده شده است:
اتصال نرم افزار
سیستم های Raspberry Pi OS / Ubuntu / Kali و Retropie برای Raspberry Pi.
1. لطفا آخرین نسخه تصویر را از وب سایت رسمی Raspberry Pi دانلود کنید. فایل فشرده شده را به رایانه خود دانلود کنید و فایل.img را استخراج کنید.
2. کارت TF را به کامپیوتر متصل کنید و کارت TF را با استفاده از نرم افزار SDFormatter فرمت کنید.
3. نرم افزار Win32DiskImager را باز کنید، تصویر سیستم آماده شده در مرحله 1 را انتخاب کنید و برای روشن کردن تصویر سیستم روی write کلیک کنید.
4بعد از روشن شدن، کارت TF را ذخیره کنید و به طور ایمن خارج کنید. و کارت TF را در Raspberry Pi وارد کنید.
5. برق در Raspberry Pi، انتظار به طور معمول برای چند ثانیه برای نمایش به طور معمول. پس از سیستم شروع می شود، آن را می توان به طور معمول لمس.
توجه: در 2 دسامبر 2021، سیستم عامل Raspberry Pi Raspberry Pi به دو شاخه تقسیم شد، شاخه Buster و شاخه Bullseye.
شاخه Buster ادامه سیستم قدیمی است و پایدارتر است. شاخه Bullseye ویژگی های جدیدی را با استفاده از کتابخانه های منبع باز و رابط های جدید اضافه کرده است.شاخه فعلی Bullseye تازه آزاد شده و هنوز ثابت نیست.
اگر شما یک کاربر صنعتی هستید، شعبه Buster به شدت توصیه می شود.
اگر از یک سیستم با شاخه Buster استفاده می کنید، تصویر بدون هیچ تغییری کار می کند. اگر از یک سیستم با شاخه های Bullseye استفاده می کنید، اصلاحات زیر نیز مورد نیاز خواهد بود.
اظهار نظر به عبارت زیر در فایل config.txt (فایل config در دایرکتوری ریشه کارت TF واقع شده است، یعنی /boot):
#camera_auto_detect=1
#dtoverlay=vc4-kms-v3d
عبارت زیر را زیر [همه] اضافه کنید:
dtoverlay=vc4-fkms-v3d
start_x=1
پس از ذخیره کردن، Raspberry Pi را دوباره راه اندازی کنید
sudo دوباره راه اندازی شود
اگر شما نیاز به استفاده از یک دوربین CSI تحت سیستم شاخه Bullseye دارید. از آنجا که این شاخه به طور پیش فرض از کتابخانه دوربین libcamera استفاده می کند، این کتابخانه از درایورهای FKMS پشتیبانی نمی کند.
پس علاوه بر اصلاحات فوق، شما همچنین نیاز به نصب کتابخانه دوربین Rappicam.
اينطوري نصبش ميکنيم:
دستور زیر را در ترمینال اجرا کنید:
cd ~
sudo apt نصب cmake
کلون githttps://github.com/raspberrypi/userland
cd userland
./بندم
sudo cp build/bin/* /bin/
بعد از آن، دستور زیر را برای خاموش کردن اجرا کنید:
قدرتمندی
دوربین Raspberry Pi را به رابط CSI Raspberry Pi متصل کنید، دوباره Raspberry Pi را روشن کنید و پس از بوت شدن سیستم، دستور زیر را اجرا کنید:
عکس
"راسپستيل" - تصوير.jpg
دوربین
raspivid -o video.h264 -t 10000

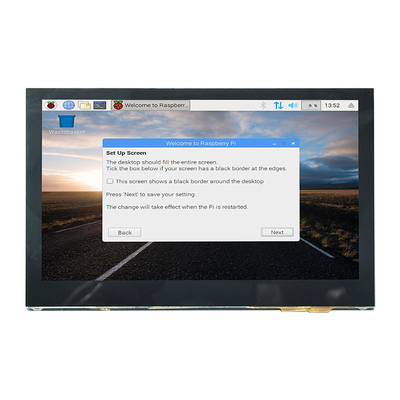

4.3 اینچ DSI، 4.3 اینچ HDMI Displayتصویر محصول
تعریف پین رابط HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | اطلاعات T.M.D.S2 محافظت شده |
| 3 | داتا2 |
| 4 | اطلاعات T.M.D.S 1+ |
| 5 | اطلاعات T.M.D.S1 محافظت شده |
| 6 | اطلاعات TMDS- |
| 7 | اطلاعات T.M.D.S0+ |
| 8 | اطلاعات T.M.D.S0 محافظت شده |
| 9 | اطلاعات T.M.D.S |
| 10 | ساعت اطلاعات T.M.D.S+ |
| 11 | ساعت اطلاعات T.M.D.S محافظت شده |
| 12 | ساعت اطلاعات T.M.D.S |
| 13 | CEC (کنترل الکترونیک مصرفی اختیاری) |
| 14 | رزرو شده (در کابل اما N.C. در دستگاه) |
| 15 | SCL ((DDC) |
| 16 | SDA ((DDC) |
| 17 | زمین DDC/CEC |
| 18 | +5 ولت (برنامه برق) |
| 19 | کابل سنجه گرم |
