جزئیات محصول:
|
| کلمات کلیدی: | صفحه نمایش HDMI 13.3 اینچی | وضوح: | 1920*1080 |
|---|---|---|---|
| رابط CTP: | IIC به USB | درخشندگی سطحی: | 300 سی دی / متر مربع - 1000 سی دی / متر مربع |
| صفحه لمسی: | صفحه نمایش لمسی خازنی | جهت مشاهده: | IPS همه زوایای دید (85/85/85/85) |
| طول عمر LED: | 40000 ساعت | دمای عملیاتی: | از 20°C تا +70°C |
| انطباق: | سازگار با REACH و RoHS | حمایت: | Raspberry Pi، HDMI، Raspbian، Ubuntu، WIN10 IOT |
| برجسته کردن: | صفحه نمایش لمسی LCD 13.3 اینچی,صفحه نمایش لمسی LCD RoHS,صفحه نمایش TFT صنعتی PCAP خازنی |
||
صفحه نمایش 13.3 اینچی HDMI، Raspberry Pi 13.3" LCD لمسی
SFHDMI133H-19201080A-CT یک برد درایور صفحه نمایش FHD 13.3 اینچی با حداکثر وضوح 1920x1080 @ 60HZ برای یک هدف عملکردی ورودی سیگنال HDMI است.
* این مانیتور 13.3 اینچ HDMI از خروجی سیگنال رابط صفحه نمایش EDP پشتیبانی می کند.
* این کلید OSD صفحه نمایش HDMI 13.3 اینچی TFT می تواند از زبان های مختلف OSD برای انتخاب پشتیبانی کند.
* این نرم افزار نمایشگر 13.3 اینچی HMDI TFT از بروزرسانی آنلاین پشتیبانی می کند.
* این صفحه نمایش TFT 13.3 اینچی HDMI از صفحه لمسی ظرفیت PCAP پشتیبانی می کند.
* این Raspberry Pi 13.3" صفحه لمسی پشتیبانی از دو طرفه HDMI 1.4 و HDCP نسخه 2.0.
* این صفحه LCD لمس کننده 13.3" از عملکرد USB HUB پشتیبانی می کند، رابط USB2.0 خارجی، می تواند به صفحه لمس کننده USB خارجی متصل شود.
* این صفحه نمایش TFT 13.3" از ورودی 12-20V پشتیبانی می کند.
* این Raspberry Pi 13.3" TFT از خروجی تقویت 1.5W * 2 و خروجی هدفون پشتیبانی می کند.
ویژگی ها
|
ورودی ویدیو
|
HDMI | 1080p | ||
| نسخه HDCP | 2.0 | |||
| منبع برق عملیاتی | DC 5 ~ 20V | |||
| مصرف برق در حالت آماده | <0.25W | |||
|
صفحه نمایش ال سی دی |
صفحه LCD | صفحه LCD TFT | ||
| رابط | EDP | |||
| حداکثر وضوح | 1920*1080@60HZ | |||
| ولتاژ راننده صفحه نمایش | 3.3V ((R33) ،5V ((R5) | |||
| خروجی هدفون | >150MW (32Ω/0dB سیگنال) | |||
| خروجی اسپیکر | 2X1.5W THD+N<10%@1KHZ | |||
| LED | روش نور | PWM | ||
| فشار کلید | قدرت،کليد1،کليد2،آتو،منو،اختیاری | |||
| زبان OSD | چینی/انگلیسی/آلمان/کوریایی/فرانسیسی/اسپانیایی/ژاپنی و دیگران | |||

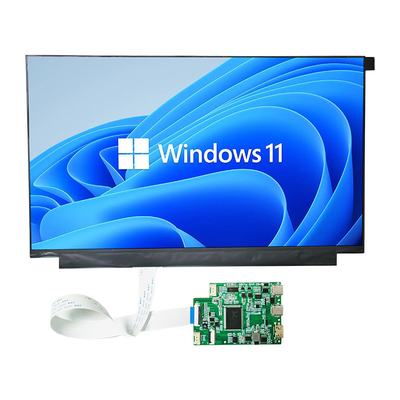

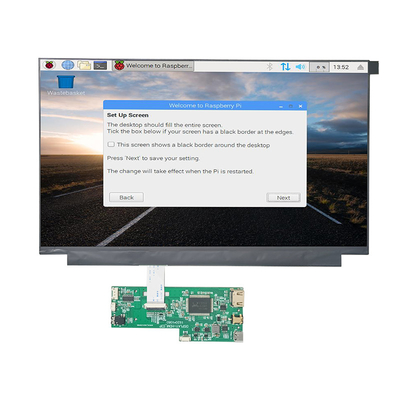

صفحه نمایش 13.3 اینچی HDMI، Raspberry Pi 13.3" تصویر محصول LCD لمسی
HDMI 13.3 اینچ صفحه نمایش، Raspberry Pi 13.3" LCD لمسی
| کلمات کلیدی: | صفحه نمایش HDMI 13.3 اینچ | قطعنامه: | 1920*1080 |
|---|---|---|---|
| رابط CTP: | IIC به USB | نورپردازی سطح: | 300 Cd/m2 - 1000 Cd/m2 |
| صفحه لمسی: | صفحه لمسی ظرفیت دار | جهت مشاهده: | IPS همه زاویه های دید (85/85/85/85) |
| طول عمر LED: | 40،000 ساعت | دمای عملیاتی: | 20°C تا +70°C |
| انطباق | مطابقت با REACH و RoHS | پشتیبانی: | Raspberry Pi، HDMI، Raspbian، Ubuntu، WIN10 IOT |
تعریف پین HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 محافظ صفحه نمایش |
| 3 | داتا2 |
| 4 | اطلاعات T.M.D.S 1+ |
| 5 | T.M.D.S DATA1 محافظ صفحه نمایش |
| 6 | اطلاعات TMDS- |
| 7 | اطلاعات T.M.D.S0+ |
| 8 | T.M.D.S DATA0 محافظ صفحه نمایش |
| 9 | اطلاعات T.M.D.S |
| 10 | ساعت اطلاعات T.M.D.S+ |
| 11 | T.M.D.S DATA CLOCK صفحه محافظ |
| 12 | ساعت اطلاعات T.M.D.S |
| 13 |
CEC (کنترول الکترونیک مصرف کننده، اختیاری الکترونیکی کنترل کننده مصرف کننده (متمرکز بر کنترل کننده مصرف کننده) |
| 14 | رزرو شده (در کابل اما N.C. در دستگاه) |
| 15 | ساعت SCL ((DDC) |
| 16 | داده های SDA ((DDC) |
| 17 | زمین DDC/CEC |
| 18 | قدرت 5 ولت |
| 19 | سیم های سنجش قابل تعویض گرم |

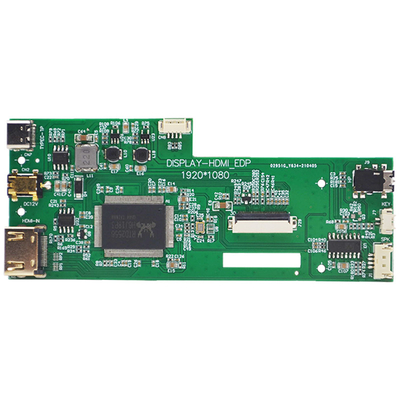

ابعاد و مشخصات مربوط به صفحه کنترل PCB.
1ضخامت PCB + حداکثر ارتفاع بالاترین جزء ≤7.8mm
2طول PCB=120mm
3، عرض PCB=50mm
4ضخامت PCB=1.0mm
مشخصات سوراخ پیچ: قطر 2.0mm اندازه و مختصات سوراخ پیچ در نمودار ساختار نشان داده شده است
