جزئیات محصول:
|
| کلمات کلیدی: | صفحه نمایش HDMI TFT 5 اینچ | حمایت: | Raspberry Pi، Raspbian، Ubuntu، WIN10 IOT |
|---|---|---|---|
| وضوح: | 800*480 نقطه | صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) |
| درخشندگی سطحی: | 300 سی دی / متر مربع - 1000 سی دی / متر مربع | رابط CTP: | IIC به USB |
| جهت مشاهده: | IPS همه زوایای دید (85/85/85/85) | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | از 20°C تا +70°C | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش لمسی HDMI 800x480 نقطه,صفحه نمایش لمسی Raspberry Pi HDMI,صفحه نمایش TFT صنعتی ISO9001 |
||

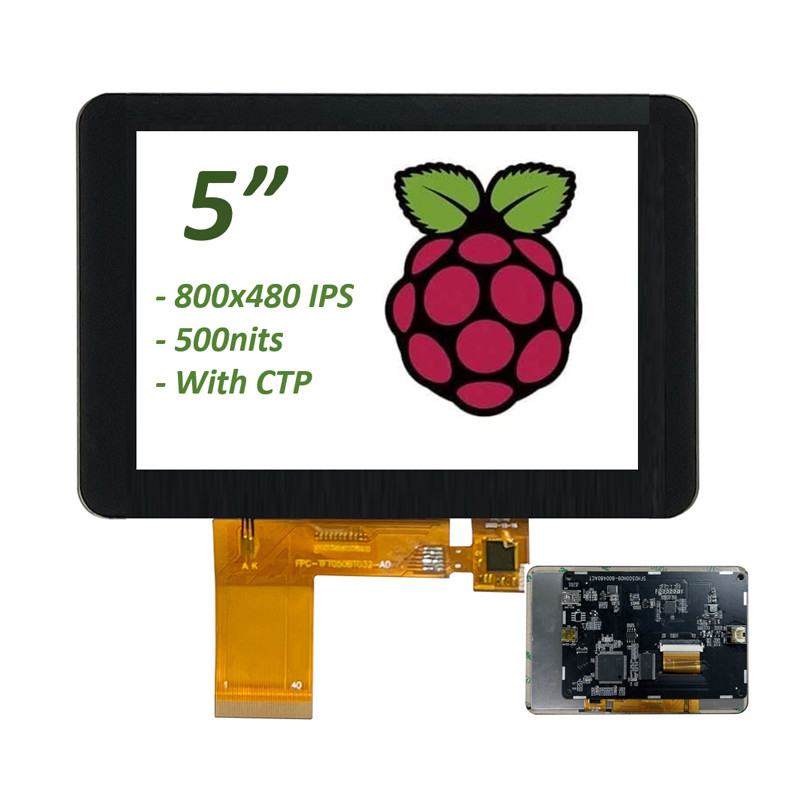

5 اینچ Raspberry Pi سازگار HDMI TFT صفحه نمایش لمسی 800x480 IPS معرفی محصول
SFHD500H09-800480A-CT یک ماژول LCD TFT HDMI است که TFT LCD، PCAP لمس و هیئت مدیره را یکپارچه می کند.
این صفحه نمایش 5 اینچی TFT همراه ایده آل برای یک Raspberry Pi است. صفحه نمایش 5 اینچی HDMI TFT با استفاده از کانکتور DSI بومی در RPi به یک RPi متصل می شود.اين اتصال تمام نيازهاى صفحه نمایش را فراهم مي کند- اطلاعات صفحه نمایشاین بدان معنی است که تمام GPIO های RPi برای اتصال به سایر لبه ها در دسترس هستند.
علاوه بر این، برخلاف بسیاری از نمایشگرهای RPi، این نمایشگر آماده استفاده است و نیازی به تغییر در فایل config.txt در RPi شما قبل از روشن شدن ندارد.
ویژگی ها:
صفحه نمایش TFT با رنگ >5 اینچ 500 نیت
>اسکرین لمسی ظرفیت
> پشتیبانی: خروجی سیگنال رابط RGB.
> پشتیبانی: زبان OSD ((چینی / انگلیسی).
> نیاز به یک کانکتور 15 پین برای نمایش، لمسی کف و قدرت
>با DSI بومی در RPi ارتباط برقرار می کند
>فایل پیکربندی آماده برای شروع
> پشتیبانی: I2C به USB قابلیت تک لمس و چند لمس
> پشتیبانی: منبع سیگنال HDMI از مانند ویندوز / Raspberry Pi / ATK / STB / DVD.
> پشتیبانی: ورودی DC-5V USB-5V2A.
>آدیو: پشتیبانی نمی شود، در صورت لزوم می تواند سفارشی شود.
>برنامه بر روی مادربرد از بروزرسانی آنلاین پشتیبانی می کند.
|
ورودی ویدیو |
HDMI | 1080p | ||
| نسخه HDCP | 2.0 | |||
| قدرت عملیاتی | DC 5V2A | |||
| مصرف برق در حالت آماده | <0.25W | |||
|
صفحه نمایش ال سی دی |
نمايش | صفحه LCD TFT | ||
| رابط صفحه نمایش | رنگ RGB | |||
| قطعنامه | 800*480@60HZ | |||
| ولتاژ صفحه نمایش درایو | 3.3V | |||
| خروجی هدفون | نه حمایت | |||
| خروجی اسپیکر | نه حمایت | |||
| LED | راه تنظیم روشنایی | PWM | ||
| صفحه کلید | نه حمایت | |||
| زبان OSD | چینی/انگلیسی | |||

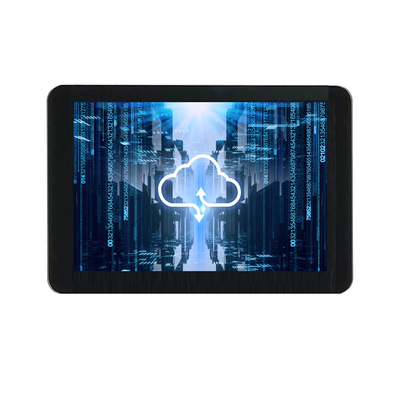

صفحه نمایش لمسی 5 اینچی Raspberry Pi سازگار با HDMI TFT 800x480 IPS

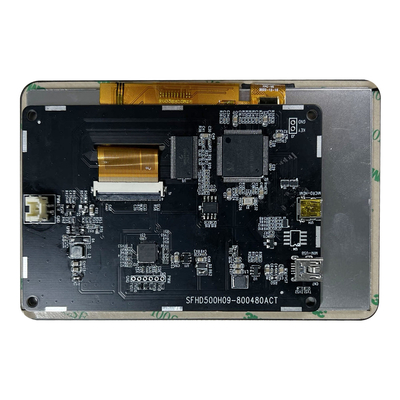

صفحه نمایش لمسی 5 اینچی Raspberry Pi سازگار با HDMI TFT 800x480 تصویر محصول IPS
تعریف پین HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 محافظ صفحه نمایش |
| 3 | داتا2 |
| 4 | اطلاعات T.M.D.S 1+ |
| 5 | T.M.D.S DATA1 محافظ صفحه نمایش |
| 6 | اطلاعات TMDS- |
| 7 | اطلاعات T.M.D.S0+ |
| 8 | T.M.D.S DATA0 محافظ صفحه نمایش |
| 9 | اطلاعات T.M.D.S |
| 10 | ساعت اطلاعات T.M.D.S+ |
| 11 | T.M.D.S DATA CLOCK صفحه محافظ |
| 12 | ساعت اطلاعات T.M.D.S |
| 13 |
CEC (کنترول الکترونیک مصرف کننده، اختیاری الکترونیکی کنترل کننده مصرف کننده (متمرکز بر کنترل کننده مصرف کننده) |
| 14 | رزرو شده (در کابل اما N.C. در دستگاه) |
| 15 | ساعت SCL ((DDC) |
| 16 | داده های SDA ((DDC) |
| 17 | زمین DDC/CEC |
| 18 | قدرت 5 ولت |
| 19 | سیم های سنجش قابل تعویض گرم |
تاسیسات کارخانه و گواهینامه ها
تکنولوژی SAEF پنل نمایش LCD TFT Mini / Small HDMI Signal
SAEF برای سیگنال HDMI منتشر شده است نمایشگرها برای کار با Raspberry Pi یا سیستم جاسازی شده، رایانه های تک صفحه (یا دسکتاپ / لپ تاپ) طراحی شده اند که از خروجی سیگنال HDMI پشتیبانی می کنند.ماژول های نمایش این سری با یک صفحه کنترل با خروجی رابط سیگنال HDMI ارائه می شوندSAEF طیف گسترده ای از ماژول های نمایش HDMI TFT کوچک تا متوسط را در اندازه هایی از 1.28 اینچ HDMI TFT Round Display ارائه می دهد.,صفحه نمایش دور 2.8 اینچی HDMI TFT، صفحه نمایش دور 3.4 اینچی HDMI TFT، صفحه نمایش دور 3.6 اینچی HDMI TFT، صفحه نمایش دور 5 اینچی HDMI TFT، صفحه نمایش دور 4.3 اینچی HDMI TFT، صفحه نمایش دور 5 اینچی HDMI TFT،صفحه نمایش 7 اینچی HDMI TFTصفحه نمایش 10.1 اینچی HDMI TFT، صفحه نمایش 11.6 اینچی HDMI TFT، صفحه نمایش 12.3 اینچی HDMI TFT، صفحه نمایش 13.3 اینچی HDMI TFT، صفحه نمایش 14 اینچی HDMI TFT، صفحه نمایش 15 اینچی HDMI TFT، صفحه نمایش 15.6 اینچی HDMI TFT،صفحه نمایش 17 اینچی HDMI TFT، 18.5 اینچ HDMI TFT Display، 21.5 اینچ HDMI TFT Display، 23.8 اینچ HDMI TFT Display، 24 اینچ HDMI TFT Display، 25 اینچ HDMI TFT Display، 27 اینچ HDMI TFT Display و 28 اینچ HDMI TFT Display.این نمایشگرها در زیر نشان داده شده اند:
> طراحی شده برای استفاده از Raspberry Pi آسان می شود (استفاده از Rasberry Pi را پشتیبانی می کند)
> پشتیبانی از خروجی سیگنال HDMI
> پاسخ خوب به لمس
> زمان پاسخ سریع
> پشتیبانی از Raspberry Pi GPIO
> پشتیبانی از مینی پی سی، می تواند به عنوان یک مانیتور کامپیوتر کار کند
> پشتیبانی از RTP با رابط USB
> پشتیبانی از گزینه PCAP
> بدون گزینه پنل لمس در دسترس است
کلمه کلیدی جستجو: 1.28 اینچ HDMI TFT Round Display، 2.8 اینچ HDMI TFT Round Display، 3.4 اینچ HDMI TFT Display، 3.6 اینچ HDMI TFT Round Display، 5 اینچ HDMI TFT Round Display، 4.3 اینچ HDMI TFT Display,صفحه نمایش 5 اینچی HDMI TFT، صفحه نمایش 7 اینچی HDMI TFT، صفحه نمایش 10.1 اینچی HDMI TFT، صفحه نمایش 11.6 اینچی HDMI TFT، صفحه نمایش 12.3 اینچی HDMI TFT، صفحه نمایش 13.3 اینچی HDMI TFT، صفحه نمایش 14 اینچی HDMI TFT،صفحه نمایش 15 اینچی HDMI TFTصفحه نمایش 15.6 اینچی HDMI TFT، صفحه نمایش 17 اینچی HDMI TFT، صفحه نمایش 18.5 اینچی HDMI TFT، صفحه نمایش 21.5 اینچی HDMI TFT، صفحه نمایش 23.8 اینچی HDMI TFT، صفحه نمایش 24 اینچی HDMI TFT، صفحه نمایش 25 اینچی HDMI TFT،صفحه نمایش 27 اینچی HDMI TFTصفحه نمایش 28 اینچی HDMI TFT
