جزئیات محصول:
|
| تولید - محصول: | LCD مربع 4 اینچ | وضوح: | 320x320 پیکسل |
|---|---|---|---|
| رابط: | SPI MCU | صفحه لمسی: | دارای صفحه نمایش لمسی خازنی PCAP |
| بعد طرح کلی: | 84.0 (W) x 84.0 (H) x 3.37 (T) میلی متر (با لمس) | جهت مشاهده: | همه زوایای دید (85/85/85/85) |
| شماره پین: | 40 پین | ارتباط: | وصل کردن (قابل سفارشی سازی) |
| درخشندگی سطحی: | 300 cd/m2 (قابل سفارشی سازی) | تامین برق: | 3.3 V |
| مصرف فعلی: | 20 میلی آمپر | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
| طول عمر: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش چهار اینچی TFT,صفحه نمایش 4 اینچی TFT 320x320,صفحه نمایش TFT 4 اینچی MIPI |
||
صفحه نمایش TFT مربع 4 اینچ SPI&MCU 320x320 نقطه معرفی محصول
تکنولوژی ایمنSF-TO400DX-8979A-CTماژول صفحه نمایش LCD TFT یک صفحه نمایش کریستال مایع (LCD) است که از TFT سیلیکون بی شکل به عنوان یک دستگاه سوئیچ استفاده می کند.این ماژول از یک ماژول LCD TFT تشکیل شده است، یک مدار درایور و یک واحد روشنایی پشتی. وضوح 4 ′′ شامل 320 (RGB) X 320 نقطه است و می تواند تا 262k رنگ را نشان دهد.SF-TO400DX-8979A-CTمدل LCD TFT از رابط MCU و SPI پشتیبانی می کند؛ ولتاژ تغذیه (VCC) پنل LCD رانندگی از 2.7V تا 3.6V است. مقدار معمول 3.3V است.
SF-TO400DX-8979A-CTمی تواند در دمای -20 °C تا +70 °C کار کند؛ دمای ذخیره سازی آن از -30 °C تا +80 °C است. ماژول LCD با صفحه لمسی ظرفیت PCAP است، برای اتوماسیون، GPS،تجهیزات پزشکی، دستگاه صنعتی، تجهیزات امنیتی کالاهای سفید، برنامه های خانگی هوشمند، سیستم اینترنت اشیا، تجهیزات خودرو، داشبورد خودرو، صدا خودرو، ساعت خودرو، سیستم نمایش درب خودرو، یونیزر آب،که نیاز به صفحه نمایش TFT با کیفیت بالا و تصویر رنگی دارد.
| محصول: | TFT 4′′ اینچ |
|---|---|
| قطعنامه: | 320×320 پیکسل |
| رابط: | MCU SPI |
| صفحه لمسی: | با صفحه لمسی ظرفیت PCAP |
| ابعاد طرح: | 84.0(W) x 84.0 (H) x 3.37 (T) mm (با لمس) |
| جهت مشاهده: | همه زاویه های مشاهده (85/85/85/85) |
| شماره پین: | ۴۰ پین |
| اتصال: | وصل کردن |
| نورپردازی سطح: | 300 Cd/m2 |
| قدرت عرضه: | 3.3 ولت |
| مصرف فعلی: | 20 mA |
| دمای عملیاتی: | -20°C تا +70°C |
| زمان عمر: | 40000 ساعت |
| انطباق | مطابقت با REACH و RoHS |
صفحه نمایش TFT مربع 4 "SPI& MCU 320x320 نقطه طراحی محصول
تعریف پین رابط
| پين شماره | نماد | توضیحات | وقتی که در حال استفاده نیست | |||
| 1 | LEDA | پین مثبت B/L | ️ | |||
| 2 | LEDK | B/L پین منفی | ️ | |||
| 3 | LEDK | B/L پین منفی | ️ | |||
| 4 | GND | زمین | ️ | |||
| 5 | VCI | منبع برق ((2.8-3.3V) | ️ | |||
| 6 | IOVCC | منبع برق I/O ((1.8-3.3V) | ️ | |||
| 7 | TE | خروجی اثر پارگی | باز | |||
| 8 | CS | پین انتخاب تراشه، کم فعاله | ️ | |||
| 9 | RS | نمایش داده ها/انتخاب دستورات
DCX = ′′ 1 ′′: نمایش داده ها یا پارامترها. DCX = ۰ ۰: شاخص ثبت / دستور. |
️ | |||
| 10 | WR/SCK | فعال کردن نوشتن در رابط MCU.
در حالت SPI، این پین sclk است |
️ | |||
| 11 | تحقیق و توسعه | فعال کردن خواندن | GND | |||
| 12 | SDI | پین ورودی/خرید رابط SPI. | ️ | |||
| 13 | SDO | پین خروجی رابط SPI | ️ | |||
| 14 | GND | زمین | ️ | |||
| 15 تا 30 | D0-D15 | ورودی همگام سازی افقی | GND | |||
| 31 | تنظیم مجدد | این سیگنال دستگاه را دوباره تنظیم می کند و باید برای شروع درست تراشه استفاده شود | ️ | |||
| 32 | IM2 | IM0=0 | IM2=0 | MCU 16 BIT | D[ 15:0] استفاده می شود | ️ |
| IM0= 1 | IM2=0 | MCU 8 BIT | D[7:0] استفاده می شود | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4خط SPI | CS,RS,SCK.SDI | ️ |
| IM0=0 | IM2= 1 | ذخيره | ️ | |||
| 34 | GND | زمین | ️ | |||
| 35 | TP_INT | TP قطع به میزبان | باز | |||
| 36 | TP_SDA | ورودی و خروجی داده های TP I2C | باز | |||
| 37 | TP_SCL | ورودی ساعت TP I2C | باز | |||
| 38 | TP_RES | TP تنظیم مجدد خارجی، کم فعال است | باز | |||
| 39 | TP_VCI | منبع برق TP ((2.8-3.3V) | باز | |||
| 40 | GND | زمین | ️ | |||
| ماده | نماد | دقیقه | نمادین | مکس | واحد |
| ماژول LED جلو
ولتاژ |
VB LEDB | 12 تا 132 | V | ||
| جریان ماژول ال ای دی | IB LEDB | 30 | 40 | 50 | mA |
| روشنایی سطح LCM
روشنایی▼1 |
LB SB | ️ | 300 | ️- | Cd/mP 2P |
| روشنایی سطح LCM
یونیفورم▼2 |
LB DBBB | ️- | 80 | ️- | % |
| پارامتر | نماد | شرایط | دقیقه | نوع | مکس | واحد | ||
|
زاویه دید |
Φ=3 ساعت |
θ |
Cr>10 |
75 | 85 |
دگ |
||
| Φ= ساعت 6 | 75 | 85 | ||||||
| Φ=9 ساعت | 75 | 85 | ||||||
| Φ=12 ساعت | 75 | 85 | ||||||
| نسبت کنتراست | Cr | θ=0
Φ=0 |
800 | 1000 | ||||
| زمان پاسخ | Tr+Tf | ️ | 25 | ️ | ms | |||
| NTSC | % | 55 | 60 | |||||
| CIE ((x,y) کروماتیکتی | سفيد | X | θ=0
Φ=0 |
نوع
-0.03 |
0.294 | +0 تایپ کن03 | ||
| Y | 0.329 | |||||||
آزمون قابلیت اطمینان
| نه | ماده | شرایط | Cr |
| 1 | آزمایش بدون کار با دمای بالا | 70°C*48 ساعت |
*بدون نقص عملیاتی عملکرد در اتاق دما قابل قبوله *IDD LCM در پیش از و بعد از آزمایش بايد از مشخصات پيروي کند |
| 2 | آزمایش غیر عملیاتی در دمای پایین | -20°C*48 ساعت | |
| 3 | آزمایش بدون کار در دمای بالا/رطوبت | 50°C*90%RH*48 ساعت | |
| 4 | آزمایش کار در دمای بالا | 60°C*48 ساعت | |
| 5 | آزمایش کار در دمای پایین | -10°C*48 ساعت | |
|
6 |
آزمایش شوک حرارتی |
-10°C ((30 دقیقه) -25°C ((5 دقیقه) -60 ((30 دقیقه) * 2 چرخه |
|
|
7 |
آزمون ESD |
ولتاژ: ±6KV R: 330Ω C:150pF تخلیه هوا زمان 10 |

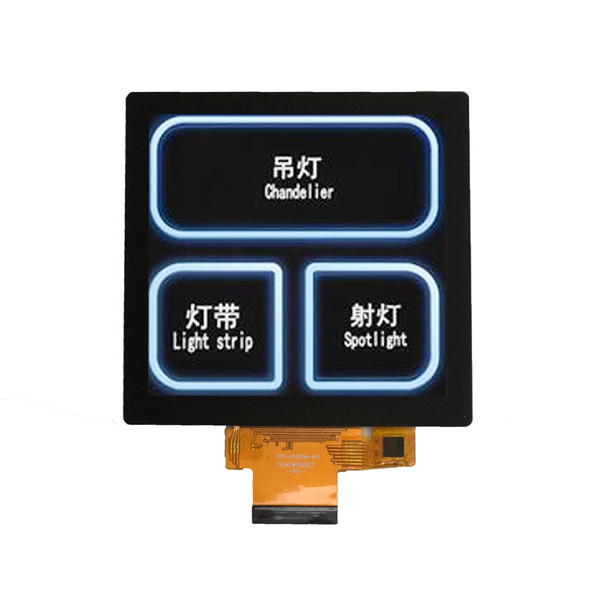

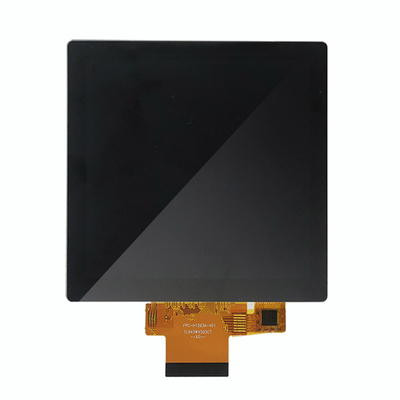

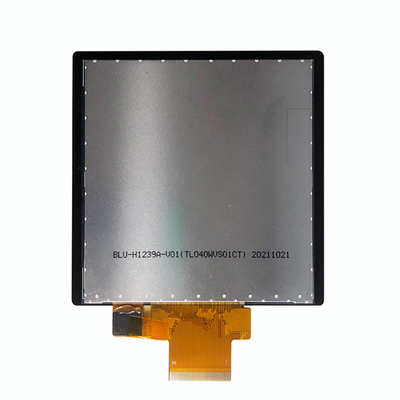

صفحه نمایش TFT مربع 4 " SPI& MCU 320x320 نقطه تصویر محصول
