جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش 4.3 اینچی LCD TFT | صفحه لمسی: | پنل لمسی مقاومتی (RTP) اختیاری است |
|---|---|---|---|
| وضوح: | 480x272 نقطه | جهت مشاهده: | رایگان (80/80/80/80) |
| دمای عملیاتی: | -30 تا +80 درجه سانتیگراد | دمای ذخیره سازی: | -35 تا +85 درجه سانتیگراد |
| ابعاد طرح کلی: | 105.5x67.2x4.05 میلی متر (با لمس) | آی سی درایور: | SC7283 |
| شماره پین: | 40 پین | ارتباط: | نوع اتصال FPC |
| درخشندگی سطحی: | 200cd/m2 (nits) | رابط: | RGB |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 480x272 LCD TFT 4.3 اینچ,40 پین LCD TFT 4.3 اینچ,RGB 480x272 LCD |
||
4.3 اینچ RGB TFT LCD، TFT 480x272 IPS توضیحات
SF-TC430H-8854A-T یک ماژول LCD TFT با زاویه دید کامل IPS با اندازه مورب 4.3 اینچ با وضوح 480x272 پیکسل است.این ماژول با آی سی SC7283 ساخته شده است.این شامل عملکردهای آی سی کنترلر و درایور است، رابط RGB را پشتیبانی می کند، محدوده ولتاژ تغذیه (Vdd) از 3.0 ولت تا 3.6 ولت.این ماژول با زاویه دید کامل IPS (80/80/80/80) و نسبت تصویر 16:9 است.
ماژول TFT LCD SF-TC430H-8854A-T حالت افقی با روشنایی 200 نیت است.این ماژول همچنین برای صفحه نمایش لمسی مقاومتی و صفحه نمایش لمسی خازنی پیش بینی شده اختیاری است.SF-TC430H-8854A-T می تواند در دمای -30 تا +80 درجه سانتیگراد کار کند.دمای نگهداری آن از -35 تا +85 درجه سانتیگراد متغیر است.
کاربرد
به طور گسترده در دستگاه قهوه، اجاق مایکروویو، اسکنر، اتوماسیون خانگی، سیستم کنترل دسترسی، تجهیزات مانیتورینگ، آنالایزر، سیستم امنیتی، سیستم آبیاری باغ، پایانه POS، Cash Reader و غیره استفاده می شود.
مزایای محصول
1. زاویه دید کامل IPS (80/80/80/80).زاویه دید بسیار خوبایده آل برای انواع مختلف برنامه ها، صرف نظر از قرار دادن در بالا، روی میز، یا دستی استفاده شده و غیره.
2. عملکرد عالی نمایش رنگ پس زمینه، درخشندگی، زاویه دید، و شدت و غیره.
3. دمای وسیع بالای -20 تا +70 درجه برای کاربردهای صنعتی.
4. انعطاف پذیر برای داشتن با یا بدون صفحه نمایش لمسی مقاومتی.ما می توانیم از طراحی سفارشی CTP (پانل لمسی خازنی) برای مشتریان نیز پشتیبانی کنیم.FPC نیز قابل تنظیم است.
5. راه حل کم هزینه در میان انواع مشابه در صنعت LCD.
6. نصب آسان و نگهداری آسان.
خدمات مشتری
1. قبل از امضای قرارداد رسمی با مشتری ما به تجزیه و تحلیل و ارائه راه حل حرفه ای بر اساس اطلاعات پروژه مشتری و ارائه راه حل بهینه کمک خواهیم کرد.
2. درخواست شما مربوط به محصولات یا قیمت ما در 24 ساعت پاسخ داده می شود.
3. به اطلاع رسانی فرآیند تولید مشتری خود ادامه دهید و در صورت لزوم به ترتیب بررسی کیفیت در کارخانه کمک کنید.
4. یک سال گارانتی برای صفحه نمایش LCD ما پس از تحویل.تمامی ایرادات در مدت گارانتی قابل برگشت و تعویض هستند.
5. خریدار می تواند تکنسین را برای آموزش رایگان قبل از تحویل به کارخانه ما اعزام کند.
6. ما بر خلق ارزش برای مشتریان تمرکز می کنیم.برای پشتیبانی فنی یا تجاری ضروری، ما جلسه تماس مشترک، خدمات فنی آنلاین، یا کمک محلی در محل و غیره را ترتیب خواهیم داد تا نیازهای مختلف مشتری را برآورده کنیم.
سوالات متداول
1. چگونه می توانم سفارش بدهم؟
لطفا جزئیات مورد نیاز خود را تا حد امکان واضح ارائه دهید.بنابراین ما می توانیم در اولین بار پیشنهاد را برای شما ارسال کنیم.سپس می توانید برای ما سفارش دهید.
برای طراحی یا بحث بیشتر، بهتر است از طریق ایمیل/تلفن با ما تماس بگیرید تا پیشنهاد راه حل ال سی دی واضح تر و دقیق تر برای شما ارائه شود..
2. چه نوع صفحه نمایشی ارائه می کنیم؟
ما دارای ماژول صفحه نمایش LCD رنگی TFT، ماژول ال سی دی تک رنگ، ماژول ال سی دی OLED، ماژول ال سی دی با قاب دیجیتال، تبلت اندروید و غیره هستیم. ما از برنامه های داخلی و خارجی، برنامه های صنعتی و تجاری پشتیبانی می کنیم.
ما همچنین از راه حل های استاندارد و راه حل های طراحی سفارشی پشتیبانی می کنیم.
ما برای ارائه راه حل های یک مرحله ای به مشتری، محصولاتی داریم که در قفسه و طراحی هستند.
3. در مورد گارانتی چطور؟
ما 1 سال گارانتی داریم.تمامی ایرادات قابل برگشت و تعویض هستند.
4. شرایط تحویل شما چیست؟
ما EXW، FOB، FCA، و غیره را می پذیریم.
| تولید - محصول: | صفحه نمایش 4.3 اینچی LCD TFT | صفحه لمسی: | پنل لمسی مقاومتی (RTP) اختیاری است |
|---|---|---|---|
| وضوح: | 480x272 نقطه | جهت مشاهده: | رایگان (80/80/80/80) |
| دمای عملیاتی: | -30 درجه تا +80 درجه سانتیگراد | دمای ذخیره سازی: | -35℃ تا +85 درجه سانتیگراد |
| ابعاد طرح کلی: | 105.5x67.2x4.05 میلی متر (با لمس) | آی سی درایور: | SC7283 |
| شماره پین: | 40 پین | ارتباط: | نوع اتصال FPC |
| درخشندگی سطح: | 200cd/m2 (nits) | رابط: | RGB |
| طول عمر LED: | 40000 ساعت | انطباق: | REACH & RoHS Complia |
4.3 اینچ RGB TFT LCD، TFT 480x272 IPS صفحه نمایش Dخام
تعریف پین:
| خیر | سنجاق | I/O | شرح |
| 1 | LED-K | من | کاتد LED |
| 2 | LED-A | من | آند ال ای دی |
| 3 | VSS | من | زمین برق |
| 4 | VDD | من | منبع نیرو |
| 5 | R01 | من | سیگنال داده قرمز (LSB) |
| 6 | R02 | من | سیگنال داده قرمز |
| 7 | R03 | من | سیگنال داده قرمز |
| 8 | R04 | من | سیگنال داده قرمز |
| 9 | R05 | من | سیگنال داده قرمز |
| 10 | R06 | من | سیگنال داده قرمز |
| 11 | R07 | من | سیگنال داده قرمز |
| 12 | R08 | من | سیگنال داده قرمز |
| 13 | G01 | من | سیگنال داده سبز (LSB) |
| 14 | G02 | من | سیگنال داده سبز |
| 15 | G03 | من | سیگنال داده سبز |
| 16 | G04 | من | سیگنال داده سبز |
| 17 | G05 | من | سیگنال داده سبز |
| 18 | G06 | من | سیگنال داده سبز |
| 19 | G07 | من | سیگنال داده سبز |
| 20 | G08 | من | سیگنال داده سبز |
| 21 | B01 | من | سیگنال داده آبی (LSB) |
| 22 | B02 | من | سیگنال داده آبی |
| 23 | B03 | من | سیگنال داده آبی |
| 24 | B04 | من | سیگنال داده آبی |
| 25 | B05 | من | سیگنال داده آبی |
| 26 | B06 | من | سیگنال داده آبی |
| 27 | B07 | من | سیگنال داده آبی |
| 28 | B08 | من | سیگنال داده آبی |
| 29 | VSS | من | زمین برق |
| 30 | DLCK | من | سیگنال ساعت برای نمونه برداری از هر تاریخ |
| 31 | DISP | من | نمایش سیگنال ON/OFF |
| 32 | HSYNC | من | سیگنال همگام سازی افقی |
| 33 | VSYNC | من | سیگنال همگام سازی عمودی |
| 34 | DE | من | داده های ورودی کنترل را فعال می کند |
| 35 | NC | - | Open را تنظیم کنید |
| 36 | GND | من | زمین برق |
| 37 | XR | من | پین پنل لمسی |
| 38 | YD | من | پین پنل لمسی |
| 39 | XL | من | پین پنل لمسی |
| 40 | YU | من | پین پنل لمسی |

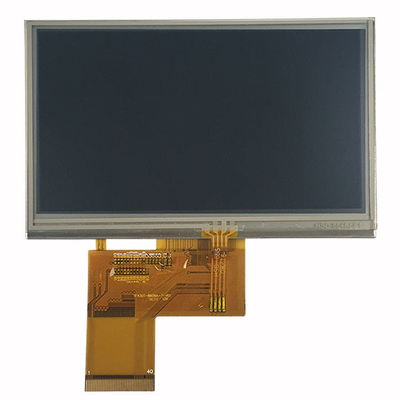

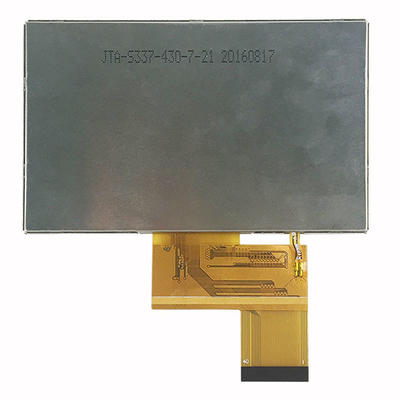

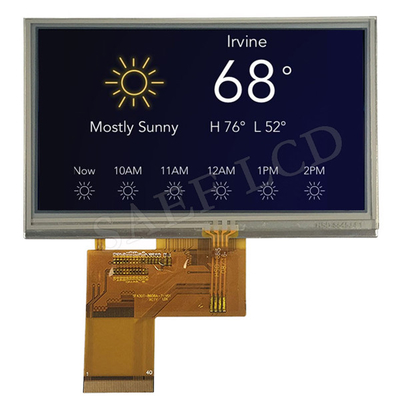

4.3 اینچ RGB TFT LCD، TFT 480x272 IPS نمایش تصویر واقعی محصول
