جزئیات محصول:
|
| محصول: | صفحه نمایش 4 اینچی TFT مربعی | صفحه لمسی: | بدون لمس، (با CTP اختیاری) |
|---|---|---|---|
| قطعنامه: | 480*480 | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | تمام زاویه دید، IPS | رابط: | RGB+SPI (واسط MIPI اختیاری) |
| شماره پین: | 40 پین | ارتباط: | ZIF |
| درخشندگی سطحی: | 420 cd/m2 (nits) معمولی | طول عمر LED: | 40000 ساعت |
| برجسته کردن: | ماژول صفحه نمایش لمسی 4 اینچی TFT,ماژول صفحه نمایش لمسی TFT 480X480,صفحه نمایش TFT 4 اینچی RGB |
||
** دانلود صفحه اطلاعات **
ماژول صفحه نمایش 4 اینچی TFT لمسی RGB SPI مربع 480X480 TFT IPS LCD
SF-TC400B-8951A-N یک ماژول صفحه نمایش 4 اینچی Square IPS TFT-LCD است؛ ساخته شده از وضوح 480 × 480 پیکسل. ماژول LCD SF-TC400B-8951A-N TFT از رابط سریال RGB SPI پشتیبانی می کند،آن را با پانل IPS که داشتن مزیت زاویه دید گسترده تر از چپ:80 / راست:80 / بالا:80 / پایین:80 درجه (معمولاً) ، نسبت کنتراست 800: 1 (قیمت معمول) ، روشنایی 4200 نیت (قیمت معمول) ، صفحه سطح درخشش ، نسبت ابعاد 1:1.
SF-TC400B-8951A-N LCD نمایشگر یکپارچه راننده IC ST7701S بر روی ماژول، محدوده ولتاژ تغذیه رابط از 2.5V تا 3.6V، ارزش معمولی 2.8V.ماژول WF40E می تواند در دمای -20°C تا +70°C کار کنددرجه حرارت نگهداری آن بین -30°C تا +80°C است.
| محصول: | صفحه نمایش مربع 4 اینچی TFT | صفحه لمسی: | بدون لمس، (با CTP اختیاری) |
|---|---|---|---|
| قطعنامه: | 480*480 | ابعاد شیشه پوشش: | قابل تنظیم |
| جهت مشاهده: | همه زاویه دید، IPS | رابط: | RGB+SPI ((مواصفات MIPI اختیاری) |
| شماره پین: | ۴۰ پین | اتصال: | ZIF |
| نورپردازی سطح: | ۴۲۰ Cd/m2 (نیت) | طول عمر LED: | 40،000 ساعت |
چرا ما را انتخاب کنید؟
1.ما راه حل سفارشی LCD Display را ارائه می دهیم
آیا محصول شما دارای الزامات کاربردی خاص، مشخصات الکتریکی، مشخصات نوری، ویژگی های لمسی یا ابعاد مکانیکی است که نیاز به صفحه نمایش سفارشی دارد؟SAEF می تواند نیازهای LCD سفارشی شما را برآورده کند.
2.راه حل های کلی برای صفحه نمایش لمسی
نگران جمع آوری صفحه لمسی و صفحه نمایش هستید؟SAEF می تواند صفحه لمسی سفارشی و استاندارد از جمله راه حل های چند لمسی مقاوم و ظرفیت دار از جمله خدمات اتصال هوا و نوری را ارائه دهد..
3.تعهد به اطمینان از کیفیت
SAEF توسط ISO9001:2015 و ISO14000 واجد شرایط است، مطابق با RoHS، REACH و سایر قوانین زیست محیطی در بازارهای جهانی. ما کیفیت را از طریق تولید IQC،PQC و مدیریت OQC تضمین می کنیم،آزمایش قابلیت اطمینان و پیری.
4.عرضه بلند مدت
در شرایط عادی، محصولات توصیه شده ما می توانند بیش از 5 سال عرضه شوند.ما برنامه های جایگزین را از پیش برای اطمینان از نیازهای تامین طولانی مدت شما تهیه خواهیم کرد.
ماژول صفحه نمایش 4 اینچی TFT لمسی RGB SPI مربع 480X480 TFT IPS LCDنقاشی
تعریف پین:
| شماره رمزي | نماد | جزئیات |
| 1 | LED A | آنود LED |
| 2 | LED K1 | کاتود LED |
| 3 | LEDK2 | کاتود LED |
| 4 | GND | زمین |
| 5 | VCI | منبع برق |
| 6 | تنظیم مجدد | سیگنال تنظیم مجدد، فعال کم |
| 7 | NC | هيچ ارتباطي نيست |
| 8 | NC | هيچ ارتباطي نيست |
| 9 | SDA | سیگنال داده های SPI |
| 10 | SCK | سیگنال ساعت خواب |
| 11 | CS | سیگنال SPI CHIP SELECT |
| 12 | PCLK | سیگنال ساعت RGB DOT |
| 13 | DE | RGB DATA ENABLE SIGNAL |
| 14 | VSYNC | سیگنال همگام سازی فریم RGB |
| 15 | HSYNC | سیگنال همگام سازی خط RGB |
| 16 تا 33 | DB0~DB17 | سیگنال داده RGB |
| 34 | GND | زمین |
| 35 | TP_INT | قطع تماس |
| 36 | TP_SDA | سیگنال داده های IIC |
| 37 | TP_SCL | سیگنال ساعت Touch IIC |
| 38 | TP_RESET | سیگنال تنظیم مجدد لمسی |
| 39 | TP_VCI | منبع برق لمسی |
| 40 | GND | زمین |

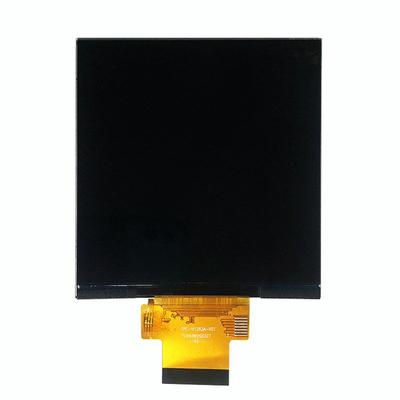

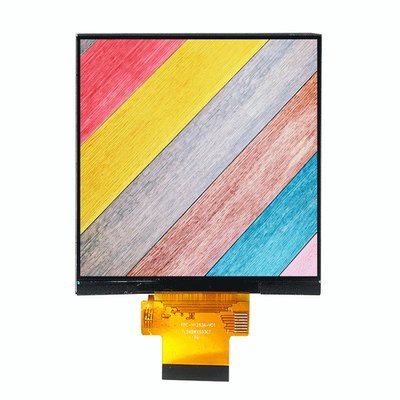

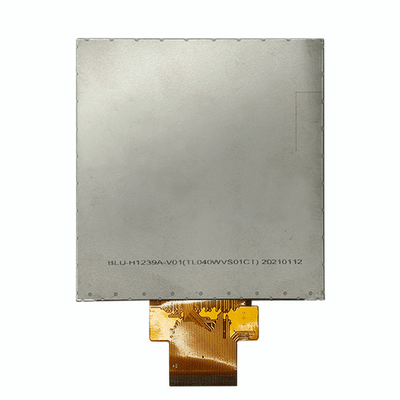

ماژول صفحه نمایش 4 اینچی TFT RGB SPI مربع 480X480 TFT IPS LCD تصویر محصول
این LCD نیز طراحی شده است با CTP، pls بررسی عکس نشان می دهد در زیر، شماره بخش آن است SF-TC400B-8951A-CT
محصولات مشابهی که برای طراحی شما طراحی شده اند
|
|
جزئیات | شماره کار ما |
|
|
صفحه نمایش LCD TFT مربع 480*480 IPS با CTP/PCAP (رابطه RGB+SPI) | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480*800 نوع پرتره TFT، رابط MIPI، با CTP/PCAP (رابطه RGB+SPI) |
SF-TC397H-8733A-CT |
|
|
480*800 نوع پرتره TFT LCD، 3 خط SPI+RGB رابط 24 بیتی | SF-TC397B-8774C-T |
