جزئیات محصول:
|
| کلمات کلیدی: | 13ماژول.3 اینچی PCAP TFT | قطعنامه: | 1920*1080 پیکسل |
|---|---|---|---|
| رابط LCD: | EDP | درخشندگی سطحی: | 1000 سی دی بر متر مربع |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی پروژکتیو) | رابط CTP: | یو اس بی |
| منطقه فعال: | 293.76 x 165.24 (mm) | دمای عملیاتی: | -10 تا +60 درجه سانتیگراد |
| دمای ذخیره: | -20 تا +60 درجه سانتیگراد | نوع نمایش: | زاویه دید کامل IPS |
| درمان سطح: | 25درصد، 3 ساعت | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7 م | طول عمر LED: | 30000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 13ماژول LCD TFT 3 اینچی,ماژول LCD HD TFT,ماژول LCD 1920x1080 TFT,HD TFT LCD Module,1920x1080 TFT LCD Module |
||
** دانلود صفحه اطلاعات **
SFTO1330XC-7119A10CT مشخصات.pdf
13.3 اینچ eDP TFT با OCA PCAP
SFTO1330XC-7119A10CT یک ماژول صفحه نمایش LCD TFT با وضوح 13.3 اینچی با وضوح 1920x1080 پیکسل و قابلیت لمس PCAP است.این ماژول صفحه نمایش LCD TFT با وضوح بالا دارای یک IC درایور TC2055G داخلی است و از رابط eDP پشتیبانی می کندبا ابعاد 307.55 x 185.62 x 4.58 میلی متر (با لمس) و اندازه منطقه فعال 293.76 x 165.24 میلی متر،از تکنولوژی IPS استفاده می کند تا زاویه دید گسترده تری از 80 درجه در تمام جهت ها (چپ)80 / راست: 80 / بالا: 80 / پایین: 80).
با نسبت کنتراست بالا 1000: 1 (ارزش معمولی) و روشنایی 1000 نیت (ارزش معمولی) ، این مدل تصاویر واضح و روشن را تضمین می کند و تجربه کاربر را افزایش می دهد.ماژول یک پنل لمسی ظرفیتی (PCAP) با IC ILI2511 را اتخاذ می کند.، که از رابط های USB و I2C و 10-point touch پشتیبانی می کند، استفاده و قابلیت های آن را افزایش می دهد.
این ماژول که در محدوده ولتاژ قدرت 3.0V تا 3.6V (ارزش معمولی: 3.3V) کار می کند، برای مقاومت در برابر شرایط مختلف محیط طراحی شده است.دمای کار آن از -10°C تا +60°C است، در حالی که دمای ذخیره سازی از -20 °C تا +60 °C گسترش می یابد، باعث می شود که برای طیف گسترده ای از کاربردهای مناسب باشد.ترمینال های POS، و سیستم های فروش بیرونی، این ماژول نمایش LCD TFT با وضوح بالا عملکرد و قابلیت اطمینان عالی را ارائه می دهد.
|
ویژگی ها |
اندازه | 13.3 اينچ |
| قطعنامه | 1920 ((افقی) x1080 ((عمودی) | |
| رابط | eDP1.2/2.7Gbps/2 خط | |
| نوع اتصال | 20455-030E-76 (I-PEX) | |
| عمق رنگ | 16.7M | |
| نوع تکنولوژی | A-si | |
| مشخصات صفحه نمایش، عرض پیکسل (ملی متر) | 0.153 x 0153 | |
| پیکسل ها | نوار عمودی RGB | |
| حالت نمایش | معمولاً سياه | |
| IC راننده TP | ILI2511 | |
| درمان سطح LCD | پوشش ضد درخشش: ((3H) | |
| جهت مشاهده | U/D/L/R:85/85/85/85 | |
| نسبت کنتراست | 250 ((TYP.) | |
| طیف رنگی | 72 درصد | |
| نوردهی ((cd/m2) | 1000 ((TYP.) | |
| مصرف برق |
LCD:1.8 ((W)) ((Max)))))) الگوی سفید) |
|
| شماره های LED | 50 LEDS | |
| وزن (g) | - | |
|
ماشین آلات |
طرح (W x H x D) (ملی متر) | 307.55 x 185.62 x 7.25 میلی متر |
| TP محدوده دید لنز ((ملی متر) | - | |
| LCM (W x H x D) (میلی متر) | 305.19 x 177.69 x 2.58 میلی متر | |
| منطقه فعال LCD ((ملی متر) | 293.76×16524 | |
| با / بدون TSP | با TSP |
13.3 اینچ eDP TFT با OCA PCAP
تعریف پین نمایش
|
ترمینال |
نماد |
وظایف |
|
|
1 |
NC |
هيچ ارتباطي وجود نداره |
|
|
2 |
H-GND |
زمین |
|
|
3 |
LAN1 N |
پيوند سيگنال افزايش _Lane1 |
|
|
4 |
LAN1 P |
ارتباط سیگنال واقعی _Lane1 |
|
|
5 |
H-GND |
زمین |
|
|
6 |
LAN0_N |
پيوند سيگنال افزايش _Lane0 |
|
|
7 |
LAN0_P |
ارتباط سیگنال واقعی _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
ارتباط واقعی سیگنال _کانال کمکی |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
زمین |
|
|
12 |
LCD_VCC |
منبع برق، 3.3V (معمولاً) |
|
|
13 |
LCD_VCC |
منبع برق، 3.3V (معمولاً) |
|
|
14 |
BIST |
فعال کردن تست خود پانل |
|
|
15 |
H_GND |
زمین |
|
|
16 |
H_GND |
زمین |
|
|
17 |
HPD |
HPD ((Hot Plug Detect)) پین سیگنال |
|
|
18 |
BL_GND |
زمین با سرعت بالا |
|
|
19 |
BL_GND |
زمین با سرعت بالا |
|
|
20 |
BL_GND |
زمین با سرعت بالا |
|
|
21 |
BL_GND |
زمین با سرعت بالا |
|
|
22 |
BL EN |
نور پس زمینه روشن / خاموش |
|
|
23 |
BL PWM |
نور پس زمینه PWM Dimming |
|
|
24 |
NC |
هيچ ارتباطي وجود نداره |
|
|
25 |
NC |
هيچ ارتباطي وجود نداره |
|
|
26 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
27 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
28 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
29 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
30 |
NC |
هيچ ارتباطي وجود نداره |
|
مشخصات الکتریکی
|
پارامتر |
دقیقه ای |
-آره. |
مکس |
واحد |
ملاحظات |
|
|
روشنایی سطح |
800 | 1000 | cd/m2 | |||
|
ولتاژ منبع برق |
VDD |
3.0 |
3.3 |
V |
یادداشت 1 |
|
|
ولتاژ ریپل ورودی مجاز |
VRF |
- |
- |
100 |
mV |
در حالت VDD = 3.3V |
|
جریان برق |
IDD |
- |
- |
mA |
توجه1 |
|
|
ولتاژ ورودی فرقی |
VID |
- |
1320 |
mV |
||
|
مصرف برق |
0.9 |
|
W |
توجه1 |
||
|
- |
4 |
- |
W |
توجه2 |
||
|
- |
4.9 |
- |
W |
|||
مشخصات نوری
| پست ها | نماد | شرایط | مشخصات | واحد | |||
| دقیقه ای | -آره. | مکس | |||||
| نسبت کنتراست | CR |
O=0deg |
700 | 1000 | |||
| نورپردازی سفید | YLI | 1000 | cd/m2 | ||||
| زمان پاسخ | TR+TF | 30 | 35 | ms | |||
|
رنگ بندی |
قرمز | XR | (0.642) | ||||
| YR | (0.333) | ||||||
| سبز | Xg | (0.301) | |||||
| آره | (0.621) | ||||||
| آبی | XB | (0.153) | |||||
| YB | (0.055) | ||||||
| سفید | Xw | (0.313) | |||||
| آره | (0.329) | ||||||
|
زاویه دید |
. آره | ساعت 11 و 3 |
مرکز CR≥10 |
80 | 85 |
دگ |
|
| 12 ((ساعت 9) | 80 | 85 | |||||
| . "ور" | θ2 ((۱۲ ساعت) | 80 | 85 | ||||
| θ1 ((۶ ساعت) | 80 | 85 | |||||
| نسبت NTSC | % | 65 | 72 | % | |||

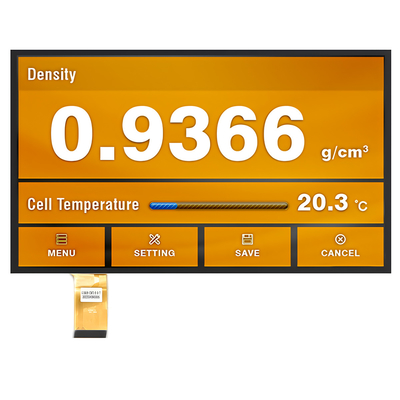

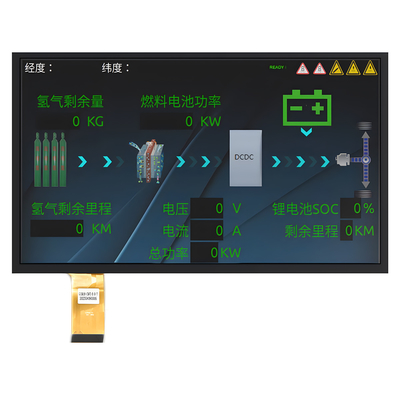

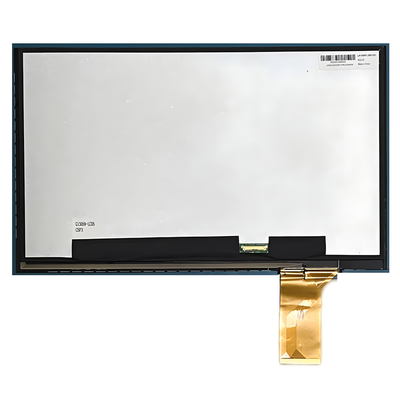

13.3 اینچ eDP TFT با تصویر محصول OCA PCAP
آزمون قابلیت اطمینان
| ماده آزمایش |
حالت آزمایش |
بازرسی پس از آزمایش |
| عملکرد در دمای بالا | 60 درجه سانتیگراد برای 96 ساعت |
پس از اتمام آزمایش، نمونه های LCD مورد آزمایش باید قبل از بازرسی عملکردی و بصری در یک محیط با دمای داخلی و رطوبت طبیعی برای ۲ تا ۴ ساعت یا بیشتر قرار گیرند.نمونه ها نباید نقص های زیر را داشته باشند:: 2هر ماژول آزمایش شده فقط می تواند برای یکی از پروژه های آزمایش استفاده شود. |
| کار با دمای پایین | 0°C برای 96 ساعت | |
| ذخیره سازی در دمای بالا | 60 درجه سانتیگراد برای 96 ساعت | |
| ذخیره سازی در دمای پایین | -10 درجه سلسیوس برای 96 ساعت | |
| عملیات درجه حرارت بالا عملیات رطوبت | 60°C، 90٪RH برای 72 ساعت | |
| شوک حرارتی | -10°C ((30 دقیقه) ~+25°C ((5 دقیقه) ~ +60°C ((30 دقیقه) برای 10 چرخه | |
| آزمایش لرزش (بدون عمل) |
فرکانس: 10~55 هرتز دامنه:1.0mm زمان پاک کردن: 11 دقیقه مدت آزمایش: 6 چرخه برای هر جهت X، Y، Z |
|
| آزمایش برق ایستاتیک | لمس ±4KV، لمس هوا ±8KV |
