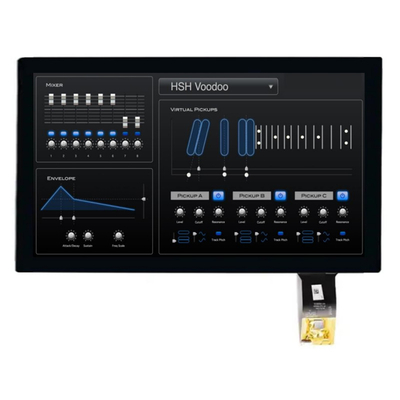

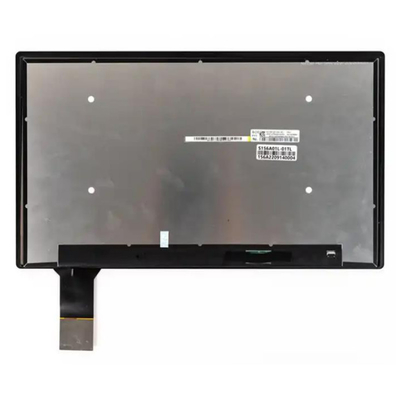

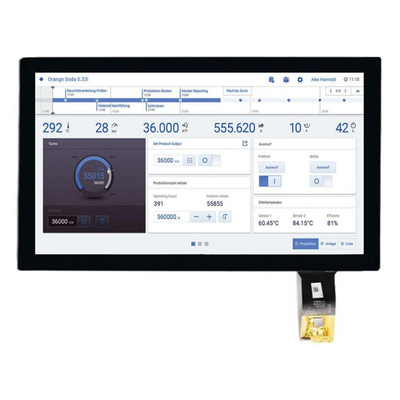

15صفحه نمایش LCD TFT 6 اینچی با روشنایی 1000 نیت، صفحه نمایش LCD بیرونی با وضوح Full-HD و 1000 نیت

15صفحه نمایش LCD TFT 6 اینچی با روشنایی 1000 نیت، صفحه نمایش LCD بیرونی با وضوح Full-HD و 1000 نیت

نمایشگر TFT SFTO1560SMT-7050A3-N PCAP یک ماژول LCD TFT متریکس فعال 15.6 اینچی با رنگ است که از TFT ′′های سیلیکونی بی شکل (ترانزیستورهای فیلم نازک) به عنوان دستگاه های سوئیچ فعال استفاده می کند. این ماژول دارای 15.5 اینچی است.6 اینچ به صورت قطری اندازه گیری شده فعال a rea با رزولوشن های Full-HD (1920 افقی توسط 1080 پیکسل عمودی آرایه)هر پیکسل به نقاط قرمز، سبز، آبی تقسیم شده است که در نوار عمودی ترتیب داده شده اند و این ماژول می تواند رنگ های 16.7M ((گرده سازی) ((6bit+2FRC) و طیف رنگی 45٪ را نشان دهد.راننده LED برای رانندگی با نور پس زمینه در این مدل ساخته شده است.

نمایشگر SFTO1560SMT-7050A3-N PCAP TFT نشان دهنده گرافیک و متن بر روی 1920 × 3 × 1080 dotpanel با رنگ های 16.7M ((8bit) با استفاده از رابط eDP (Embedded Display Port) Ver1.2 و ارائه +3.ولتاژ تغذیه 3VDC برای رانش پانل TFT-LCDدر این پانل SFTO1560SMT-7050A3-N TFT-LCD، فیلترهای رنگی برای عملکرد رنگی عالی برای تحقق تصاویر روشن تر و واضح تر، گنجانده شده است.این نمایشگر را برای استفاده در برنامه های چند رسانه ای بهینه می کند.بهترین دید در همه جهت ها.بدون کنترل LED با نور پس زمینه. مشخصات سرعت انتقال EDP: 2.7Gbps / 2 lane 8bit.

* نوع ذخایر
* رابط eDP
* پاسخ سریع
* عمق رنگ 6 بیتی (Hi-FRC) ، نمایش 16.7M رنگ
* نور پس زمینه نوع لبه (LED)
* سازگار با RGB98٪ و NTSC45٪ (NTSC72٪ نیز در دسترس است)
* نسبت روشنایی و کنتراست بالا، انعکاس پایین و زاویه دید گسترده
* فقط DE (داده فعال)
* بدون Rohs و Halogen
* TEO 6.0، ES6.0 مطابق
* اصلاح گاما

ویژگی ها:

15صفحه نمایش LCD TFT 6 اینچی با روشنایی 1000 نیت، صفحه نمایش LCD بیرونی با وضوح Full-HD و 1000 نیت محصول Iجادوگر

15صفحه نمایش LCD TFT 6 اینچی با روشنایی 1000 نیت، صفحه نمایش LCD بیرونی با وضوح Full-HD و 1000 نیتمحصولنقاشی

مقدمه به eDP و تفاوت های آن با DP

معرفی ویژگی های خاص برنامه های توسعه

آخرین نسخه eDP 1.4 به DisplayPort v1.2a اشاره دارد. اگرچه DisplayPort مشخصات پایه eDP است، eDP تمام مشخصات DisplayPort را به طور کامل تکرار نمی کند.برخی از ویژگی هایی که در DisplayPort تعریف شده است که توسط eDP فعلی پشتیبانی نمی شود وجود دارد، مانند MST (تکنولوژی چند جریان) ، که برای پشتیبانی از چندین صفحه نمایش استفاده می شود. در ادامه به طور خلاصه عملکردهای منحصر به فرد eDP را از جمله رابط فیزیکی، توالی قدرت،اتصال، احراز هویت تصویر و حفاظت از محتوا، نرخ فریم متغیر، کنترل روشنایی پس زمینه یا سایر توابع پانل از طریق کانال AUX، خود تازه سازی پانل (PSR) ،ولتاژ کاهش یافته بین کانال اصلی و کانال های AUX، انتخاب سرعت انتقال، فشرده سازی داده های صفحه نمایش، انتقال داده های چند لمسی از طریق AUX و آزمایش سازگاری. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables، اما eDP برای سیستم های بسته مناسب است و دستگاه هایی که متصل می شوند به طور کامل توسط سازنده تجهیزات اصلی سیستم (OEM) کنترل می شوند.بنابراین eDP استانداردهای کانکتور یا کابل را تعریف نمی کنداین تفاوت ها ناشی از تعداد کانال های اصلی پانل های نمایش استفاده می شود و چه شکلی از روشنایی استفاده می شود.

اکثر پانل های eDP در بازار امروزه از یک کانکتور 30 پین استفاده می کنند که از دو کانال اصلی پشتیبانی می کند و مجهز به یک تراشه راننده LED است.یا یک کانکتور ۴۰ پین که از حداکثر چهار کانال اصلی پشتیبانی می کند و همچنین مجهز به یک تراشه راننده LED برای برنامه های پانلی با وضوح بالا استبه عنوان مثال، اگر نرخ eDP به 5.4 Gbit / s کشیده شود، تنها یک کانال اصلی برای پشتیبانی از یک پانل با وضوح 1.920x1 مورد نیاز است.200اگر هیچ محدودیتی خاص در سرعت انتقال وجود نداشته باشد، 5.4 گیگابیت در ثانیه ضروری نیست، بلکه 2.7 گیگابیت در ثانیه می تواند برای کاهش مصرف انرژی سیستم کلی و افزایش عمر باتری استفاده شوددر اکثر معماری های سیستم، مصرف برق تولید شده توسط یک کانال اصلی 5.4 گیگابیت در ثانیه بیشتر از دو کانال اصلی 2.7 گیگابیت در ثانیه خواهد بود، زیرا 5.4 گیگابیت در ثانیه نیاز به عملکرد بالاتر در گیرنده DisplayPort و الزامات عملکرد بالاتر برای همتایان، به منظور کاهش تاثیر تحریف سیگنال ناشی از مسیر انتقال در سرعت های بالا.کانکتورهای انتخاب شده توسط کارخانه سیستم و کارخانه پنل یکسان نیستند.، بنابراین ویژگی های فیزیکی کانکتور بر روی مادربرد و کانکتور بر روی پنل یکسان نیستند. بسته به سرعت انتقال، طول کابل، محدودیت های فضایی،الزامات RFI/EMI، حساسیت گیرنده تراشه ساعت LCD و غیره ، کابل اتصال می تواند یک جفت پیچ خورده ارزان قیمت یا یک کابل هم محوری با قیمت بالاتر باشد.

توالی تغذیه با سرعت پاسخ سیستم مرتبط است.

صفحه نمایش معمولاً زمانی متوقف می شود که دستگاه تلفن همراه وارد حالت آماده سازی یا حالت کم مصرف شود و در این زمان صفحه نمایش برق را تامین نکند.بنابراین دنباله روشن شدن هنگام ترک حالت آماده سازی بسیار مهم استeDP به وضوح تسلسل قدرت را تنظیم می کند تا زمان واکنش سیستم را پس از خروج از حالت آماده به حداقل برساند.مشخصات eDP همچنین طول زمان مجاز برای هر مرحله را تعریف می کند.، و برخی از مارک ها حتی یک زمان کوتاه تر از مشخصات را برای بهبود پاسخگویی محصول تعریف می کنند (به عنوان مثال، پس از لمس پنل لمسی در حالت آماده،صفحه نمایش می تواند بلافاصله نمایش داده شود).

اتصال eDP از آموزش لینک سریع پشتیبانی می کند

علاوه بر پیوندهای عمومی تعریف شده توسط DisplayPort، eDP همچنین باید از Fast Link Training پشتیبانی کند.اما نیازی نیست که از طریق AUX ارتباط برقرار کنید. آموزش لینک سریع مانند یک لینک است، خروجی الگوی آموزش را قبل از ارسال صفحه نمایش ویدئویی معمولی ارسال می کند،تا گیرنده بتواند سیگنال خروجی را قفل کند تا کیفیت اتصال را تضمین کند، اما عمل AUX را برای تأیید و انتقال نتیجه اتصال قبل از خروجی داده های ویدئویی کاهش می دهد. ملاحظات اصلی برای حذف این مرحله صرفه جویی در زمان است،از آنجا که AUX با سرعت پایین حدود 1 Mbit / s منتقل می شود، و به این دلیل که در یک سیستم بسته، پانل نیازی به تعامل با CPU و درایورهای ویدیویی ندارد.آموزش لینک سریع برای درک وضعیت مسیر انتقال کانال اصلی طراحی شده است، به طوری که خروجی می تواند ویژگی های خود را تنظیم کند (امپیلت و پیش تاکید) و گیرنده می تواند ویژگی های برابر کننده را تنظیم کند.خروجی و گیرنده باید این تنظیمات را در همان زمان انجام دهد، و تنظیم این ویژگی ها بر اساس سیستم سیستم است و نتایج تنظیم برای سیستم های مختلف متفاوت است.یکی دیگر از ویژگی های انتخابی در سمت گیرنده آموزش بدون لینک است، که توانایی گیرنده را برای قفل کردن سیگنال در خروجی بدون هیچ الگوی آموزش ویژه ای آزمایش می کند. این ویژگی کاربرد سیستم را بیشتر ساده می کند،به خصوص زمانی که سیستم از حالت کم مصرف خارج می شودآموزش بدون لینک نیز یک ویژگی اختیاری در PSR است.

احراز هویت ویدئویی و حفاظت از محتوا

کانکتور خارجی DisplayPort از حفاظت از محتوای دیجیتال پهنای باند بالا (HDCP) پشتیبانی می کند. which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionبرای دستگاه های نمایش افزوده، انتقال تصویر در داخل سیستم هنوز نیاز به محافظت دارد و eDP چندین روش احراز هویت تصویر را برای پاسخگویی به این نیاز تعریف می کند.روش رایج ترین روش استفاده شده ASSR (Alternate Scrambler Seed Reset) استهمانطور که قبلا توضیح داده شد، داده های تصویر منتقل شده توسط کانال اصلی رمزگذاری می شود، بنابراین RFI و EMI می تواند کاهش یابد و برای دستیابی به این اثر،خروجی و گیرنده باید کار را همگام کنند و تسلسل رمزگذاری را درک کنند تا داده ها را به درستی رمزگذاری و جمع آوری کنند. ASSR از Scramble Sequence استفاده می کند که فقط با صفحه نمایش eDP در دسترس است، که نیاز به اتصال صفحه نمایش های غیر eDP به خروجی eDP را از بین می برد.

پشتیبانی از نرخ های مختلف بروزرسانی صفحه نمایش

eDP می تواند به طور پویا نرخ تجدید صفحه نمایش را کنترل کند، که برای کاهش مصرف برق در هنگام نمایش تصاویر ثابت طراحی شده است.نرخ تجدید صفحه را می توان از 60 فریم در ثانیه معمولی به فرکانسی که هیچ گونه ناهنجاری نمایش یا فلک تولید نمی کند کاهش دادکاهش نرخ تازه سازی مصرف برق را کاهش می دهد و طول عمر باتری را افزایش می دهد، با برخی از پانل ها به 40fps یا کمتر کاهش می یابد.یک برنامه دیگر که از نرخ های مختلف بروزرسانی صفحه نمایش استفاده می کند هنگام پخش یک فیلم یا بازی استدر حالت بازی، صفحه نمایش اغلب تنها پس از محاسبه توسط موتور گرافیک نمایش داده می شود و تاخیر بین این موارد وجود دارد.تنظیم پویا نرخ تجدید صفحه نمایش می تواند صفحه نمایش را بدون تحریف و تاخیر صاف کند. هنگام پخش فیلم ها، می توانید صفحه نمایش 24fps را به پخش 48fps تنظیم کنید، از بین بردن 3: 2 در حالت سنتی 60fps.
