جزئیات محصول:
|
| تولید - محصول: | 4.3 اینچ IPS TFT LCD | وضوح: | 480x272 نقطه |
|---|---|---|---|
| رابط: | RGB 40 پین | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
| دمای ذخیره: | -30°C تا +80°C | جهت مشاهده: | همه زوایای دید (85/85/85/85) |
| صفحه لمسی: | پنل لمسی ظرفیت دار اختیاری است | آی سی درایور: | ST7282 |
| شماره پین: | 40 پین | ابعاد شیشه پوشش: | 130x96 میلی متر |
| ارتباط: | نوع فلج FPC | درخشندگی سطحی: | 350 سی دی بر متر مربع |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 4صفحه نمایش LCD TFT 3 اینچی,چین تولید کننده صفحه نمایش LCD TFT,350 نیت روشنایی صفحه نمایش LCD TFT,China Manufacturer TFT LCD Display,350 Nits Brightness TFT LCD Display |
||
4.3 اینچ TFT LCD Display چین تولید کننده تامین کننده، 4.3 اینچ ماژول LCD TFT منظره ای با روشنایی 350 نیت معرفی محصول
SFTC430B-7082B1-CT یک ماژول LCD TFT IPS با اندازه قطبی 4.3 اینچی با وضوح 480x272 پیکسل است. این ماژول با IC SC7282 ساخته شده است.شامل عملکردهای IC کنترل کننده و راننده است.، از رابط RGB پشتیبانی می کند ، ولتاژ تغذیه (Vdd) از 3.0V تا 3.6V است. این ماژول با زاویه مشاهده کامل IPS ((80/80/80/80)) و نسبت 16 است:9.
ماژول نمایش LCD SFTC430B-7082B1-CT TFT در حالت چشم انداز با روشنایی 350 نیت است. این ماژول همچنین برای صفحه لمسی مقاوم و صفحه لمسی ظرفیتی پیش بینی شده به صورت اختیاری در دسترس است.SFTC430B-7082B1-CT می تواند در دمای -20°C تا +70°C کار کنددرجه حرارت نگهداری آن بین -30°C تا +80°C است.
درخواست
به طور گسترده ای در دستگاه قهوه، فر مایکروویو، اسکنر، اتوماسیون خانگی، سیستم کنترل دسترسی، تجهیزات نظارت، تحلیلگرها، سیستم امنیتی، سیستم آبیاری باغ، ترمینال POS، خواننده پول نقد،و غیره.
مزایای محصول
1.IPS زاویه دید کامل ((80/80/80/80). زاویه دید بسیار خوب. مناسب برای انواع مختلف برنامه های کاربردی، صرف نظر از قرار دادن در بالای، و یا روی میز، و یا استفاده از دستی، و غیره
2عملکرد عالی رنگ پس زمینه، روشنایی، زاویه مشاهده و شدت و غیره
3.یک مدل دیگر برای 4.3 اینچ، می تواند در دمای وسیع از -30 °C تا +80 °C برای کاربردهای صنعتی کار کند.
4. انعطاف پذیر برای داشتن با یا بدون صفحه لمسی مقاوم. ما می توانیم برای طراحی سفارشی CTP ((پانل لمسی ظرفیت) برای مشتریان نیز پشتیبانی کنیم. FPC نیز قابل تنظیم است.
5راه حل کم هزینه در میان انواع مشابه در صنعت LCD.
6نصب و نگهداری آسان
| محصول: | 4.3" اینچ IPS TFT LCD | قطعنامه: | 480x272 نقطه |
|---|---|---|---|
| رابط: | آر جی بی 40 پین | دمای عملیاتی: | -20°C تا +70°C |
| دمای ذخیره سازی: | -30°C تا +80°C | جهت مشاهده: | همه زاویه های مشاهده (85/85/85/85) |
| صفحه لمسی: | پنل لمسی ظرفیت دار اختیاری است | آي سي راننده: | ST7282 |
| شماره پین: | ۴۰ پین | ابعاد شیشه پوشش: | 130x96 میلی متر |
| اتصال: | نوع فلج FPC | نورپردازی سطح: | ۳۵۰ Cd/m2 |
| طول عمر LED: | 40،000 ساعت | انطباق | مطابقت با REACH و RoHS |
4.3 اینچ TFT LCD Display چین تولید کننده تامین کننده، 4.3 اینچ ماژول TFT LCD منظره ای با 350 نیت روشنایی
| نه | نام PIN | I/O | توضیحات |
| 1 | LED-K | من | کاتود LED |
| 2 | LED-A | من | آنود LED |
| 3 | VSS | من | زمین قدرت |
| 4 | VDD | من | منبع برق |
| 5 تا 12 | R00-R07 | من | سیگنال داده قرمز (LSB) |
| 13 تا 20 | G00-G07 | من | سیگنال داده های سبز (GSB) |
| 21 تا 28 | B00-B07 | من | سیگنال داده های آبی (LSB) |
| 29 | VSS | من | زمین قدرت |
| 30 | DLCK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
| 31 | DISP | من | نمایش سیگنال روشن/ خاموش |
| 32 | HSYNC | من | سیگنال همگام سازی افقی |
| 33 | VSYNC | من | سیگنال همگام سازی عمودی |
| 34 | DE | من | کنترل داده ورودی فعال |
| 35 | NC | - | باز شده |
| 36 | GND | من | زمین قدرت |
| 37 | XR | من | PIN پنل لمسی |
| 38 | YD | من | PIN پنل لمسی |
| 39 | XL | من | PIN پنل لمسی |
| 40 | YU | من | PIN پنل لمسی |
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 3.0 تا 36 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
| ولتاژ تغذیه | Vf | - | 25.6 | - | V | اگر=20mA |
| جریان عرضه | اگه | - | 20 | - | mA | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - |
| از بین رفتن قدرت | Pd | - | 512 | - | mW | - |
| شدت نور برای LCM |
- |
- | 350 | - | Cd/m2 | اگر=20mA |
| یکسانی برای LCM | - | 70 | 75 | - | % | اگر=20mA |
| رنگ روشنایی | سفید | |||||
| ماده | شرایط | زمان (ساعت) | ارزیابی |
| دمای بالا | ۸۰ درجه سانتیگراد | 120 |
هیچ ناهنجاری در توابع و ظاهر |
|
دمای بالا
|
۷۰ درجه سانتیگراد | 120 | |
| دمای پایین | -30 درجه سانتیگراد | 120 | |
| دمای پایین | -20 درجه سانتیگراد | 120 | |
| رطوبت | 60°C/ 90%RH | 120 | |
| دمای شوک حرارتی چرخه |
-20°C ¬ 25°C ®70°C (0.5 ساعت ¬ 5 دقیقه ® 0.5 ساعت) |
10 چرخه |

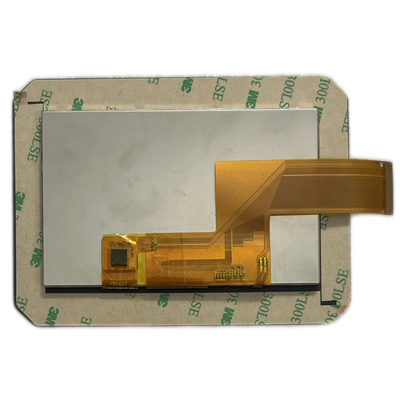

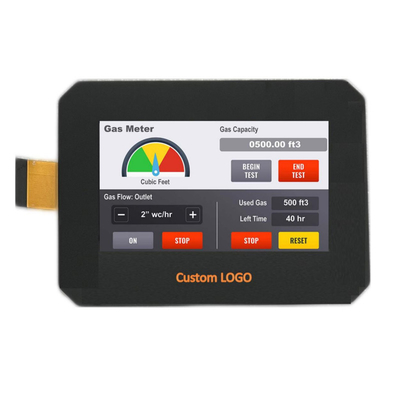

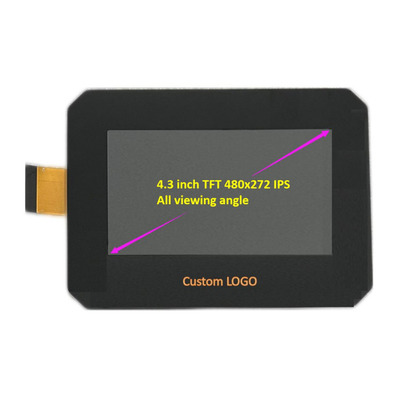

4.3 اینچ TFT LCD Display چین تولید کننده تامین کننده، 4.3 اینچ ماژول LCD TFT منظره ای با روشنایی 350 نیت تصویر محصول
مدیریت کیفیت
1سیاست کیفیت
کیفیت خوبی داشته باشند و کالاها را به موقع تحویل بدهند.
برای برآورده کردن نیازهای مشتریان با بهبود مستمر
2سیاست بهداشت و بهداشت
رعایت قوانین و مقررات و جلوگیری و کنترل آلودگی؛
تلاش برای کاهش انتشار و حفظ و استفاده کامل از منابع؛
افزایش آگاهی از حفاظت از محیط زیست و بهبود مداوم محیط زیست؛
3اقدامات اتخاذ شده
این شرکت سیاست کیفیت خود را شفاف می کند و آگاهی کارکنان را از کیفیت از طریق آموزش و آموزش بهبود می بخشد.
با پیاده سازی مدیریت 5S، دفتر و محل تولید را مرتب و منظم و کارکنان را به خوبی آموزش می دهد.
این سازمان اطمینان حاصل خواهد کرد که سیستم تضمین کیفیت ISO9001 قبل از ادغام آنها در مدیریت و کنترل تنظیم شده و رویه ای، تمام مراحل مربوط به کیفیت محصولات و خدمات را پوشش می دهد.
با این فرض که کیفیت تضمین شده است، هزینه های تولید از جمله کاهش هزینه های مواد اولیه و بهبود بهره وری تولید و مدیریت را کاهش می دهد.
تاسیسات کارخانه و گواهینامه ها
صفحه لمسی LCD
1.1 صفحه لمسی مقاوم
قبل از ظهور آیفون، تقریباً به طور انحصاری از صفحه لمسی مقاوم استفاده می شد، که از حسگر فشار برای کنترل تشخیص تماس استفاده می کرد،که نیاز به تماس مستقیم فشار برای پیدا کردن موقعیت لمس با تشخیص مقاومت دارد.
بخش اصلی صفحه لمسی مقاوم یک صفحه فیلم مقاوم است که بسیار به خوبی با سطح صفحه نمایش مطابقت دارد، که یک فیلم ترکیبی چند لایه است.که از یک لایه شیشه ای یا صفحه پلاستیکی سخت به عنوان لایه پایه استفاده می کند، و سطح آن با یک لایه رسانا از اکسید فلزی شفاف (مقاومت رسانا شفاف) پوشانده شده است که با یک لایه سخت کننده سطح بیرونی پوشانده شده است،لایه پلاستیکی صاف و ضد فرسایش، و سطح داخلی آن نیز با یک پوشش پوشش داده شده است،و بسیاری از کوچک (کمتر از 1/1000 اینچ) نقاط عایق شفاف بین آنها برای جدا کردن دو لایه از لایه رسانا عایقهنگامی که انگشت به صفحه لمس می کند، دو لایه از لایه های رسانا در نقطه لمس در تماس هستند و مقاومت تغییر می کند و سیگنال در جهت X و Y تولید می کند.که سپس به کنترل کننده صفحه لمسی ارسال می شودکنترل کننده این تماس را تشخیص می دهد، موقعیت (X,Y) را محاسبه می کند و سپس رفتار ماوس را بر اساس موقعیت بدست آمده شبیه سازی می کند.این اصول اساسی ترین صفحه لمسی با تکنولوژی مقاومت است.
صفحه لمسی مورد استفاده نویسنده یک صفحه لمسی مقاوم است و تراشه کنترل صفحه لمسی آن XPT2046 است (در پشت صفحه نمایش LCD U1 تراشه است).XPT2046 یک کنترل کننده صفحه لمسی 4 سیم ( ارتباطات SPI) با وضوح 12 بیتی 125KHz است. XPT2046 از رابط های I / O ولتاژ پایین از 1.5V تا 5.25V پشتیبانی می کند. XPT2046 می تواند موقعیت صفحه نمایش فشار داده شده را با انجام دو تبدیل A / D تشخیص دهد ،و علاوه بر اندازه گیری فشار اعمال شده بر روی صفحه لمسمحدوده دمای کار -40°C ~ +85°C است.
این تراشه به طور کامل با ADS7843 و ADS7846 سازگار است و شما می توانید برای استفاده دقیق از این تراشه به صفحه اطلاعات این دو تراشه مراجعه کنید.
يادداشت:
(1) هنگام استفاده از تراشه XPT2046، مستقیما از ارتباطات SPI (هر دو نرم افزار و سخت افزار) برای خواندن خروجی داده های 12 بیتی بالا توسط ترمینال MISO استفاده کنید.و سپس از طریق عملیات تبدیل و فیلتر کردن مختصات X و Y را بخوانید(این را می توان در روند برنامه ریزی مشاهده کرد)
(2) به دلیل خواص خاص فیزیکی آن، استفاده اساسی از صفحه لمسی مقاوم نیاز به کالیبراسیون خطای لمسی دارد.اما داده های کالیبراسیون از صفحه نمایش مقاوم از همان نوع LCD تقریباً تقریبی است;
(3) به دلیل وجود مکانیزم که نیاز به کالیبراسیون برای صفحه لمسی مقاوم دارد، معمولا قبل از استفاده کالیبراسیون لازم است.ما می توانیم از 24CXX (EEPROM) برای ذخیره پارامترهای جبران کالیبراسیون استفاده کنیم، و سپس ما نیاز به دوباره کالیبراسیون هر بار که ما کامپیوتر را روشن کنید؛ (به عنوان آخرین راه حل، با توجه به هزینه،در واقع امکان ذخیره داده های کالیبراسیون در فلش وجود دارد - بسیار توصیه نمی شود);
مزایای صفحه لمسی مقاوم: دقت بالا، قیمت پایین، توانایی قوی ضد تداخل و ثبات خوب.
معایب صفحه لمسی مقاوم: آسان برای خراش، انتقال نور بسیار خوب نیست و از چند لمسی پشتیبانی نمی کند.در غیر این صورت، انحراف کوچک نیست)
1.2 صفحه لمسی ظرفیت دار
امروزه، تقریبا تمام تلفن های هوشمند، از جمله رایانه های تبلت، از صفحه نمایش ظرفیت به عنوان صفحه نمایش لمسی استفاده می کنند، صفحه نمایش ظرفیت استفاده از حس بدن انسان برای کنترل تشخیص تماس است،بدون تماس مستقیم یا فقط تماس کم، با تشخیص جریان ایجاد شده برای پیدا کردن مختصات لمسی. (در حال حاضر، صفحه لمسی ظرفیت اصلی جریان اصلی است)
دو نوع اصلی از صفحه لمسی ظرفیتی وجود دارد:
1) صفحه نمایش لمسی ظرفیتی سطح
تکنولوژی صفحه لمسی ظرفیتی سطح از ITO (اکسید قلعین ایندیوم،یک ماده رسانا شفاف) فیلم رسانا برای حس رفتار لمس از سطح صفحه نمایش از طریق حس میدان الکتریکیاما صفحه لمسی ظرفیت دار سطح دارای محدودیت هایی هستند، آنها فقط می توانند یک انگشت یا یک لمس را تشخیص دهند.
2) صفحه لمسی ظرفیت دار
صفحه نمایش لمسی ظرفیتی است که از الکترود های صفحه لمسی برای انتشار خطوط میدان الکتروستاتیک استفاده می کند.دو نوع ظرفیت وجود دارد که به طور کلی در تکنولوژی سنجش ظرفیت پیش بینی شده استفاده می شود: خود ظرفیت و ظرفیت تعامل.
خود ظرفیت، که به عنوان ظرفیت مطلق نیز شناخته می شود، گسترده ترین روش استفاده شده است و خود ظرفیت معمولا به ظرفیت متشکل از الکترود اسکن و زمین اشاره دارد.روی سطح شیشه، الکترود های اسکن قطری و طولی از ITO ساخته شده اند و بین این الکترودها و زمین یک قطب ظرفیت تشکیل می دهند.یک خازن به طور موازی به مدار اضافه می شود، بنابراین تغییر ظرفیت کلی خط اسکن.
ظرفیت تعاملی، همچنین به عنوان ظرفیت کششی نیز شناخته می شود، در تقاطع الکترود های قطبی و طولی ITO در سطح شیشه ای ظرفیت را تشکیل می دهد.روش اسکن ظرفیت تعاملی است که برای اسکن تغییر ظرفیت در هر تقاطع برای تعیین موقعیت نقطه لمس. وقتي به آن دست بزني، بر پيوند الکترود هاي مجاور تاثير ميذاره، و در نتيجه ظرفیت در تقاطع رو تغيير ميدهو روش اسکن ظرفیت تعاملی می تواند ارزش ظرفیت هر تقاطع و تغییر ظرفیت پس از لمس را تشخیص دهددر حال حاضر، صفحه لمسی تلفن های هوشمند، تبلت و غیره،همه از تکنولوژی ظرفیت تعامل استفاده می کنند.. (LCD از صفحه نوار انتخابی اتوماتیک نویسنده یک صفحه لمسی ظرفیت است)
صفحه نمایش لمسی ظرفیت رسانا از دو ستون الکترود در ستون عمودی و افقی استفاده می کند تا یک ماتریس حسگر را برای حس لمس تشکیل دهد. دو ماتریس الکترود متقاطع،الکترود محور X و الکترود محور Y، برای تشخیص تغییر ظرفیت هر سلول استفاده می شود. الکترود در تصویر در واقع شفاف است، و برای راحتی همه در اینجا است. در شکل،دقت و وضوح صفحه نمایش ظرفیت الکترود شفاف در محور X و Y با تعداد کانال ها در محور X و Y مرتبط است، و هرچه کانال ها بيشتر باشند، دقت بيشتري خواهد داشت.
