جزئیات محصول:
|
| کلمات کلیدی: | صفحه نمایش 21.5 اینچی PCAP TFT | قطعنامه: | 1920*1080 پیکسل |
|---|---|---|---|
| اندازه LCD: | 495.6 x 292.2 x 10.57 (بدون لمس) | LCD با لمس: | 526 x 324 x 15.16 (با لمس) |
| منطقه فعال: | 476.064 ((H) × 267.786 ((V) | رابط LCD: | LVDS |
| رابط CTP: | یو اس بی | صفحه لمسی: | CTP |
| درخشندگی سطحی: | 1000 سی دی بر متر مربع | دمای عملیاتی: | -0°C تا +50°C |
| دمای ذخیره: | -20 تا +60 درجه سانتیگراد | نوع نمایش: | زاویه دید کامل IPS |
| درمان سطح: | 25درصد، 3 ساعت | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7 م | طول عمر LED: | 30000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 21صفحه نمایش LCD TFT 5 اینچی,صفحه نمایش LCD TFT قابل خواندن نور خورشید,صفحه نمایش LCD FHD TFT,Sunlight Readable TFT LCD Display,FHD TFT LCD Display |
||
** دانلود صفحه اطلاعات **
SFTO2150SM-7048A3CT مشخصات.pdf
در مورد این ماده SFTO2150SM-7048A3CT

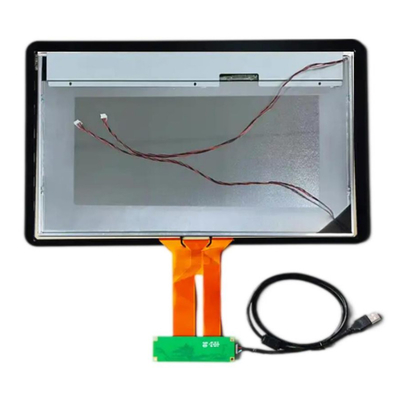

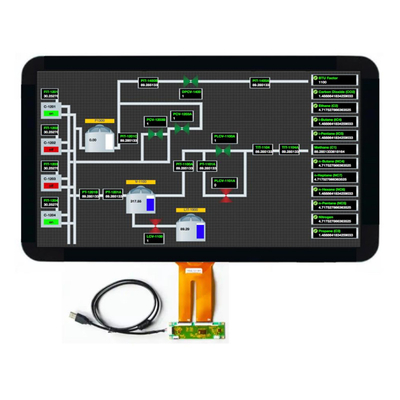

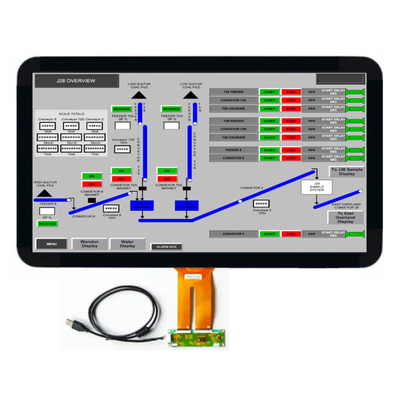

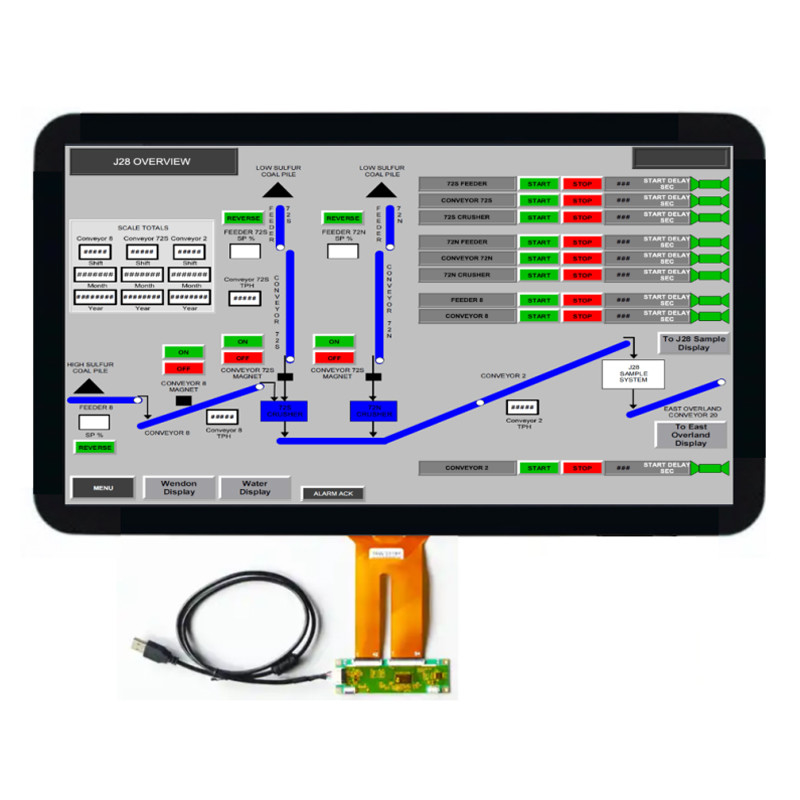

در زیر یک معرفی محصول برای یک صفحه نمایش LCD TFT 21.5 اینچی ارائه شده است:
اندازه و وضوح: این صفحه نمایش LCD TFT 21.5 اینچی دارای رزولوشن Full HD 1920x1080 پیکسل است که نمایش تصویر واضح و ظریف را فراهم می کند.
نوع صفحه نمایش:استفاده از تکنولوژی نمایش IPS (In Plane Switching) رنگ و روشنایی را از همه زاویه ها تضمین می کند.
صفحه لمسی:با صفحه لمسی ظرفیتی USB؛ پشتیبانی از صفحه لمسی ظرفیتی سفارشی (CTP) برای افزایش تعامل کاربر و راحتی عملیاتی.
رابط:مجهز به رابط LVDS، پشتیبانی از اتصال 30 PIN برای اطمینان از انتقال داده با سرعت بالا.
روشنایی و دید:روشنایی آن به 1000 cd/m2 می رسد که می تواند حتی در معرض نور مستقیم خورشید نیز دید واضح را حفظ کند و آن را برای محیط های بیرونی یا روشن بسیار مناسب می کند.
دمای کار و ذخیره سازی:محدوده دمای عملیاتی -0 ~ + 50 ° C و محدوده دمای ذخیره سازی -20 ~ + 60 ° C است که نیازهای استفاده را در شرایط مختلف محیط زیست برآورده می کند.
حوزه های کاربرد:مناسب برای سناریوهای کاربردی مختلف مانند بیلبورد های تعاملی، نشانه های دیجیتال، سیستم های نقطه فروش، نمایشگاه های آموزشی و غیره.
خدمات سفارشی:ارائه راه حل های سفارشی برای صفحه لمسی ظرفیت یا مقاومت بر اساس نیازهای مشتری.
مطابقت مواد:مواد مطابق با استانداردهای RoHS هستند، حفاظت از محیط زیست و ایمنی کاربر را تضمین می کنند.
کنترل کیفیت:محصول یک سری اقدامات کنترل کیفیت را اجرا کرده است، از جمله کنترل فرآیند تولید، تجهیزات تست خودکار، آزمایش دستی، بازرسی نمونه برداری، سیستم مدیریت کیفیت،و نظارت و بازرسی شخص ثالثبرای تضمین کیفیت محصول.
پشتیبانی فنی و خدمات:ارائه خدمات پشتیبانی فنی با کیفیت بالا، از جمله کتابخانه های کد نمونه، راهنمای داده های IC، دانلود مشخصات محصول و پشتیبانی از راه حل،برای کمک به مشتریان در دستیابی به الزامات منحصر به فرد نمایش.
این صفحه نمایش LCD FHD TFT 21.5 اینچی به دلیل وضوح بالا، روشنایی بالا و سازگاری خوب با محیط زیست، انتخاب ایده آل برای کاربردهای مختلف تجاری و صنعتی است.
ویژگی ها
21صفحه نمایش.5 اینچ TFT یک ماژول نوع رزرو است
21.5 اینچ TFT LCD با رابط LVDS است
21صفحه نمایش.5 اینچی PCAP TFT دارای پاسخ سریع است
21صفحه نمایش.5 اینچی لمس TFT دارای عمق رنگ 6 بیتی (Hi-FRC) ، نمایش 16.7M رنگ
21.5 اینچ ماژول صفحه نمایش LCD دارای نوع لبه ای (LED) است
21.5 اینچ TFT با RGB98٪ و NTSC45٪ سازگار است (NTSC72٪ نیز در دسترس است)
21صفحه نمایش.5 اینچ TFT دارای نسبت روشنایی و کنتراست بالا، بازتاب کم و زاویه دید گسترده است
21صفحه نمایش.5 اینچ TFT PCAP فقط DE (داده فعال) دارد
21صفحه نمایش صنعتی.5 اینچی بدون مواد شیمیایی و هالوجن است
21.5 اینچ TFT صنعتی TEO 6 است0، ES6.0 مطابق
21.5 اینچ ال سی دی تاچ دارای تابع اصلاح گاما است
| کلمات کلیدی: | 21صفحه نمایش.5 اینچی PCAP TFT |
| قطعنامه: | 1920*1080 پیکسل |
| رابط LCD: | LVDS |
| اندازه LCD: | 495.6 X 292.2 X 10.57 میلی متر (بدون لمس) |
| LCD با لمسی: | 526 X 324 X 15.16 میلی متر (با لمس) |
| منطقه فعال: | 476.064 ((H) X 267.786 ((V) مم |
| رابط CTP: | USB |
| نورپردازی سطح: | 1000 Cd/m2 |
| صفحه لمسی: | CTP (پاشگاه لمسی ظرفیتی) |
| دمای عملیاتی: | -10°C تا +60°C |
| دمای ذخیره سازی: | -20°C تا +60°C |
| نوع صفحه نمایش: | زاویه های دید کامل IPS |
| نسبت کنتراست: | 1000 |
| طول عمر LED: | 30،000 ساعت |
| درمان سطح: | 25درصد، 3 ساعت |
| رنگ نمایش: | 16.7M |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با REACH و RoHS |
نقشه مکانیکی
تعریف پین رابط
| پين شماره | نماد | توضیحات |
| 1 | RxO0- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
| 2 | RxO0+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
| 3 | RxO1- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
| 4 | RxO1+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
| 5 | RxO2- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
| 6 | RxO2+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
| 7 | GND | زمین |
| 8 | RxOCLK- | ورودی ساعت دیفرانسیل منفی LVDS (ساعت غیرمعمول) |
| 9 | RxOCLK+ | ورودی ساعت دیفرانسیل LVDS مثبت (ساعت غیرمعمول) |
| 10 | RxO3- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
| 11 | RxO3+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
| 12 | RxE0- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
| 13 | RxE0+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
| 14 | GND | زمین |
| 15 | RxE1- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
| 16 | RxE1+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
| 17 | GND | زمین |
| 18 | RxE2- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
| 19 | RxE2+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
| 20 | RxECLK- | ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر) |
| 21 | RxECLK+ | ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر) |
| 22 | RxE3- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
| 23 | RxE3+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
| 24 | GND | زمین |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | هيچ ارتباطي وجود نداره |
| 28 | VDD | ولتاژ ورودی منبع برق |
| 29 | VDD | ولتاژ ورودی منبع برق |
| 30 | VDD | ولتاژ ورودی منبع برق |
تعریف پین USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
ویژگی های الکتریکی
| پارامتر | نماد | دقیقه | نوع Max | واحد | |
| ولتاژ منبع برق | VDD | 4.5 | 5.0 | 5.5 | V |
| جریان برق | IVDD | 500 | 1200 | mA | |
| جریان در شتاب | IRUSH | 2.0 | 3.0 | A | |
| ولتاژ ریپل ورودی مجاز | VRF | 300 | mV | ||
| ولتاژ محدوده ورودی فرقی سطح بالا | HIV | +100 | mV | ||
| ولتاژ آستانه ورودی فرقی سطح پایین | VIL | -100 | mV | ||
| ولتاژ ورودی دیفرانسیل | VID | 200 | 600 | mV | |
| ولتاژ ورودی ((BL) | VBL_I | -0.3 | VDD+03 | mV | |
| ولتاژ ورودی حالت متداول فرقی | VCM | 1.0 | 1.2 | 1.5 | |
| مصرف برق | بیماری زایمان | 2.5 | 6 | W | |
ویژگی های نوری
| پارامتر | شرایط | دقیقه ای | -آره. | مکس | واحد | |
|
زاویه دید (CR>10) |
افقی | θL | 85 | 89 | - |
درجه |
| θ R | 85 | 89 | - | |||
| عمودی | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| نسبت کنتراست | مرکز | 700 | 1000 | - | - | |
| زمان پاسخ | Tr+Td | - | 14 | 20 | ms | |
|
رنگ CF رنگ بندی (CIE1931) |
ایکس قرمز |
نوعش -0.03 |
0 |
تایپ: +0.03 |
0 | |
| قرمز y | - | - | ||||
| رنگ سبز | - | - | ||||
| سبز y | - | - | ||||
| آبی ایکس | - | - | ||||
| آبی و | - | - | ||||
| رنگ سفید | 0.323 | - | ||||
| سفید | 0.379 | - | ||||
| مرکز روشنایی سفید | YLI | 800 | 1000 | cd/m | ||
| گفتار متقاطع | Ct | 2.0 | % | |||
Pبخش اولجادوگر
تاسیسات کارخانه و گواهینامه ها
صفحه لمسی ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را ارائه می دهد.
ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
