جزئیات محصول:
|
| کلمات کلیدی: | صفحه نمایش لمسی خازنی 13.3 اینچی TFT | قطعنامه: | 1920*1080 پیکسل |
|---|---|---|---|
| LCD با لمس: | 327.2 x 215.2 x 6.55 میلی‌متر (با لمس) | منطقه فعال: | 293.76 x 165.24 (mm) |
| رابط LCD: | EDP | رابط CTP: | یو اس بی |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی پروژکتیو) | درخشندگی سطحی: | 300 سی دی بر متر مربع |
| دمای عملیاتی: | -10 تا +60 درجه سانتیگراد | دمای ذخیره: | -20 تا +60 درجه سانتیگراد |
| نوع نمایش: | زاویه دید کامل IPS | درمان سطح: | پاک کردن نوع |
| نسبت کنتراست: | 800:1 | طول عمر LED: | 30000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT EDP,صفحه نمایش 13.3 اینچی TFT LCD,نمایشگر IPS TFT LCD,13.3 Inch TFT LCD Display,IPS TFT LCD Display |
||
صفحه نمایش LCD IPS TFT 13.3 اینچ FHD نمایشگاه EDP معرفی محصول
یک مانیتور 13.3 اینچی FHD EDP به طور معمول به یک صفحه نمایش کریستال مایع با وضوح 1920 × 1080 Full HD اشاره دارد که دارای یک پنل LCD 13.3 اینچی IPS TFT و یک رابط نمایش پیشرفته (eDP) است.در اینجا برخی از ویژگی های کلیدی محصول و پارامترهایSFTO1330SM-7191ACT:
نوع پنل:IPS TFT LCD، فراهم کردن زاویه دید گسترده و دقت رنگ.
قطعنامه:1920 × 1080 پیکسل، همچنین به عنوان رزولوشن Full HD (FHD) شناخته می شود، جزئیات تصویر واضح را فراهم می کند.
روشنایی:روشنایی مدل های مختلف ممکن است متفاوت باشد، اما به طور کلی حدود 350cd / m2 است، مناسب برای محیط های مختلف استفاده است.
نسبت کنتراست:800:1، ارائه جزئیات روشن و تاریک عالی.
زاويه ديد:تکنولوژی IPS زاویه دید نزدیک به 180 ° را فراهم می کند و اجازه می دهد تا رنگ و کنتراست از زاویه های مختلف حفظ شود.
زمان پاسخ:معمولاً حدود 30ms، کافی برای برنامه های گرافیکی غیر حرفه ای است.
طیف رنگی:پوشش 72 درصد از طیف رنگ NTSC، قادر به نمایش رنگ های غنی.
رابط:رابط eDP، پشتیبانی از اتصال ترمینال 30 پین، ارائه انتقال داده با سرعت بالا.
نوع روشنایی پس زمینه:روشنایی پس زمینه WLED، روشنایی یکنواخت و طول عمر طولانی تری را فراهم می کند.
دمای کار:به طور کلی در محدوده -10 تا 60 درجه سانتیگراد، مناسب برای شرایط مختلف محیط زیست.
صفحه لمسی ظرفیت دار:ارائه عملکرد صفحه لمسی ظرفیت، پشتیبانی از چند لمسی. اجازه می دهد تا کاربران برای تعامل از طریق لمس.صفحه لمسی ظرفیت دار دارای ویژگی های شفافیت بالا و پاسخ سریع است، که آنها را برای کاربردهایی که نیاز به تعامل مستقیم دارند مناسب می کند.
مشخصات مکانیکی
| پارامتر | مشخصات | واحد |
| شماره مدل | SFTO1330SM-7191ACT | |
| اندازه صفحه نمایش | 13.3 ′′ (قطر قطری) | اینچ |
|
ابعاد طرح |
327.2 × 215.2 × 655 |
mm |
| منطقه فعال | 293.76H) ×165.24 ((V) | mm |
| فرمت پیکسل |
1920 ((H) ×1080 ((V) (1 پیکسل = R + G + B نقطه) |
پیکسل |
| پیچ پیکسل | 0.153 ((H) × 0.153 (V) | mm |
| پیکسل ها | خط عمودی R، G، B | |
| حالت نمایش | معمولا سیاه | |
| درمان سطح قطب کش جلو | پوشش ضد درخشش: (3H) | |
| صفحه لمسی | پانل لمسی ظرفیت دار پیش بینی شده |
محصولنقاشی
تعریف پین رابط
| پين شماره | نماد | I/O | عملکرد |
| 1 | CABC_EN / NC | - | براي سي دي اختصاص داده شده |
| 2 | H_GND | P | گلوله سرعت بالا |
| 3 | مسير1_N | من | خط پيوند سيگنال 1 |
| 4 | مسیر1_P | من | خط خطي امنيت واقعي 1 |
| 5 | H_GND | P | گلوله سرعت بالا |
| 6 | مسیر_N | من | خط اتصال سیگنال تکمیل کننده 0 |
| 7 | مسیر | من | خط ارتباط سیگنال واقعی 0 |
| 8 | H_GND | P | گلوله سرعت بالا |
| 9 | AUX_CH_P | من | کانال کمکی سیگنال واقعی |
| 10 | AUX_CH_N | من | کانال کمکی سیگنال مکمل |
| 11 | H_GND | P | گلوله سرعت بالا |
| 12 | LCD_VDD | P | منطق LCD و قدرت راننده (3.3V) |
| 13 | LCD_VDD | P | منطق LCD و قدرت راننده (3.3V) |
| 14 | NC | من | برای استفاده تولید کننده LCD اختصاص داده شده است |
| 15 | LCD_GND | P | منطق LCD و زمین راننده |
| 16 | LCD_GND | P | منطق LCD و زمین راننده |
| 17 | HPD | اوه | پین سیگنال HPD |
| 18 | LED-1 | P | زمین با روشنایی پس زمینه |
| 19 | LED-2 | P | زمین با روشنایی پس زمینه |
| 20 | LED-3 | P | زمین با روشنایی پس زمینه |
| 21 | LED-4 | P | زمین با روشنایی پس زمینه |
| 22 | BL توانمند | من | نور پس زمینه روشن/ خاموش |
| 23 | BL PWM DIM | من | سیستم PWM |
| 24 | SCL/NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
| 25 | SDA/NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
| 26 | BL PWR | P | قدرت روشنایی پس زمینه |
| 27 | BL PWR | P | قدرت روشنایی پس زمینه |
| 28 | BL PWR | P | قدرت روشنایی پس زمینه |
| 29 | BL PWR | P | قدرت روشنایی پس زمینه |
| 30 | NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
تعریف پین USB PCAB
1 VCC
دو تا USB
3USB+
4 GND
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه ای | مکس | واحد | ملاحظات |
| ولتاژ منبع برق روشنایی پشت | HVDDOUT | - | - | V | Ta = 25 °C یادداشت 1 و 2 |
| جریان LED چراغ پشتی | IHVDD | - | - | mA | |
| ولتاژ LED برعکس چراغ پشتی | VR | - | - | V | |
| دمای کار | TOP | -10 | 60 | °C |
Ta = 25 °C یادداشت 1&2 |
| دمای ذخیره سازی | TST | -20 | 60 | °C | |
| رطوبت محیط کار | پرش کن | - | 90 | %RH | |
| رطوبت ذخیره سازی | هست | - | 90 | %RH | |
| الزامات انتشار گرما | تراس | 15 | °C | ||
مشخصات الکترونیک LCD TFT
| پارامتر | نماد | رتبه بندی | واحد | ||
| MIN | TYP | مکس | |||
| ولتاژ ورودی منبع برق | V DD | 3.0 | 3.3 | 3.6 | V |
| جریان برق | IDD | - | - | - | mA |
| ولتاژ منبع برق راننده LED | HVDD | 2.7 | 24 | V | |
| جریان منبع برق راننده ال ای دی | IHVDD | 20 | - | mA | |
| مصرف برق LED | PLED | 2.7 | W | ||
| ولتاژ آستانه ورودی مثبت | VIT+ | +100 | mV | ||
| ولتاژ آستانه ورودی منفی | VIT- | -100 | mV | ||
| ولتاژ ورودی حالت متداول فرقی | Vcom | TBD | V | ||
مشخصات الکترونیک روشنایی پس زمینه
| پارامتر | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ تغذیه | VBL | 5 | 12.0 | 37 | V |
| منبع برق جریان برای چراغ عقب | ILED | 6 |
- |
25 | mA |
| منبع برق برای چراغ عقب | PLED | 0.18 | - | 5.55 | W |
| ولتاژ سیگنال نور معکوس | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| نسبت کار کنترل روشنایی | وظیفه | 1 | - | 100 | % |
| فرکانس کنترل روشنایی | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF ولتاژ بالا | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF ولتاژ پایین | VCNTL | 0 | - | 0.6 | V |
| طول عمر LED | - | 30,000 | 40,000 | - | h |

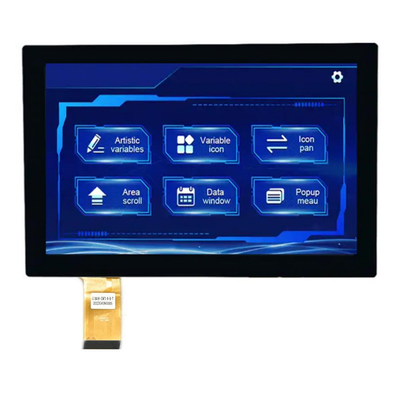

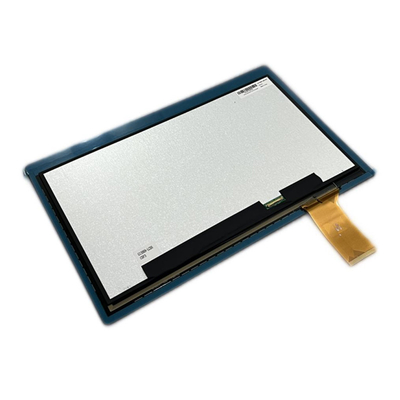

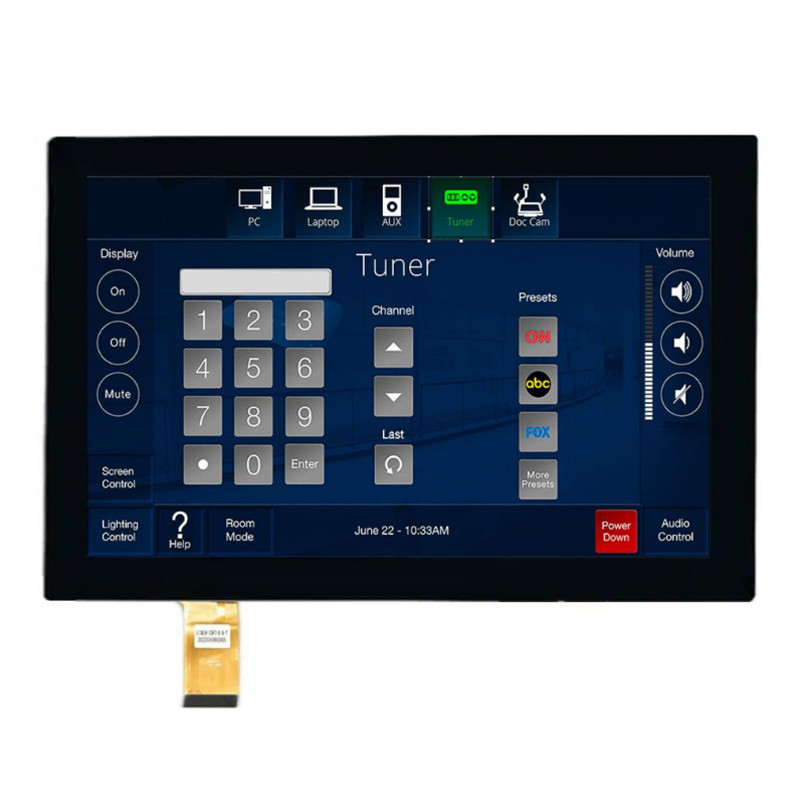

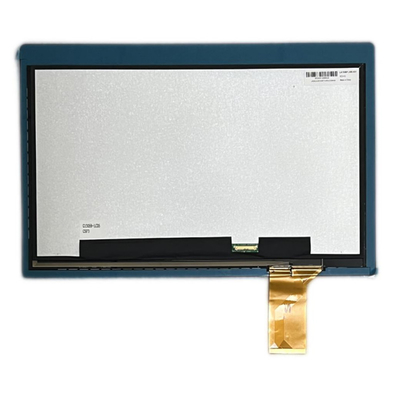

تصویر محصول
