جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش 5 اینچی HDMI TFT LCD | وضوح: | 800*480 |
|---|---|---|---|
| رابط CTP: | IIC به USB | حمایت: | HDMI، Raspberry Pi، Raspbian، Ubuntu، WIN10 IOT |
| منو (رزرو شده): | روشنایی، کنتراست، تصحیح خودکار، فاز، ساعت، موقعیت فیلد خط، تنظیمات عملکرد، تنظیم مجدد و غیره | درخشندگی سطحی: | 300 سی دی / متر مربع - 1000 سی دی / متر مربع |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی) | جهت مشاهده: | IPS همه زوایای دید (85/85/85/85) |
| طول عمر LED: | 40000 ساعت | دمای عملیاتی: | -30 تا +80 درجه سانتیگراد |
| دمای ذخیره: | -30 تا +80 درجه سانتیگراد | خروجی صدا: | 8Ω1.5 وات (اسپیکر 20*30 BOX * 2) |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | REACH & RoHS سازگار و بدون هالوژن |
| برجسته کردن: | صفحه نمایش LCD 5 اینچی TFT HDMI,صفحه نمایش 5 اینچی HDMI TFT LCD,5 Inch HDMI TFT LCD Display |
||
صفحه نمایش 5 اینچی مینی TFT HDMI LCD (برای استفاده از Raspberry) ، صفحه نمایش 5 اینچی کوچک سیگنال HDMI TFT معرفی محصول
SFHD500HX10-800480A-CT یک ماژول کنترل صفحه نمایش LCD جدید و یکپارچه است.آن را به طور کامل نشان می دهد خروجی سیگنال دیجیتال HDMI از کامپیوتر در صفحه نمایش LCD 800 * 480.
1. اين صفحه نمایش 5 اينچ رسبري پي اي HDMI از HDMI 1 پشتیبانی ميکنه3، HDMI 14، HDCP 14، استانداردهای HDCP 2.2
2. منابع HDMI برای این PCAP TFT 5 اینچی با رایانه های معمولی معمولی مانند Raspberry Pi ، BB Black و Banana Pi سازگار است.
3. این صفحه نمایش TFT ظرفیت 5 اینچی دارای CTP از رابط USB به I2C است ، نیازی به نصب درایور نیست.
4. این Raspberry PI 5 اینچ لمسی TFT LCD طراحی شده است برای استفاده در صفحه نمایش Raspberry Pi Raspberry Pi، و همچنین می تواند برای دیگر دستگاه های کنترل صنعتی HDMI استفاده شود.
5وقتی که به عنوان یک صفحه نمایش Raspberry Pi استفاده می شود، این صفحه نمایش LCD TFT 5 اینچی از Raspbian، Ubuntu، WIN10 IOT و سایر سیستم ها پشتیبانی می کند، و وقتی که به عنوان یک مانیتور کامپیوتر استفاده می شود،از ویندوز 7/8/10 پشتیبانی می کنه، پنج نقطه لمس، درایو آزاد.
تکنولوژی SAEF پنل نمایش LCD TFT با سیگنال HDMI کوچک:
Saef برای سیگنال HDMI منتشر شده است نمایشگرها برای کار با Raspberry Pi یا سیستم جاسازی شده ، رایانه های تک صفحه (یا دسکتاپ / لپ تاپ) طراحی شده اند که از خروجی سیگنال HDMI پشتیبانی می کنند.ماژول های نمایش این سری با یک صفحه کنترل با خروجی رابط سیگنال HDMI ارائه می شوند؛ این صفحه طراحی شده است تا استفاده از Raspberry Pi را آسان کند. این صفحه نمایش ها در زیر ارائه شده اند:
> طراحی شده برای استفاده از Raspberry Pi آسان می شود (استفاده از Rasberry Pi را پشتیبانی می کند)
> پشتیبانی از خروجی سیگنال HDMI
> پاسخ خوب به لمس
> زمان پاسخ سریع
> پشتیبانی از Raspberry Pi GPIO
> پشتیبانی از مینی پی سی، می تواند به عنوان یک مانیتور کامپیوتر کار کند
> پشتیبانی از RTP با رابط USB
> پشتیبانی از گزینه PCAP
> بدون گزینه پنل لمس در دسترس است
مشخصات محصول:
| کلمات کلیدی: | صفحه نمایش LCD 5 اینچی HDMI TFT |
| قطعنامه: | 800*480 |
| رابط CTP: | IIC به USB |
| منو (محفوظ): | روشنایی، کنتراست، اصلاح خودکار، فاز، ساعت، موقعیت میدان خط، تنظیمات تابع، تنظیم مجدد، و غیره |
| پشتیبانی: | HDMI، Raspberry Pi، Raspbian، Ubuntu، WIN10 IOT |
| نورپردازی سطح: | 300 Cd/m2 - 1000 Cd/m2 |
| جهت مشاهده: | IPS همه زاویه های دید (85/85/85/85) |
| صفحه لمسی: | CTP ((کاپیسیتیو صفحه لمسی) |
| طول عمر LED: | 40،000 ساعت |
| دمای ذخیره سازی: | 30°C تا +80°C |
| دمای عملیاتی: | 30°C تا +80°C |
| خروجی صوتی: | 8Ω1.5W (20*30 باکس اسپیکر * 2) |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با REACH و RoHS و بدون هالوجن |
5 اینچ مینی TFT HDMI LCD Display (برای استفاده از Raspberry) ، 5 اینچ سیگنال کوچک HDMI TFT Display
تعریف پین HDMI:
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 محافظ صفحه نمایش |
| 3 | داتا2 |
| 4 | اطلاعات T.M.D.S 1+ |
| 5 | T.M.D.S DATA1 محافظ صفحه نمایش |
| 6 | اطلاعات TMDS- |
| 7 | اطلاعات T.M.D.S0+ |
| 8 | T.M.D.S DATA0 محافظ صفحه نمایش |
| 9 | اطلاعات T.M.D.S |
| 10 | ساعت اطلاعات T.M.D.S+ |
| 11 | T.M.D.S DATA CLOCK صفحه محافظ |
| 12 | ساعت اطلاعات T.M.D.S |
| 13 |
CEC (کنترول الکترونیک مصرف کننده، اختیاری الکترونیکی کنترل کننده مصرف کننده (متمرکز بر کنترل کننده مصرف کننده) |
| 14 | رزرو شده (در کابل اما N.C. در دستگاه) |
| 15 | ساعت SCL ((DDC) |
| 16 | داده های SDA ((DDC) |
| 17 | زمین DDC/CEC |
| 18 | قدرت 5 ولت |
| 19 | سیم های سنجش قابل تعویض گرم |
تعریف پین USB 5V:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
تعریف پین USB TP:
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |

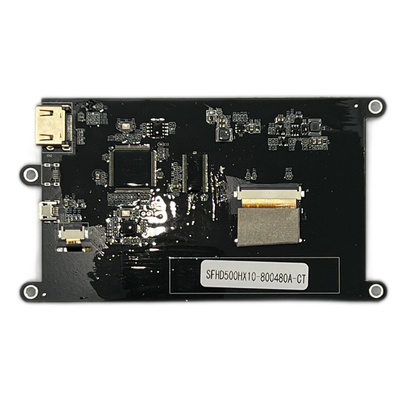

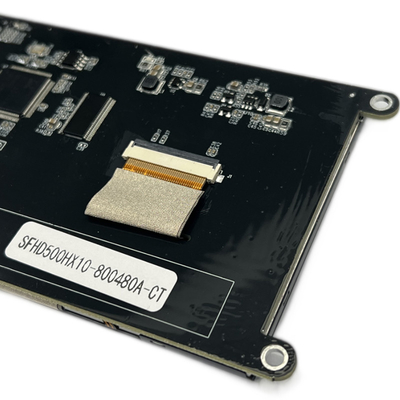

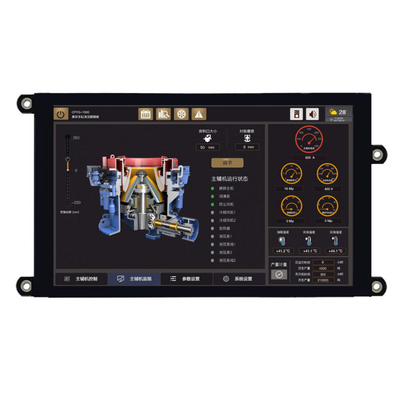

صفحه نمایش 5 اینچی مینی TFT HDMI LCD (برای استفاده از Raspberry) ، صفحه نمایش 5 اینچی کوچک سیگنال HDMI TFT تصویر محصول
صفحه لمسی ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را در ترکیب ارائه می دهد.
ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، اشکال، درمان لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
با ما تماس بگیرید
ما دوست داریم درباره پروژه های شما بشنویم، اگر سوالی دارید، می توانید با ما در sales2@saef.com.cn تماس بگیرید
