جزئیات محصول:
|
اندازه نمایشگر: | 1.9 اینچ (48.26 میلی متر قطر) | قطعنامه: | 176 (H) × 320 (V) پیکسل |
---|---|---|---|
تکنولوژی: | IPS TFT (به طور معمول سیاه) | رابط: | حالت دوگانه (SPI + 8 بیتی موازی 8080) |
آی سی درایور: | ST7789P3 (پشتیبانی از 262k رنگ) | روشنایی: | 350 cd/m2 (nits) |
دمای عملیاتی: | -20°C تا +70°C (درجه صنعتی) | نور پس زمینه: | LED ، نوع 80mA. | 40،000 ساعت طول عمر |
منبع برق: | آنالوگ 2.5V-3.3V. منطق 1.65V-3.3V. | NTSC Color Gamut:: | 55 ٪ (CIE 1931) |
صفحه لمسی: | صفحه لمسی: اختیاری (ساختار G+F، I²C، تراشه CST816D) | انطباق: | REACH & RoHS سازگار و بدون هالوژن |
برجسته کردن: | 1صفحه نمایش LCD IPS TFT 9 اینچی,صفحه LCD موازی SPI ST7789P3,صفحه نمایش TFT با وضوح 176x320,SPI parallel ST7789P3 LCD,176x320 resolution TFT screen |
SFTO190JY-7267A-CT یک ماژول LCD TFT IPS 1.9 اینچی است که برای کنترلهای صنعتی، دستگاههای پزشکی و ابزارهای پرتابل طراحی شده است. این ماژول با درایور ST7789P3 و فناوری صفحه سخت IPS، زوایای دید 178 درجه، نسبت کنتراست 900:1 و طیف رنگی 55% NTSC را ارائه میدهد - که دید قابل اطمینان را در محیطهای شدید (-20 درجه سانتیگراد تا +70 درجه سانتیگراد) تضمین میکند.
از هر دو رابط SPI (4 سیم) و 8 بیتی 8080 موازی برای ادغام یکپارچه با ARM Cortex-M/R، Raspberry Pi Pico و سایر پلتفرمهای تعبیهشده پشتیبانی میکند.
پینهای درایور نور پسزمینه جریان ثابت اختصاصی (LED+/LED-) طول عمر را به 40000 ساعت افزایش میدهند (صفحه 8).
(2) ساختار مقاوم
از طریق ذخیرهسازی -30 درجه سانتیگراد تا 80 درجه سانتیگراد، محافظت ESD ±8 کیلوولت و تستهای سقوط 60 سانتیمتری (مطابق با IEC 60068-2-32) تأیید شده است.
شیشه پوششی تقویتشده شیمیایی اختیاری (سختی ≥6H) با انتقال نور ≥85% (صفحه 5).
(3) عملکرد نوری دقیق
مساحت فعال: 22.7 × 42.72 میلیمتر | فاصله پیکسل: 0.1335 میلیمتر | ماتریس راهراه عمودی RGB.
نقطه سفید کالیبرهشده کارخانهای (CIE 1931 x=0.302/y=0.325) برای دقت رنگ پزشکی/صنعتی (صفحه 12).
کد اولیه آزمایششده برای پلتفرمهای STM32/Arduino (صفحات 18-19).
نقشههای مکانیکی، نمودارهای زمانبندی و گزارشهای تست نوری (استاندارد BM-7) موجود است.
راهحل چند لمسی اختیاری (IC CST816D از طریق I²C) با لمینیت OCA.
◾ با دستورالعملهای RoHS (EU 2015/863)، REACH SVHC و Halogen-Free مطابقت دارد.
◾ بستهبندی با الزامات قابلیت بازیافت EU 2025/40 (از سال 2026) مطابقت دارد.
ابعاد مکانیکی
اطلاعات محصول
ویژگیها | جزئیات | واحد |
اندازه نمایشگر (قطری) | 1.9 اینچ | اینچ |
نوع LCD | IPS TFT | - |
حالت نمایش | معمولاً سیاه | - |
وضوح | 170 RGB(H) x 320(V) | پیکسل |
جهت دید | همه | - |
اندازه ماژول | 25(W) x 49.33(H) x 2.11(T) | میلیمتر |
مساحت فعال | 22.7(W) x 42.72(H) | میلیمتر |
اندازه پیکسل | 0.1335(W) x 0.1335(H) | میلیمتر |
آرایش رنگ | راهراه عمودی RGB | - |
رابط | SPI/موازی | - |
رنگهای نمایشگر | 262K | - |
IC درایور | ST7789P3 | - |
با یا بدون صفحه لمسی | بدون | - |
دمای عملیاتی | -20℃~70℃ | ℃ |
دمای ذخیرهسازی | -30℃~80℃ | ℃ |
روشنایی سطح | 350 | cd/m2 |
مشخصات CTP
دسته | پارامتر | مشخصات |
عمومی |
ساختار | شیشه پوششی + فیلم سنسور ITO (G+F) |
ابعاد کلی | 31.0 (H) x 55.33 (V) x 3.64 (T) میلیمتر | |
تقویت لنز پوششی | تقویتشده شیمیایی | |
سختی سطح لنز پوششی | ≥6H (سختی مداد) | |
نرخ انتقال نور | ≥85% | |
دمای عملیاتی | -20℃ ~ +70℃, ≤90% RH | |
دمای ذخیرهسازی | -30℃ ~ +80℃, ≤90% RH | |
الکتریکی |
رابط | I2C |
IC لمسی | CST816D | |
ولتاژ منبع تغذیه (VDD) | 2.8V ~ 3.3V | |
مقاومت میزبان (SDA/SCL) | قابل تنظیم در برد اصلی | |
نقطه لمسی | تک لمسی، چند لمسی اختیاری | |
محیطی | شرایط عملیاتی | قابل تنظیم |
سطح ویژگیها |
جوهر سطح | نوع شفاف |
تصفیه سطح | قابل تنظیم | |
لمینیت LCD-TP | AIR، اتصال OCA اختیاری | |
انطباق | استانداردهای مواد | مطابق با RoHS و Halogen-Free |
حداکثر رتبهبندیهای مطلق
مورد | نماد | حداقل | حداکثر | واحد |
ولتاژ منبع منطقی | IOVCC | -0.3 | 4.0 | V |
ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
دمای عملیاتی | Top | -20 | 70 | ℃ |
دمای ذخیرهسازی | Tst | -30 | 80 | ℃ |
مشخصات DC
مورد | نماد | حداقل | معمولی | حداکثر | واحد |
ولتاژ منبع آنالوگ | VCC | 2.5 | 2.75 | 3.3 | V |
ولتاژ منبع منطقی | IOVCC | 1.65 | 1.8 | 3.3 | V |
ولتاژ بالا ورودی | VIN | 0.7*IOVCC | - | IOVCC | V |
ولتاژ پایین ورودی | VIL | GND | - | 0.3*IOVCC | V |
ولتاژ بالا خروجی | VOH | 0.8*IOVCC | - | IOVCC | V |
ولتاژ پایین خروجی | VOL | GND | - | 0.2*IOVCC | V |
جریان ورودی | IIN | - | 20 | - | mA |
مشخصه نور پسزمینه
مورد | نماد | حداقل | معمولی | حداکثر | واحد |
ولتاژ مستقیم | VF | - | 3.2 | - | V |
جریان مستقیم | IF | - | 80 | - | mA |
اتلاف توان | Pd | - | 256 | - | mW |
طول عمر LED (25 ºC) | - | 30000 | 40000 | - | ساعت |
تعاریف پین
Pin.No | نماد | توضیحات | |||||||||
1 | GND | زمین | |||||||||
2 | VCC | منبع تغذیه برای آنالوگ | |||||||||
3 | IM2 |
|
|||||||||
4 | IM1 | ||||||||||
5 | RESET | پین ریست LCM | |||||||||
6 | CS | پین انتخاب تراشه (فعالسازی “Low”) | |||||||||
7 | DC/SCL | پین ساعت سریال. | |||||||||
8 | WR/RS | پین انتخاب رجیستر. | |||||||||
9 | RD | فعالسازی خواندن در رابط موازی 8080 MCU. | |||||||||
10 | SDA | پین ورودی/خروجی رابط SPI | |||||||||
11-18 | DB0-DB7 | باس داده رابط موازی MCU. | |||||||||
19 | SDO | پین خروجی رابط SPI. | |||||||||
20 | LED+ | آند نور پسزمینه | |||||||||
21-24 | LED- | کاتد نور پسزمینه | |||||||||
25 | GND | زمین | |||||||||
26-29 | NC | NC | |||||||||
30 | GND | زمین |

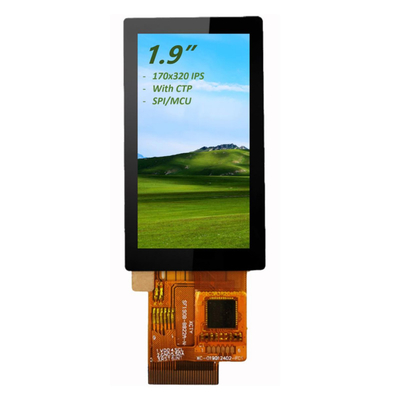

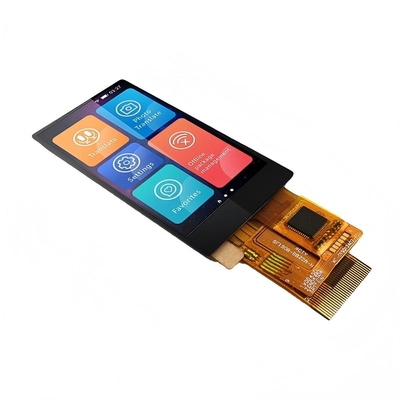

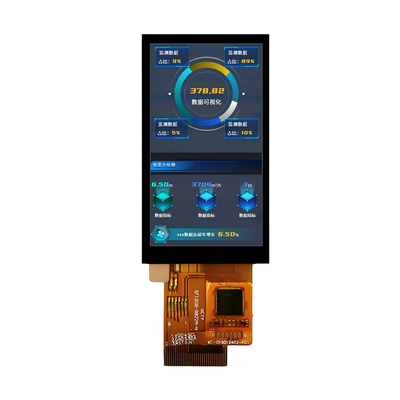

تصویر محصول
