جزئیات محصول:
|
اندازه صفحه نمایش: | مورب 15.6 اینچی | نوع نمایش: | ماژول LCD صنعتی TFT |
---|---|---|---|
قطعنامه: | 1080 × 1920 پیکسل (نوار RGB) | دمای ذخیره: | 30- تا 80+ درجه سانتی گراد |
دمای عملیاتی: | -35 درجه سانتی گراد تا +85 درجه سانتی گراد | روشنایی: | 500 سی دی در متر مربع |
نسبت کنتراست: | 1200:1 (تایپ.) | رابط: | ورودی LVD 8 بیتی ، اتصال I-PEX |
درمان سطح: | پوشش های AG/AR/AF (قابل انتخاب) | تکنولوژی لمسی: | پنل لمسی خازنی |
پوشش شیشه ای: | شیشه گوریل/شیشه ای معتدل/PMMA | نقاط تماس: | 10 نقطه چند لمسی |
رابط لمسی: | I2C/USB/RS232 (قابل تنظیم) | گزینه های IC: | eeti ، ilitek ، cypress ، goodix |
سفارشی سازی: | چاپ ابریشم ، آرم ، برش | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | صفحه نمایش TFT صنعتی FHD,صفحه نمایش TFT صنعتی با ظرفیت لمسی,Capacitive Touch Panel Industrial TFT Display |
معرفی صفحه نمایش صنعتی TFT SFTO1560JD-7328BN یک صفحه نمایش حرفه ای 15.6 اینچی FHD برای محیط های سخت
درSFTO1560JD-7328BNیک دستگاه با کارایی بالا استماژول LCD TFT صنعتیطراحی شده برای کاربردهای قوی در محیط های صنعتی، پزشکی، هوافضا و دریایی.15.6 اینچ قطر منطقه فعالورزولوشن Full HD (1920 x 1080)، این صفحه نمایش در شرایط شدید وضوح و قابلیت اطمینان استثنایی را ارائه می دهد.
ویژگی های کلیدی:
مشخصات فنی:
کاربردها:
چرا SFTO1560JD-7328BN را انتخاب کنید؟
مناسب برای سازندگان OEM و سیستم های یکپارچه کننده در اروپا و ایالات متحده است:
SFTO1560JD-7328BN برای پاسخگویی به خواسته هایاتوماسیون صنعتی، مراقبت های بهداشتی و بخش های هوافضاطراحی فشرده آن، روشنایی بالا، و تحمل درجه حرارت گسترده آن را به یک انتخاب برتر برای حرفه ای که نیاز بهقابلیت اطمینان بدون سازش.
امروز با ما تماس بگیرید برای سفارشات عمده یا سفارشی سازی!
در شرکت Saef Technology Limited، ماپشتیبانی از انتهای تا انتهایبرای نیازهای نمایش صنعتی شما. در چین مستقر با توزیع جهانی، ما تحویل سریع و کمک های فنی را برای مشتریان درآمریکای شمالی و اروپا.
مشخصات
پارامتر | مشخصات | واحد |
منطقه فعال | 345.6 ((W) × 194.4 ((H) | mm |
تعداد پیکسل ها | 1920 x RGB x 1080 | پیکسل |
پیکسل پیچ | 0.18 ((W) × 0.18 ((H) | mm |
ترتیب پیکسل | RGB نوار عمودی | |
حالت نمایش | معمولا سیاه | |
رنگ های نمایش | 8بيت | رنگ ها |
درمان سطح | HC | |
نسبت کنتراست | حدود 1200 دقیقه1000 | |
زاویه دید ((CR>10) | نوع 85/85/85/85 | درسته |
طیف رنگ | 72% NTSC | |
روشنایی | ۵۰۰تا ۴۲۵ دقیقه | cd/m2 |
یکنواخت روشنایی | 80٪ معمولا 75٪ دقیقه | |
مصرف برق | مکس10.65W نوع 9.55W | وات |
ابعاد طرح | 363.8*2159 | mm |
وزن | تایپ: 850 گرم | گرام |
ابعاد بیرونی
تعریف پین رابط
نه، نه |
نماد |
نه، نه |
نماد |
||
1 |
RE3P |
ورودی داده های دیفرانسیل LVDS مثبت کانال E3 ((Even) |
21 |
RO1N |
داده های فرقی منفی LVDS در کانال ورودی O1 ((Odd) |
2 |
RE3N |
داده های ورودی دیفرانسیل LVDS منفی کانال E3 ((Even) |
22 |
RO0P |
داده های دیفرانسیل LVDS مثبت در کانال O0 ((Odd) |
3 |
RECLKP |
ورودی مثبت ساعت دیفرانسیل LVDS t (Even) |
23 |
RO0N |
داده های دیفرانسیل LVDS منفی در کانال ورودی O0 ((Odd) |
4 |
به یاد داشته باشید |
ورودی ساعت دیفرانسیل LVDS منفی |
24 |
GND |
LCD زمین |
5 |
RE2P |
ورودی داده های دیفرانسیل LVDS مثبت کانال E2 ((Even) |
25 |
NC |
SDA برای استفاده از SAEF، این پین باید باز باشد |
6 |
RE2N |
داده های ورودی دیفرانسیل LVDS منفی کانال E2 ((Even) |
26 |
NC |
SCL برای استفاده از SAEF، این پین باید باز باشد |
7 |
GND |
LCD زمین |
27 |
NC |
MTP برای استفاده از SAEF، این پین باید باز باشد |
8 |
RE1P |
ورودی داده های دیفرانسیل LVDS مثبت کانال E1 ((Even) |
28 |
LCD_VCC |
قدرت LCD 3.3V |
9 |
RE1N |
داده های ورودی دیفرانسیل LVDS منفی کانال E1 ((Even) |
29 |
LCD_VCC |
قدرت LCD 3.3V |
10 |
RE0P |
ورودی داده های دیفرانسیل LVDS مثبت کانال E0 ((Even)) |
30 |
LCD_VCC |
قدرت LCD 3.3V |
11 |
RE0N |
داده های ورودی دیفرانسیل LVDS منفی کانال E0 ((Even)) |
31 |
LED_PW م |
نور پس زمینه تنظیم کنید3.3V(3V~3.6V) |
12 |
RO3P |
ورودی داده های دیفرانسیل LVDS مثبت کانال O3 ((Odd) |
32 |
LED_EN |
پین رو فعال کن3.3V(3V~3.6V) |
13 |
RO3N |
داده های ورودی دیفرانسیل LVDS منفی کانال O3 ((Odd) |
33 |
GND |
زمین |
14 |
GND |
LCD زمین |
34 |
STBYB |
"پين تنظیم حالت آماده گيري عميق" |
15 |
ROCLKP |
ورودی مثبت ساعت دیفرانسیل LVDS t (Odd) |
35 |
RSTB |
تنظیم مجدد دستگاه برای IC راننده LCD، فعال کم |
16 |
ROCLKN |
ورودی منفی ساعت دیفرانسیل LVDS |
36 |
GND |
زمین |
17 |
GND |
LCD زمین |
37 |
BL_POW اورژانس |
منبع برق +12V Vi |
18 |
RO2P |
ورودی داده های دیفرانسیل LVDS مثبت کانال O2 ((Odd) |
38 |
BL_POW اورژانس |
منبع برق +12V Vi |
19 |
RO2N |
داده های ورودی دیفرانسیل LVDS منفی کانال O2 ((Odd) |
39 |
BL_POW اورژانس |
منبع برق +12V Vi |
20 |
RO1P |
کانال O1 ((Odd) ورودی داده های دیفرانسیل LVDS مثبت |
40 |
BL_POW اورژانس |
منبع برق +12V Vi |
ویژگی های نوری
ماده |
نماد |
شرایط |
دقیقه |
-آره. |
مکس |
واحد |
روشنایی |
فشار خون |
θ=0° |
425 |
500 |
... |
cd/m2 |
L255 یکسانی |
△Bp |
|
75 |
80 |
... |
% |
زاویه دید |
θL |
Cr≥10 |
... |
85 |
... |
دگ |
|
θR |
|
... |
85 |
... |
|
|
ψT |
|
... |
85 |
... |
|
|
ψB |
|
... |
85 |
... |
|
نسبت کنتراست |
Cr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
مختص رنگ CIE1931 |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
وای |
|
0.299 |
0.329 |
0.359 |
|
طیف رنگ |
|
NTSC |
... |
72 |
... |
% |
گاما |
|
25°C |
2.0 |
2.2 |
2.4 |
% |
صداي متقابل |
|
25°C |
... |
... |
2 |
% |
ویژگی های روشنایی پس زمینه
پارامتر |
نماد |
ارزش ها |
واحد |
||
|
|
دقیقه ای |
-آره. |
مکس |
|
ولتاژ تغذیه LED |
V LED |
28 |
30 |
31 |
V |
جریان تغذیه LED |
ILED |
- |
252 |
- |
mA |
مصرف برق |
PLED |
- |
8.89 |
9.19 |
W |
مقدار LED |
QLED |
- |
40 |
- |
EA |
طول عمر LED |
TLED |
40000 |
50000 |
- |
ساعت ها |
مشخصات CTP (اختیاری)
دسته بندی | پارامتر | مشخصات |
عمومی | ساختار | شیشه پوشش + شیشه DITO |
تقویت لنز پوشش | تقویت شیمیایی | |
سختی سطح پوشش لنز | ≥6H (سختی مداد) | |
نرخ انتقال نور | ≥85% | |
دمای کار | -30°C ~ +80°C، RH ≤85% | |
دمای ذخیره سازی | -35°C ~ +85°C، ≤85٪ RH | |
برق | رابط | IIC / USB / UART |
آی سی لمس | IL12511 | |
ولتاژ منبع برق (VDD) | 3.3 ولت یا 5 ولت (انتخابی) | |
مقاومت میزبان (SDA/SCL) | قابل تنظیم در صفحه اصلی | |
محیط زیست | شرایط عملیاتی | عملکرد در مه/آب سطحی |
خواص سطح | جوهر سطح | ضد ماوراء بنفش |
درمان سطح | ضد درخشش (مه: ۱۰٪) | |
لایه بندی LCD-TP | OCA (چسب نوری شفاف) | |
رعایت | استانداردهای مادی | مطابق با RoHS و بدون هالوجن |

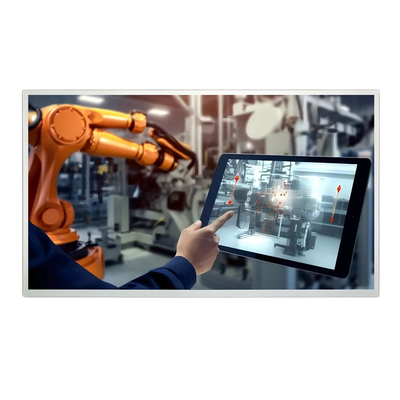

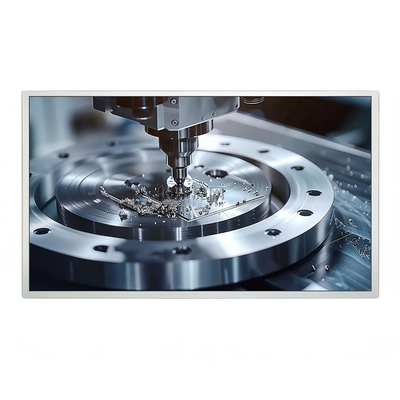

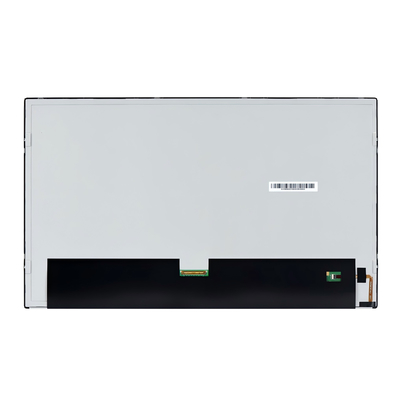

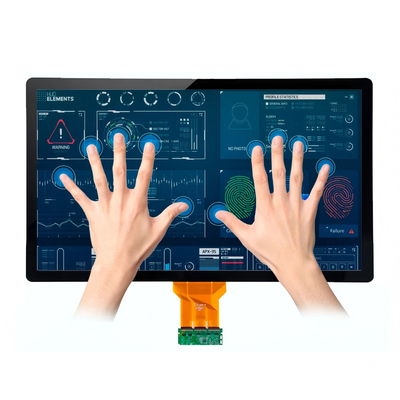

تصویر محصول
