جزئیات محصول:
|
| کلمات کلیدی: | صفحه نمایش 13.3 اینچی TFT LCD | وضوح: | 1920*1080 پیکسل |
|---|---|---|---|
| اندازه LCD: | 305.1 x 178.5 x 2.45 mm (w/o لمس) | LCD با لمس: | 327.2 x 215.2 x 6.3 میلی‌متر (با لمس) |
| منطقه ی فعال: | 293.76 x 165.24 میلی متر | رابط LCD: | EDP |
| رابط CTP: | یو اس بی | صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی پروژکتیو) |
| درخشندگی سطحی: | 300 سی دی / متر مربع - 1000 سی دی / متر مربع | دمای عملیاتی: | -10 تا +60 درجه سانتیگراد |
| دمای ذخیره: | -20 تا +60 درجه سانتیگراد | نوع نمایش: | زاویه دید کامل IPS |
| درمان سطح: | 25درصد، 3 ساعت | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7 م | طول عمر LED: | 30000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 13صفحه نمایش TFT صنعتی.3 اینچی,13.3 اینچ مانیتور LCD صنعتی TFT,صفحه نمایش TFT صنعتی با وضوح FHD,13.3 Inch Industrial TFT LCD Monitor,FHD Resolution Industrial TFT Display |
||
چین نمایشگر صنعتی TFT 13.3 اینچ، 13.3 اینچ FHD رزولوشن مانیتور LCD لمسی ظرفیت صنعتی
نمایشگر LCD TFT SFTO1330JD-7057A-CT یک ماژول LCD TFT متریکس فعال 13.3 اینچی با رنگ است که از سیلیکون TFT (ترانزیستورهای فیلم نازک) بی شکل به عنوان دستگاه های سوئیچ فعال استفاده می کند.SFTO1330JD-7057A-CT ماژول صفحه نمایش LCD TFT دارای 13.3 اینچ منطقه فعال سنجیده شده قطری با رزولوشن های Full-HD (1920 پیکسل افقی با 1080 پیکسل عمودی) هر پیکسل به قرمز، سبز،نقاط آبی که در نوار عمودی ترتیب داده شده اند و این ماژول می تواند 16.7M ((گرده) ((6bit+2FRC) رنگ ها و طیف رنگی 72٪. درایور LED برای رانندگی با نور پس زمینه در این مدل ساخته شده است.
نمایشگر LCD SFTO1330JD-7057A-CT TFT در حال نشان دادن گرافیک و متون بر روی 1920×3×1080 dotpanel با رنگ های 16.7M با استفاده از رابط eDP (Embedded Display Port) Ver1.2 و ارائه +3.ولتاژ تغذیه 3VDC برای رانش پانل TFT-LCDدر این صفحه نمایش LCD SFTO1330JD-7057A-CT TFT، فیلترهای رنگی برای عملکرد رنگی عالی برای تحقق تصاویر روشن تر و واضح تر، گنجانده شده است.این نمایشگر را برای استفاده در برنامه های چند رسانه ای بهینه می کند.بهترین دید در همه جهت ها.بدون کنترل LED با نور پس زمینه. مشخصات سرعت انتقال EDP: 2.7Gbps / 2 lane 8bit.
* نوع ذخایر
* رابط eDP
* پاسخ سریع
* عمق رنگ 6 بیتی (Hi-FRC) ، نمایش 16.7M رنگ
* نور پس زمینه نوع لبه (LED)
* با RGB98٪ و NTSC72٪ سازگار است
* نسبت روشنایی و کنتراست بالا، انعکاس پایین و زاویه دید گسترده
* فقط DE (داده فعال)
* بدون Rohs و Halogen
* TEO 6.0، ES6.0 مطابق
* اصلاح گاما
ویژگی ها:
| کلمات کلیدی: | 13صفحه نمایش TFT صنعتی.3 اینچی |
| قطعنامه: | 1920*1080 پیکسل |
| LCD با لمسی: | 327.2 × 215.2 × 6.3 میلی متر (با لمس) |
| رابط LCD: | EDP |
| صفحه لمسی: | CTP (پاشگاه لمسی ظرفیتی) |
| اندازه LCD: | 305.1 X 178.5 X 2.45 میلی متر (بدون لمس) |
| منطقه فعال: | 293.76 × 165.24 میلی متر |
| رابط CTP: | USB |
| نورپردازی سطح: | 300 Cd/m2 - 1000 Cd/m2 |
| دمای عملیاتی: | -10°C تا +60°C |
| دمای ذخیره سازی: | -20°C تا +60°C |
| درمان سطح: | 25درصد، 3 ساعت |
| رنگ نمایش: | 16.7M |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| نوع صفحه نمایش: | زاویه های دید کامل IPS |
| نسبت کنتراست: | 1000 |
| طول عمر LED: | 30،000 ساعت |
| انطباق | مطابقت با REACH و RoHS |
چین نمایشگر صنعتی TFT 13.3 اینچ، 13.3 اینچ FHD رزولوشن مانیتور LCD لمسی ظرفیت صنعتی
تعریف پین نمایش
1 NC بدون اتصال
2 H-GND زمین
3 LAN1_N لینک سیگنال مکمل _Lane1
4 LAN1_P پیوند سیگنال واقعی _Lane1
5 H-GND زمین
6 LAN0_N لینک سیگنال مکمل _Lane0
7 LAN0_P پیوند سیگنال واقعی _Lane0
8 H-GND زمین با سرعت بالا
9 AUXP ارتباط سیگنال واقعی _کانال کمکی
10 AUXN لینک سیگنال مکمل _کانال کمکی
11 زمین H-GND
12 منبع برق LCD_VCC، 3.3V (معمولاً)
13 منبع برق LCD_VCC، 3.3V (معمولاً)
14 BIST پانل خود آزمایش فعال
15 H-GND زمین
16 H-GND زمین
17 HPD HPD ((Hot Plug Detect) پین سیگنال
18 BL_GND زمین با سرعت بالا
19 BL_GND زمین با سرعت بالا
20 BL_GND زمین با سرعت بالا
21 BL_GND زمین با سرعت بالا
22 BL_EN نور پس زمینه روشن/ خاموش
۲۳ BL_PWM روشنایی عقب PWM Dimming
24 NC هیچ اتصال
25 NC هیچ اتصال
۲۶ قدرت روشنایی BL_PWR
۲۷ قدرت روشنایی BL_PWR
28 قدرت روشنایی BL_PWR
29 قدرت روشنایی BL_PWR
30 NC بدون اتصال
تعریف پین USB PCAB
1 VCC
دو تا USB
3USB+
4 GND

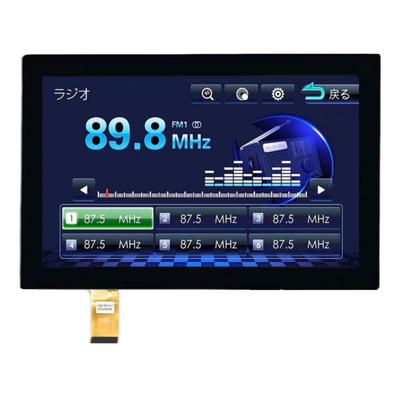

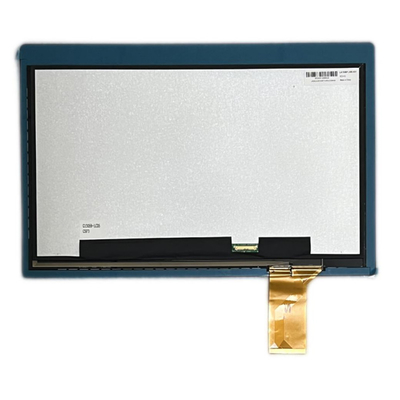

چین نمایشگر صنعتی TFT 13.3 اینچ، 13.3 اینچ FHD رزولوشن مانیتور LCD لمسی ظرفیت صنعتی تصویر محصول
تاسیسات کارخانه و گواهینامه ها
لمس ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را در ترکیب ارائه می دهد.
ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، اشکال، درمان لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
معرفی صفحه لمسی OCA مواد اتصال
با توسعه تکنولوژی، دستگاه های الکترونیکی ما به طور فزاینده ای، به ویژه توسعه صفحه نمایش لمسی،برای مواد نوری برای ساختار پیوند نوری بالاتر و بالاتر می شوند، که نیاز به شفافیت بی رنگ، انتقال نور بیش از 98٪، قدرت اتصال خوب، می تواند در دمای اتاق یا دمای متوسط درمان شود،و دارای ویژگی های کوچک کوچک شدن مقاوم سازی هستندچسب های نوری ساخته شده از مواد مختلف مانند سیلیکون، رزین آکریلیک، پلی استر اشباع نشده، پلی اورتان، رزین اپوکسی و غیره.
1OCA چیست؟
OCA (Optically Clear Adhesive) یک نوار چسب دو طرفه بدون ماده ماتریسی است که با ساخت چسب اکریلیک نوری به مواد بدون بستر به دست می آید.و سپس لایه ای از فیلم آزاد کننده را بر روی لایه های بالا و پایین لایه بندی می کند.
2مزیت های OCA
تمیز بودن بالا، انتقال نور بالا، مه کم ضخامت لایه چسب یکنواخت و صاف بودن بالا چسبندگی بالا و قدرت چسبندگی بالا پس از ورق بندی نرم تا نرمنرم تا سخت، سخت به سخت می تواند نصب شود، و مواد مناسب دارای کاربرد گسترده ای است.
3شرکت تولیدی OCA
3M و tesa اصلی ترین آنها هستند و ظرفیت تولید 3M عمدتا توسط تولید کنندگان LCD سنتی برای مدت طولانی اشغال شده است و اساساً بازار پیشرفته را اشغال می کند.میتسوبیشی و نیتو دنکو از ژاپن، کره جنوبی LG Chem و SKC از کره جنوبی است.
4OCR چیست؟
OCR (Optical Clear Resin) یک نوع چسب نوری است، زیرا چسب در حالت مایع است، همچنین به عنوان چسب نوری مایع، چسب آب نوری یا LOCA شناخته می شود.چسب بی رنگ و شفاف استدر زمینه لایه بندی نوری، در مقایسه با نوارهای سنتی OCA،OCR دارای مزایای منحصر به فرد در اندازه بزرگ است، سطوح منحنی، محیط های خشن و زمینه های دیگر.
5مزایای OCR/LOCA
1) کاربرد قوی، یک چسب می تواند با انواع محصولات لایه بندی مطابقت داشته باشد؛
2) چسب مایع دارای روان بودن قوی است، به ضخامت جوهر حساس نیست و پر کردن شکاف خوب دارد.
3) برای لایه بندی بزرگ مناسب است و هیچ محدودیتی در اندازه محصول لایه بندی وجود ندارد؛
4) برای لایه بندی سطح یا لایه بندی ساختارهای پیچیده مناسب است.
5) بهره وری بالای لایه بندی و عملکرد خوب بازکاری؛
6) پیوند شیمیایی، پیوند کمتر تحت تاثیر دمای است و ثبات پیوند قوی است.
6شرکت های تولید OCR/LOCAعبارتند از: Wacker، Henkel، Momentive، DuPont؛
شرکت SAEF Technology متعهد به ارائه راه حل های کامل برای مواد کاربردی برای صنایع هوشمند و لمسی است.و محصولات OCR سیلیکونی با حساسیت بالا را برای صفحه های لمسی که در فرآیند لایه بندی نوری از اجزای نمایش مانند شیشه پوشش استفاده می شود، توسعه داده است، سنسورهای لمسی و ماژول های LCD. ترکیب سیلیکون OCR و شیشه A / R به خوبی مشکل از دست دادن نور در لایه هوا بین صفحه لمسی و صفحه نمایش را حل می کند.که می تواند کنتراست را 400 درصد در نور خورشید افزایش دهد و دید صفحه نمایش لمسی را در داخل و خارج بهبود بخشد.سیلیکون OCR برای پانل های لمسی با حساسیت بالا می تواند برای مدت طولانی در محدوده -50-200 °C استفاده شود،که عملکرد قابل اطمینان صفحه نمایش را بهبود می بخشد و بنابراین عمر محصول نمایش را افزایش می دهددر مقایسه با اجزای نصب شده در قاب، سیلیکون OCR / LOCA برای صفحه لمسی با حساسیت بالا همچنین می تواند تأثیر تأثیرات خارجی را کاهش دهد، مقاومت در برابر ضربه و مقاومت خم را بهبود بخشد.و افزایش قابلیت اطمینان صفحه لمسیOCR سیلیکون مایع طیف گسترده ای از ضخامت های چسبندگی محصول را امکان پذیر می کند، شکاف های بین جوهر و پوشش را بهتر پر می کند و طراحی های نازک تر را امکان پذیر می کند.
