جزئیات محصول:
|
| کلمات کلیدی: | 21صفحه نمایش TFT صنعتی.5 اینچ | قطعنامه: | 1920*1080 پیکسل |
|---|---|---|---|
| اندازه LCD: | 495.6 x 292.2 x 10.57 (بدون لمس) | LCD با لمس: | 526 x 324 x 15.16 (با لمس) |
| منطقه فعال: | 476.064 ((H) × 267.786 ((V) | رابط LCD: | LVDS |
| رابط CTP: | یو اس بی | صفحه لمسی: | CTP |
| درخشندگی سطحی: | 1000 سی دی بر متر مربع | دمای عملیاتی: | -0°C تا +50°C |
| دمای ذخیره: | -20 تا +60 درجه سانتیگراد | نوع نمایش: | زاویه دید کامل IPS |
| درمان سطح: | 25درصد، 3 ساعت | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7 م | طول عمر LED: | 30000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 21صفحه نمایش TFT صنعتی.5 اینچ,صفحه نمایش TFT صنعتی قابل خواندن نور خورشید,Sunlight Readable Industrial TFT Display |
||
** دانلود صفحه اطلاعات **
SFTO2150SM-7048A3CT مشخصات.pdf

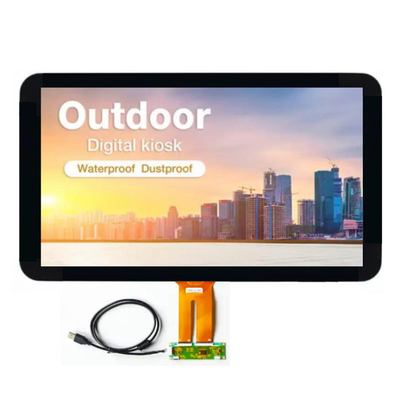

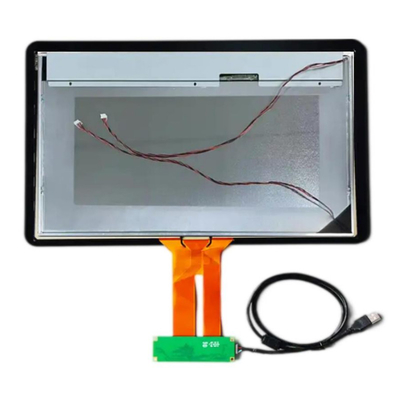

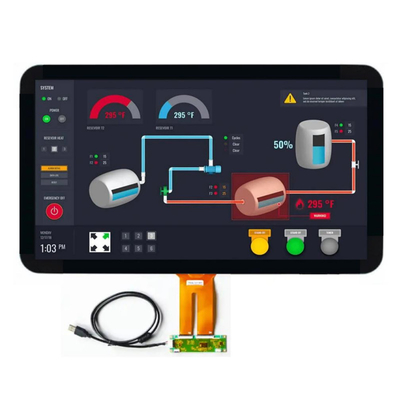

معرفی صفحه نمایش LCD TFT 21.5 اینچی قابل خواندن نور خورشید با صفحه نمایش لمسی USB
تجربه بصری خود را با صفحه نمایش LCD TFT 21.5 اینچی قابل خواندن در نور خورشید، که به طور خاص برای کاربردهای صنعتی طراحی شده است، ارتقا دهید.این صفحه نمایش پیشرفته برای ارائه وضوح و دید استثنایی حتی در روشن ترین محیط ها طراحی شده است، که باعث می شود آن را انتخاب مناسب برای برنامه های کاربردی در فضای باز، کیوسک ها و پانل های کنترل.
ویژگی های کلیدی:
قابل خواندن در نور خورشید:تکنولوژی پیشرفته LED Backlight ما تضمین می کند که صفحه نمایش در زیر نور مستقیم خورشید روشن و پر جنب و جوش باقی بماند، که اجازه می دهد تا در هر شرایط نورپردازی کار بدون مشکل انجام شود.
عملکرد لمسی:صفحه نمایش لمسی USB یکپارچه یک رابط کاربری پاسخگو و بدیهی را فراهم می کند که تعامل آسان با برنامه های شما و بهبود تجربه کاربر را امکان پذیر می کند.
طراحي پايدار:این صفحه نمایش که با مواد صنعتی ساخته شده است، برای مقاومت در برابر شرایط سخت ساخته شده است، که طول عمر و قابلیت اطمینان برای پروژه های شما را تضمین می کند.
وضوح بالا:با وضوح FHD 1920*1080 که تصاویر واضح و رنگ های روشن را ارائه می دهد، این صفحه نمایش برای گرافیک دقیق و تجسم داده ها مناسب است.
اتصال همه کاره:مجهز به گزینه های ورودی متعدد، از جمله HDMI، نمایشگر با طیف گسترده ای از دستگاه ها و سیستم ها سازگار است.
کاربردها:
نمایشگر LCD TFT قابل خواندن نور خورشید ما برای کیوسک های بیرونی، اتوماسیون صنعتی، سیستم های حمل و نقل و محیط های خرده فروشی ایده آل است و درهای امکانات بی پایان را در بخش های مختلف باز می کند.
ویژگی ها:
* نوع ذخایر
* رابط LVDS
* پاسخ سریع
* عمق رنگ 6 بیتی (Hi-FRC) ، نمایش 16.7M رنگ
* نور پس زمینه نوع لبه (LED)
* سازگار با RGB98٪ و NTSC45٪ (NTSC72٪ نیز در دسترس است)
* نسبت روشنایی و کنتراست بالا، انعکاس پایین و زاویه دید گسترده
* فقط DE (داده فعال)
* بدون Rohs و Halogen
* TEO 6.0، ES6.0 مطابق
* اصلاح گاما
| کلمات کلیدی: | 21صفحه نمایش.5 اینچی PCAP TFT |
| قطعنامه: | 1920*1080 پیکسل |
| رابط LCD: | LVDS |
| اندازه LCD: | 495.6 X 292.2 X 10.57 میلی متر (بدون لمس) |
| LCD با لمسی: | 526 X 324 X 15.16 میلی متر (با لمس) |
| منطقه فعال: | 476.064 ((H) X 267.786 ((V) مم |
| رابط CTP: | USB |
| نورپردازی سطح: | 1000 Cd/m2 |
| صفحه لمسی: | CTP (پاشگاه لمسی ظرفیتی) |
| دمای عملیاتی: | -10°C تا +60°C |
| دمای ذخیره سازی: | -20°C تا +60°C |
| نوع صفحه نمایش: | زاویه های دید کامل IPS |
| نسبت کنتراست: | 1000 |
| طول عمر LED: | 30،000 ساعت |
| درمان سطح: | 25درصد، 3 ساعت |
| رنگ نمایش: | 16.7M |
| گواهی: | ISO9001:2015 / ISO1400:2015 |
| انطباق | مطابقت با REACH و RoHS |
Pبخش اولجادوگر
نقشه مکانیکی
تعریف پین نمایش
1 RxO0- ورودی داده های دیفرانسیل منفی LVDS (داده های غیرمعمول)
2 RxO0+ ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول)
3 RxO1- ورودی داده های دیفرانسیل منفی LVDS (داده های غیرمعمول)
4 RxO1+ ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول)
5 RxO2- ورودی داده های دیفرانسیل منفی LVDS (داده های غیرمعمول)
6 RxO2+ ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول)
زمین 7 GND
8 RxOCLK- ورودی ساعت دیفرانسیل LVDS منفی (ساعت غیرمعمول)
9 RxOCLK+ ورودی ساعت دیفرانسیل LVDS مثبت (ساعت غیرمعمول)
10 RxO3- ورودی داده های دیفرانسیل منفی LVDS (داده های عجیب)
11 RxO3+ ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول)
12 RxE0- ورودی داده های دیفرانسیل منفی LVDS (داده های حتی)
13 RxE0+ ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی)
14 GND زمین
15 RxE1- ورودی داده های دیفرانسیل منفی LVDS (داده های حتی)
16 RxE1+ ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی)
زمین 17 GND
18 RxE2- ورودی داده های دیفرانسیل منفی LVDS (داده های حتی)
19 RxE2+ ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی)
20 RxECLK- ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر)
21 RxECLK+ ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر)
22 RxE3- ورودی داده های دیفرانسیل منفی LVDS (داده های حتی)
23 RxE3+ ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی)
24 GND زمین 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC هیچ اتصال
28 ولتاژ ورودی منبع برق VDD
29 ولتاژ ورودی منبع برق VDD
30 ولتاژ ورودی منبع برق VDD
تعریف پین USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
تاسیسات کارخانه و گواهینامه ها
لمس ظرفیت پیش بینی شده (PCAP)
تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) یک پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را ارائه می دهد.
ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم.که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند..
شیشه پوشش:
1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF
سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232
