جزئیات محصول:
|
شماره مدل: | SFTO560SH-7316AN (بر اساس AT056TN52 v.3) | اندازه صفحه نمایش: | 5.6 اینچی مورب |
---|---|---|---|
قطعنامه: | 640 × 480 پیکسل (نوار RGB) | روشنایی: | 250 سی دی در متر مربع |
دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | تکنولوژی: | tn tft ، انتقال دهنده |
رابط: | RGB دیجیتال 24 بیتی | نور پس زمینه: | 15 LED ، 20،000-30،000 ساعت طول عمر |
منبع برق: | ولتاژ دوگانه | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | ماژول نمایش TFT صنعتی,ماژول نمایش LCD صنعتی TFT,ماژول نمایشگر LCD TFT با وضوح 640x480,Industrial TFT LCD Display Module,640x480 TFT LCD Display Module |
صفحه نمایش TFT درجه صنعتی 5.6 اینچ برای محیط های خشن
ماژول LCD SFTO560SH-7316AN TFT عملکرد بدون تعادل را در برنامه های کاربردی صنعتی تقاضا می کند.صفحه نمایش 6 اینچی دارای وضوح 640 × 480 با درمان سطح ضد درخشش است، تضمین دید واضح در شرایط نور محیط بالا (ضوء 250 cd/m2، کنتراست 500:1).
برای قابلیت اطمینان ساخته شده
کار بدون مشکل از -20 درجه سانتیگراد تا +70 درجه سانتیگراد با مقاومت به شوک مکانیکی 100G. ایده آل برای اتوماسیون کارخانه، دستگاه های پزشکی و سیستم های حمل و نقل که در آن ثبات حیاتی است.رابط 24 بیتی RGB از 16رنگ های.7M، در حالی که درایو دو ولتاژ مزاحمت سر و صدا را در محیط های هرج و مرج الکتریکی از بین می برد.
مزایای کلیدی برای مهندسان
✅ طول عمر نور پس زمینه: 15 ال ای دی سفید (30,000 ساعت @ 25 ° C)
✅ ادغام انعطاف پذیر: کنترل جهت اسکن (L / R، U / D پین)
✅ حفاظت محکم: ساخت و ساز ضد گرد و غبار از آزمون رطوبت 240 ساعت عبور می کند
✅ انطباق ساده: گواهینامه ROHS / REACH ، پمپ بدون Pb سازگار است
درخواست ها
HMI های صنعتی و پانل های کنترل
تجهیزات آزمایشی قابل حمل
دستگاه های نظارت پزشکی
کیوسک های بیرونی و سیستم های حمل و نقل
نکات مهم فنی
پیکسل پیچ: 58.8×176.4μm
زمان پاسخ: 25ms (معمولا)
زاویه دید: 70° ((H)/50° ((V)
توالی قدرت: زمان بندی بهینه شده ON / OFF
گارانتی: یک سال پوشش نقص عملکردی
توافق آماده است
با دستورالعمل های EU ROHS 2011/65/EU، REACH 1907/2006/EC و EMC برای یکپارچه سازی در تجهیزات صنعتی جهانی مطابقت دارد.
سفارش و پشتیبانی
برای قیمت گذاری حجم، گزینه های دم سفارشی FPC و اسناد فنی با دفتر مرکزی Shenzhen ما تماس بگیرید. همه ماژول ها شامل بسته بندی ایمن الکتروستاتیک و صفحات داده سازگار با IEC هستند.
درخواست سفارشی
تماسفروش2@saef.com.cnبرای نسخه های IP65 مهر و موم شده، گزینه های لمسی ظرفیت یا طرح های مرسوم لبه.
مشخصات
ویژگی ها | جزئیات |
اندازه صفحه نمایش ((شکل قطری) | 5.6 |
نوع LCD | TN TFT |
حالت نمایش | پخش کننده / معمولا سفید |
قطعنامه | ۶۴۰ RGB x ۴۸۰ |
جهت مشاهده | ساعت 12 |
جهت معکوس شدن مقیاس خاکستری | ساعت 6 |
طرح ماژول | 126.5 ((H) × 100 ((V) × 5.7 ((T) (توجه 1) |
منطقه فعال | 112.896 ((H) x84.672 ((V) |
اندازه پیکسل | 58.8*3*1764 |
ترتیب پیکسل | رنگ RGB |
درمان سطح قطبی کننده | ضد درخشش |
IC درایور | ILI6192A-01&ILI5481A |
رنگ های نمایش | 16.7M |
رابط | رابط 24 بیتی RGB |
با یا بدون پنل لمسی | بدون |
دمای کار | -20️70 |
دمای ذخیره سازی | -30️80 |
وزن | 100 |
ویژگی های نوری
ماده | نماد | شرایط | مشخصات | واحد | |||
دقیقه ای | -آره. | مکس | |||||
روشنایی روشن TFT ((اگر =20mA/LED) |
Lv |
معمولاً زاویه دید θX = φY =0o |
200 |
250 |
- |
cd/m2 |
|
نسبت کنتراست ((ببین 6.3) | CR | 600 | 1000 | - | |||
زمان پاسخ (ببین 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
سفید | XW | 0.25 | 0.30 | 0.35 | |||
یوا | 0.26 | 0.31 | 0.36 | ||||
زاویه دید (ببین 6.4) |
افقی | θX+ |
مرکز CR≥10 |
60 | 70 | - |
-دگ |
θX- | 60 | 70 | - | ||||
عمودی | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
نسبت NTSC ((Gamut) | - | 51.2 | - | % |
ویژگی های روشنایی پس زمینه
ماده | نماد | شرایط | دقیقه ای | -آره. | مکس | واحد |
ولتاژ روشنایی پس زمینه | VLED | Ta=25 oC، IF=20mA/LED | - | 9.3 | - | V |
جریان روشنایی پس زمینه | ILED | Ta=25 oC، VF=3.1V/LED | - | 100 | - | mA |
از بین رفتن قدرت | PD | - | 930 | - | mW | |
یکنواختی | متوسط | 75 | 80 | - | % | |
طول عمر LED ((25°C) | - | 20000 | 30000 | - | ساعت ها | |
روش رانش | جریان ثابت | |||||
پیکربندی LED | 15 LED سفید ((3 LED در یک رشته و 5 گروه موازی) |
ابعاد بیرونی
تعریف پین رابط
پين شماره | نماد | I/O | عملکرد |
1 | VLED+ | P | قدرت برای آنود چراغ LED |
2 | VLED+ | P | قدرت برای آنود چراغ LED |
3 | VLED- | P | قدرت برای کاتود LED با نور پس زمینه |
4 | VLED- | P | قدرت برای کاتود LED با نور پس زمینه |
5 | GND | P | زمین قدرت |
6 | VCOM | من | ورودی VCOM |
7 | VCC | P | منبع برق برای مدار دیجیتال |
8 | حالت | من | کنترل حالت DE یا HV |
9 | DE | من | فعال کردن داده ها |
10 | VS | من | ورودی سیگنال Vsync |
11 | HS | من | ورودی سیگنال Hsync |
12 | B7 | من | ورودی داده آبی (MSB) |
13 | B6 | من | ورودی داده های آبی |
14 | B5 | من | ورودی داده های آبی |
15 | B4 | من | ورودی داده های آبی |
16 | B3 | من | ورودی داده های آبی |
17 | B2 | من | ورودی داده های آبی |
18 | B1 | من | ورودی داده های آبی |
19 | B0 | من | ورودی داده های آبی (LSB) |
20 | گروه هفت | من | ورودی داده های سبز (MSB) |
21 | G6 | من | ورودی داده های سبز |
22 | G5 | من | ورودی داده های سبز |
23 | G4 | من | ورودی داده های سبز |
24 | G3 | من | ورودی داده های سبز |
25 | G2 | من | ورودی داده های سبز |
26 | G1 | من | ورودی داده های سبز |
27 | G0 | من | ورودی داده های سبز (LSB) |
28 | R7 | من | ورودی داده های قرمز (MSB) |
29 | R6 | من | ورودی داده های قرمز |
30 | R5 | من | ورودی داده های قرمز |
31 | R4 | من | ورودی داده های قرمز |
32 | R3 | من | ورودی داده های قرمز |
33 | R2 | من | ورودی داده های قرمز |
34 | R1 | من | ورودی داده های قرمز |
35 | R0 | من | ورودی داده های قرمز (LSB) |
36 | GND | P | زمین قدرت |
37 | DCLK | من | ساعت نمونه |
38 | GND | P | زمین قدرت |
39 | L/R | من | جهت اسکن سمت چپ به راست را انتخاب کنید |
40 | U/D | من | جهت اسکن بالا یا پایین را انتخاب کنید |
41 | VGH | من | قدرت مثبت برای راننده اسکن |
42 | VGL | من | قدرت منفی برای راننده اسکن |
43 | AVDD | P | منبع برق برای مدار آنالوگ |
44 | تنظیم مجدد | من | تنظیم مجدد |
45 | POL | اوه | انتخاب قطب برای سیگنال کنترل معکوس خط |
46 | VCOM | من | ورودی VCOM |
47 | NC | - | بدون کانکتور |
48 | NC | - | بدون کانکتور |
49 | NC | - | بدون کانکتور |
50 | NC | - | بدون کانکتور |

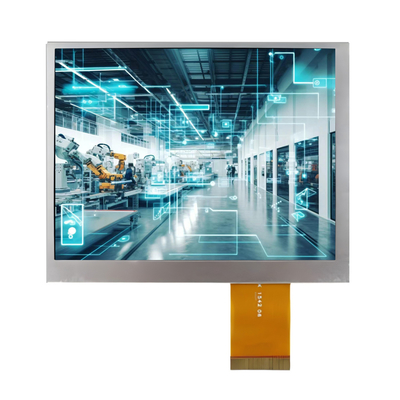

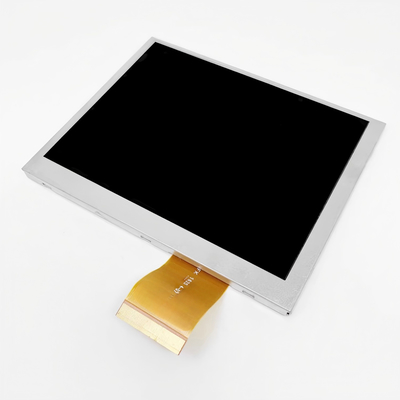

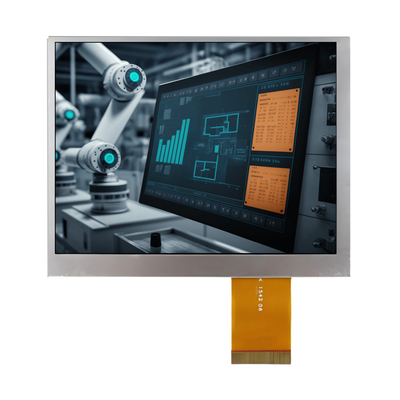

تصویر محصول
