جزئیات محصول:
|
اندازه صفحه نمایش: | مورب 23.8 اینچی | قطعنامه: | 1080 × 1920 پیکسل (نوار RGB) |
---|---|---|---|
روشنایی: | 350 سی دی در متر مربع | رابط: | LVDS (2 پورت ، 8 بیتی) |
دمای ذخیره: | 0 درجه سانتی گراد تا +50 درجه سانتی گراد | دمای عملیاتی: | -20 تا +60 درجه سانتی گراد |
تکنولوژی لمسی: | پنل لمسی خازنی | طول عمر روشنایی پس زمینه: | 50،000 ساعت (LED ، 25 درجه سانتیگراد) |
سختی سطح: | ≥6h (ضد درخشش ، مه 10 ٪) | گزینه های IC: | eeti ، exc3189 |
استحناء محیط زیست: | عملکردی در آب مه/سطحی | انطباق: | ROHS ، Reach ، Halogen Free ، ISO 9001/14001 (مجوز EU/ایالات متحده) |
برجسته کردن: | LCD TFT RGB Strip درجه صنعتی,صفحه نمایش LCD TFT درجه صنعتی,1920×1080 LCD TFT درجه صنعتی,Industrial Grade TFT LCD Display,1920×1080 Industrial Grade TFT LCD |
صفحه نمایش TFT درجه صنعتی ۲۳٫۸ اینچ برای محیط های شدید اتحادیه اروپا / ایالات متحده
SFTO2380HY-7253ACT برای بازارهای صنعتی آمریکای شمالی و اروپا طراحی شده است و قابلیت اطمینان بی نقصی را در کارخانه ها، امکانات پزشکی و تاسیسات بیرونی ارائه می دهد.با 23.8" پانل Full HD با رابط LVDS صنعتی، آن را بدون نقص از 0 °C به +50 °C کار می کند و مقاومت می کند 60 سانتی متر قطرات، ±4kV ESD، و رطوبت بالا. سه بار گواهینامه به استاندارد RoHS، REACH، و ISO،آن را به الزامات سختگیرانه مقررات اتحادیه اروپا و ایالات متحده برای تجهیزات صنعتی می رساند..
چرا مشتریان صنعتی این نمایشگر را انتخاب می کنند:
✅ ۵۰٫۰۰۰ ساعت روشنایی LED کاهش هزینه های نگهداری چرخه عمر
✅ ایمنی از سر و صدا LVDS ️ انتقال سیگنال پایدار در محیط های موتور / VFD
✅ مقاومت در برابر تهویه هوا در آب و هوای رطوبت زیاد اروپا
شاخص های عملکرد صنعتی
مقاومت در برابر ارتعاش های سنگین
آزمایش لرزش سه محور 10-55 هرتز (بر اساس استاندارد EN 61373) ، ایده آل برای ماشین آلات ساختمانی / کشاورزی.
دقت رنگ در دمای پایین
تصحیح گاما تضمین می کند که تغییر رنگ صفر در طول 0 درجه سانتیگراد سرد آغاز شود، که برای تصویربرداری پزشکی حیاتی است.
اتصال صنعتی
رابط LVDS به طور بومی با PLC های زیمنس ، کنترل کننده های Beckhoff ادغام می شود و از تنظیم VCOM در زمان واقعی (I2C) پشتیبانی می کند.
سطح مقاوم به مواد شیمیایی
پوشش ضد UV مقاوم در برابر روغن ها / حلال ها است که با آزمایش رطوبت در درجه حرارت 90٪ RH/120hr تأیید شده است.
مشخصات فنی غواصی عمیق
چالش صنعتی |
راه حل ما |
---|---|
استفاده از خط تولید 24/7 |
50،000 ساعت رونمایی (مستمر @ 25°C) |
راه اندازی انبار سرد |
0°C جریان راه اندازی ≤1.91A (470μs نرم راه اندازی) |
محیط های سنگین EMI |
مقاومت 100Ω LVDS + کانکتور کاملاً محافظ |
کار با دستکش یا دست خیس |
لمس ظرفیتی پیش بینی شده با IC EXC3189 |
کاربردهای صنعتی هدف
صنعت 4.0 (آلمان): HMI ماشین CNC، پانل های کنترل رباتیک
پزشکی (ایالات متحده): نمایشگرهای تشخیصی (سطح خاکستری آماده DICOM)
حمل و نقل (اسکاندیناوی): سیستم های اطلاعاتی مسافران قطار/اتوبوس
کارخانه های هوشمند: رابط های ناوبری AGV، ترمینال های مدیریت انبار
گواهینامه سازنده
تولید شده توسط Saef Technology (شنژن) ، مطابق با:
اتحادیه اروپا: 2011/65/EU (RoHS) ، 1907/2006 (REACH)
آمریکای شمالی: FCC Part 15 Subpart B کلاس A
صنعت: استاندارد های لرزش IEC 61373
ابعاد بیرونی
مشخصات
پارامتر | مشخصات | واحد |
منطقه فعال | 527.04 ((H) × 296.46 ((V) | mm |
تعداد پیکسل ها | 1920 ((H) ×1080 ((V) | پیکسل |
پیچ پیکسل | 0.2745*02745 | mm |
ترتیب پیکسل | RGB نوار عمودی | |
روشنایی آبی | 350 | Cd/m2 |
رنگ ها را نمایش دهید | 16.7M | رنگ ها |
حالت نمایش | حالت انتقال، معمولا سیاه | |
طرح ابعاد |
543 ((H) × 317.4 ((V) × 8.2 ((D) typ. |
mm |
درمان سطح | ضد درخشش، پوشش سخت | |
چراغ های پشتی | نوع لوله روشنایی یک لامپ LED | پکیج |
تعریف پین رابط
پین | نماد | توضیحات |
1 | RO(0) N | سيگنال LVDS عجيب |
2 | RO ((0) P | سیگنال LVDS+ |
3 | RO(1) N | سيگنال LVDS عجيب |
4 | RO(1) P | سیگنال LVDS+ |
5 | RO(2) N | سيگنال LVDS عجيب |
6 | RO(2) P | سیگنال LVDS+ |
7 | GND | زمین |
8 | ROCLK- | ساعت LVDS |
9 | ROCLK+ | ساعت LVDS + |
10 | RO(3) N | سيگنال LVDS عجيب |
11 | RO(3) P | سیگنال LVDS+ |
12 | RE(0) N | حتی سیگنال LVDS... |
13 | RE ((0) P | حتی سیگنال LVDS+ |
14 | GND | زمین |
15 | RE(1) N | حتی سیگنال LVDS... |
16 | RE ((1) P | حتی سیگنال LVDS+ |
17 | GND | زمین |
18 | RE(2) N | حتی سیگنال LVDS... |
19 | RE(2) P | حتی سیگنال LVDS+ |
20 | یادتون باشه | حتی ساعت LVDS... |
21 | RECLK+ | حتی ساعت LVDS + |
22 | RE(3) N | حتی ساعت LVDS... |
23 | RE ((3) P | حتی ساعت LVDS + |
24 | GND | زمین |
25 | WP | Write Protect (بالا: فعال کردن نوشتن، پایین یا باز کردن نوشتن غیرفعال کردن) |
26 | SCL | ساعت سریال I2C (برای تنظیم VCOM) |
27 | SDA | ساعت سریال I2C (برای تنظیم VCOM) |
28 | 5 ولت | منبع برق DC |
29 | 5 ولت | منبع برق DC |
30 | 5 ولت | منبع برق DC |
حداکثر امتیازات مطلق
پارامتر |
نماد |
دقیقه ای |
مکس |
واحد |
ولتاژ منبع برق |
V DD |
-0.3 |
6 |
V |
ولتاژ منبع منطق |
V IN |
VSS-03 |
V DD+03 |
V |
دمای کار |
TOP |
0 |
50 |
°C |
دمای ذخیره سازی |
T ST |
-20 |
60 |
°C |
ویژگی های روشنایی پس زمینه
پارامتر |
دقیقه ای |
-آره. |
مکس |
واحد |
|
ولتاژ ورودی لامپ LEDپین ورودی |
شماره VPIN |
- |
55.2 |
- |
V |
برق ورودی لامپ LEDپین ورودی |
IPIN |
- |
60 |
- |
م.ا. |
مصرف برق LED |
P BL |
- |
13.2 |
- |
W |
BLU Brightncs |
- |
300 |
350 |
- |
Cd/m2 |
طول عمر LED |
|
- |
50000 |
- |
ساعت ها |
مشخصات CTP
دسته بندی |
پارامتر |
مشخصات |
عمومی |
ساختار |
شیشه پوشش + شیشه حسگر ITO |
|
تقویت لنز پوشش |
تقویت جسمی |
|
سختی سطح پوشش لنز |
≥6H (سختی مداد) |
|
نرخ انتقال نور |
≥85% |
|
دمای کار |
-10°C ~ +60°C، RH ≤85% |
|
دمای ذخیره سازی |
-20°C ~ +70°C، RH ≤85% |
برق |
رابط |
IIC / USB اختیاری |
|
IC لمس |
EXC3189 |
|
ولتاژ منبع برق (VDD) |
IIC:3.3 ولت USB: 5 ولت |
|
مقاومت میزبان (SDA/SCL) |
قابل تنظیم در صفحه اصلی |
محیط زیست |
شرایط عملیاتی |
در مه کار می کنه آب های سطحی/Glove |
خواص سطح |
جوهر سطح |
ضد ماوراء بنفش |
|
درمان سطح |
ضد درخشش (مه: 3٪) |
|
لایه بندی LCD-TP |
OCR (رژد نوری شفاف) |
رعایت |
استانداردهای مادی |
مطابق با RoHS و بدون هالوجن |

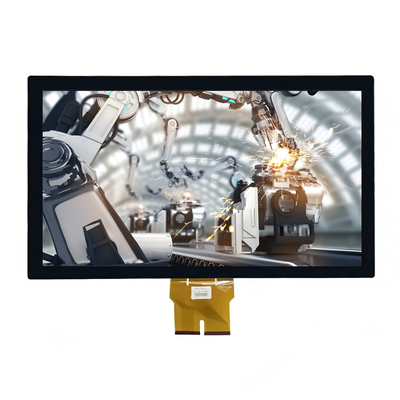

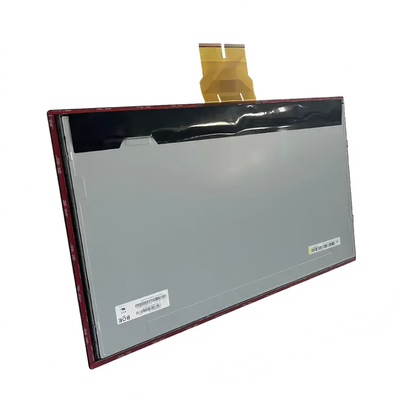

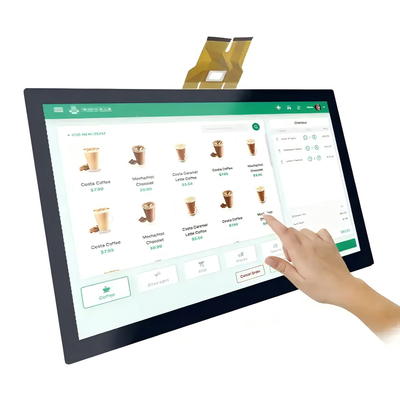

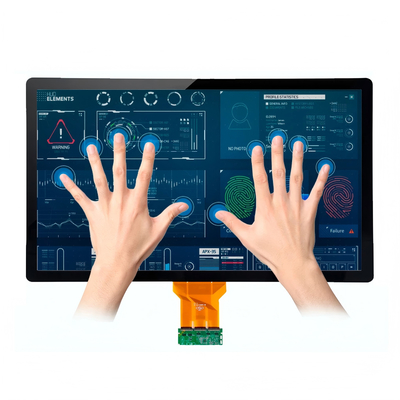

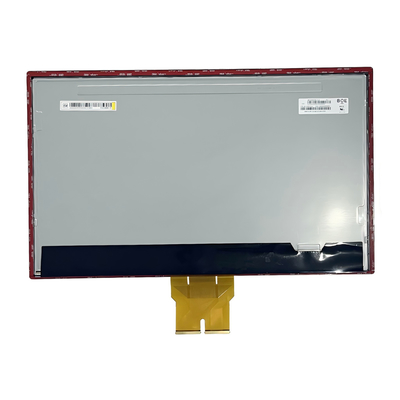

تصویر محصول
