جزئیات محصول:
|
اندازه صفحه نمایش: | مورب 23.8 اینچی | قطعنامه: | 1080 × 1920 پیکسل (نوار RGB) |
---|---|---|---|
روشنایی: | 350 سی دی در متر مربع | رابط: | LVDS (2 پورت ، 8 بیتی) |
محدوده رنگ: | 72٪ NTSC | عمق رنگ: | 16.7 میلیون رنگ (6 بیتی HI-FRC) |
زوایای دید: | زاویه دید گسترده (بازتاب کم) | دمای ذخیره: | 0 درجه سانتی گراد تا +50 درجه سانتی گراد |
دمای عملیاتی: | -20 تا +60 درجه سانتی گراد | منبع برق: | 5V DC (4.5V -5.5V) |
تکنولوژی لمسی: | پنل لمسی خازنی | طول عمر روشنایی پس زمینه: | 50،000 ساعت (LED ، 25 درجه سانتیگراد) |
سختی سطح: | ≥6h (ضد درخشش ، مه 10 ٪) | نسبت کنتراست: | 800: 1 (معمولی) |
گزینه های IC: | eeti ، exc3189 | استحناء محیط زیست: | عملکردی در آب مه/سطحی |
انطباق: | ROHS ، Reach ، Halogen Free ، ISO 9001/14001 (مجوز EU/ایالات متحده) | ||
برجسته کردن: | صفحه نمایش LCD صنعتی گواهینامه اتحادیه اروپا و ایالات متحده,350 cd/m2 صفحه نمایش LCD صنعتی,23.8 صفحه نمایش LCD TFT صنعتی,350 cd/m2 Industrial LCD Display,23.8 Industrial TFT LCD Display |
السیدی تیافتی فول اچدی 23.8 اینچی با قابلیت اطمینان بالا برای کاربردهای سختگیرانه در اتحادیه اروپا/ایالات متحده
SFTO2380HY-7253ACT یک ماژول السیدی تیافتی 23.8 اینچی با عملکرد بالا است که برای استفاده صنعتی و تجاری در سراسر آمریکای شمالی و اروپا طراحی شده است. این نمایشگر با وضوح فول اچدی (1920×1080)، رابط LVDS و محدوده دمای عملیاتی گسترده (0 درجه سانتیگراد تا +50 درجه سانتیگراد)، وضوح و قابلیت اطمینان استثنایی را در محیطهای سخت مانند کارخانهها، مراکز درمانی و کیوسکهای فضای باز ارائه میدهد. این محصول دارای گواهینامههای RoHS، REACH و ISO است و الزامات نظارتی سختگیرانه اتحادیه اروپا/ایالات متحده را برآورده میکند.
دوام درجه صنعتی: پوشش سخت ضد تابش خیرهکننده (سطح 6H) در برابر خراش، مواد شیمیایی و رطوبت مقاومت میکند.
رابط LVDS با سرعت بالا: LVDS دو پورت (2x8 بیتی) انتقال داده یکپارچه را برای سیستمهای کنترل بیدرنگ تضمین میکند.
نور پسزمینه LED با 50000 ساعت عمر: طراحی کممصرف با پشتیبانی از PWM dimming، کاهش مصرف برق تا 30٪ در مقایسه با CCFL.
آماده برای لمس خازنی: آیسی لمسی اختیاری EXC3189 از عملکرد دستکش/سطح مرطوب پشتیبانی میکند (رابط I²C/USB).
عملکرد در دمای گسترده: عملکرد قابل اعتماد از شرایط انجماد (0 درجه سانتیگراد) تا تنظیمات صنعتی با حرارت بالا (+50 درجه سانتیگراد).
عملکرد نوری: روشنایی 300 cd/m²، 16.7 میلیون رنگ و فناوری بازتاب کم برای خوانایی در نور خورشید.
ساخت و ساز مستحکم: پروفیل باریک 8.2 میلیمتری، تست لرزش/افت (ارتفاع 60 سانتیمتر) و محافظت ESD (±15kV تخلیه هوا/±8kV تماس).
ادغام آسان: ورودی برق 5 ولت DC، VCOM قابل تنظیم I²C و کانکتور LVDS plug-and-play (Starconn 300B30-0000RA-M4).
قابلیت اطمینان تایید شده: چرخه حرارتی 120 ساعته (-10 درجه سانتیگراد↔+60 درجه سانتیگراد)، تست رطوبت (90٪ RH) و مواد بدون هالوژن.
پانلهای کنترل صنعتی (اتوماسیون، رباتیک)
تجهیزات تشخیص پزشکی
نمایشگرهای اطلاعات عمومی و علامتدهی دیجیتال
پایانههای POS/خردهفروشی
سیستمهای سرگرمی اطلاعاتی حمل و نقل
SFTO2380HY-7253ACT که توسط Saef Technology (شنژن) تولید میشود، مقاومت درجه نظامی را با فناوری نمایشگر پیشرفته ترکیب میکند. رابط LVDS آن ادغام با Raspberry Pi، NVIDIA Jetson و رایانههای شخصی صنعتی را ساده میکند، در حالی که انطباق با RoHS/REACH موانع واردات به آلمان، فرانسه، بریتانیا و ایالات متحده را از بین میبرد. این ماژول که دارای 1 سال گارانتی است، برای عملکرد 24/7 در محیطهای سختگیرانه EMC اروپا و محیطهای تحت نظارت FCC آمریکای شمالی بهینه شده است.
ابعاد خارجی
مشخصات
پارامتر | مشخصات | واحد |
مساحت فعال | 527.04(H) × 296.46(V) | MM |
تعداد پیکسل | 1920(H) ×1080(V) | پیکسل |
گام پیکسل | 0.2745*0.2745 | MM |
آرایش پیکسل | RGB Vertical stripe | |
روشنایی BLU | 350 | Cd/㎡ |
رنگهای نمایشگر | 16.7M | رنگ |
حالت نمایش | حالت انتقالی، معمولاً سیاه | |
طرح کلی ابعاد |
543(H) × 317.4(V) × 8.2(D) typ. |
mm |
تصفیه سطح | ضد تابش خیرهکننده، پوشش سخت (3H) | |
نور پسزمینه | نوع میله روشنایی 1-LED | عدد |
تعریف پین رابط
پین | نماد | توضیحات |
1 | RO(0)N | سیگنال LVDS فرد- |
2 | RO(0)P | سیگنال LVDS فرد+ |
3 | RO(1)N | سیگنال LVDS فرد- |
4 | RO(1)P | سیگنال LVDS فرد+ |
5 | RO(2)N | سیگنال LVDS فرد- |
6 | RO(2)P | سیگنال LVDS فرد+ |
7 | GND | زمین |
8 | ROCLK- | ساعت LVDS فرد- |
9 | ROCLK+ | ساعت LVDS فرد + |
10 | RO(3)N | سیگنال LVDS فرد- |
11 | RO(3)P | سیگنال LVDS فرد+ |
12 | RE(0)N | سیگنال LVDS زوج- |
13 | RE(0)P | سیگنال LVDS زوج+ |
14 | GND | زمین |
15 | RE(1)N | سیگنال LVDS زوج- |
16 | RE(1)P | سیگنال LVDS زوج+ |
17 | GND | زمین |
18 | RE(2)N | سیگنال LVDS زوج- |
19 | RE(2)P | سیگنال LVDS زوج+ |
20 | RECLK- | ساعت LVDS زوج- |
21 | RECLK+ | ساعت LVDS زوج + |
22 | RE(3)N | ساعت LVDS زوج- |
23 | RE(3)P | ساعت LVDS زوج + |
24 | GND | زمین |
25 | WP | محافظت از نوشتن (بالا: فعالسازی نوشتن، پایین یا باز: غیرفعالسازی نوشتن) |
26 | SCL | داده سریال I2C (برای تنظیم VCOM) |
27 | SDA | داده سریال I2C (برای تنظیم VCOM) |
28 | 5V | منبع تغذیه DC |
29 | 5V | منبع تغذیه DC |
30 | 5V | منبع تغذیه DC |
حداکثر رتبهبندیهای مطلق
پارامتر |
نماد |
حداقل |
حداکثر |
واحد |
ولتاژ منبع تغذیه |
V DD |
-0.3 |
6 |
V |
ولتاژ منبع منطقی |
V IN |
VSS-0.3 |
V DD +0.3 |
V |
دمای عملیاتی |
T OP |
0 |
50 |
℃ |
دمای ذخیرهسازی |
T ST |
-20 |
60 |
℃ |
مشخصات نور پسزمینه
پارامتر |
حداقل |
معمولی |
حداکثر |
واحد |
|
ولتاژ ورودی میله نور LED در پین ورودی |
VPIN |
- |
55.2 |
- |
V |
جریان ورودی میله نور LED در پین ورودی |
IPIN |
- |
60 |
- |
MA |
مصرف برق LED |
P BL |
- |
13.2 |
- |
W |
روشنایی BLU |
- |
300 |
350 |
- |
Cd/㎡ |
طول عمر LED |
|
|
50000 |
|
ساعت |
مشخصات CTP
دسته |
پارامتر |
مشخصات |
عمومی |
ساختار |
شیشه پوششی + شیشه سنسور ITO |
|
تقویت لنز پوششی |
از نظر فیزیکی تقویت شده |
|
سختی سطح لنز پوششی |
≥6H (سختی مداد) |
|
نرخ انتقال نور |
≥85% |
|
دمای عملیاتی |
-10℃ ~ +60℃, ≤85% RH |
|
دمای ذخیرهسازی |
-20℃ ~ +70℃, ≤85% RH |
الکتریکی |
رابط |
IIC / USB اختیاری |
|
آیسی لمسی |
EXC3189 |
|
ولتاژ منبع تغذیه (VDD) |
IIC:3.3V USB:5V |
|
مقاومت میزبان (SDA/SCL) |
قابل تنظیم در برد اصلی |
محیطی |
شرایط عملیاتی |
عملکردی در مه/ آب سطحی/دستکش |
ویژگیهای سطح |
جوهر سطح |
ضد UV |
|
تصفیه سطح |
ضد تابش خیرهکننده (مه: 3%) |
|
لمیناسیون LCD-TP |
OCR (رزین شفاف نوری) |
انطباق |
استانداردهای مواد |
مطابق با RoHS و بدون هالوژن |

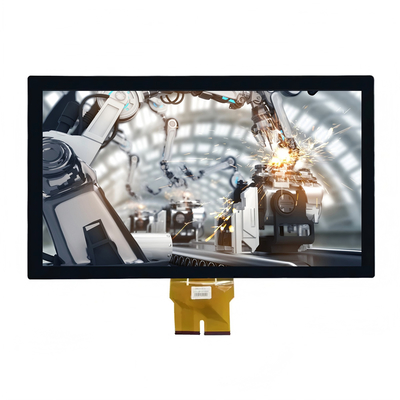

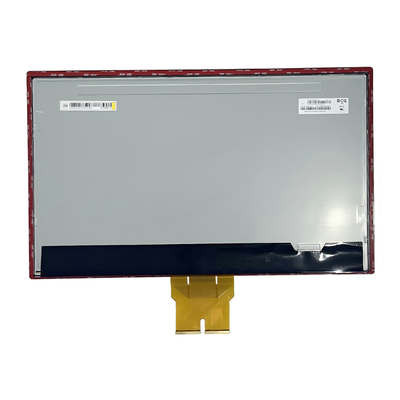

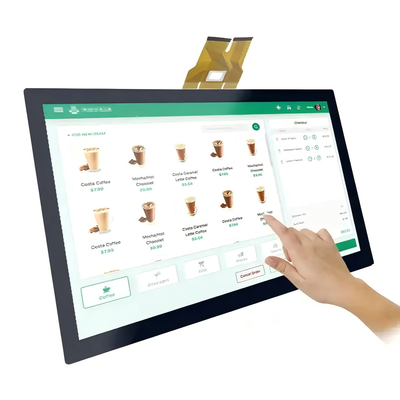

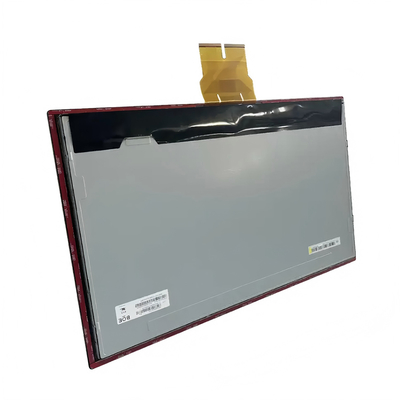

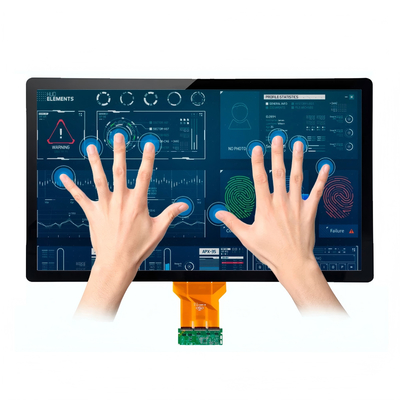

تصویر محصول
