Full HD 1080p ماژول صفحه نمایش LCD صنعتی TFT Capacitive Touch 10-Point Multi-Touch 1000nits روشنایی رابط eDP

Full HD 1080p ماژول صفحه نمایش LCD صنعتی TFT Capacitive Touch 10-Point Multi-Touch 1000nits روشنایی رابط eDP
Full HD 1080p ماژول صفحه نمایش LCD صنعتی TFT Capacitive Touch 10-Point Multi-Touch 1000nits روشنایی رابط eDP Full HD 1080p ماژول صفحه نمایش LCD صنعتی TFT Capacitive Touch 10-Point Multi-Touch 1000nits روشنایی رابط eDP Full HD 1080p ماژول صفحه نمایش LCD صنعتی TFT Capacitive Touch 10-Point Multi-Touch 1000nits روشنایی رابط eDP

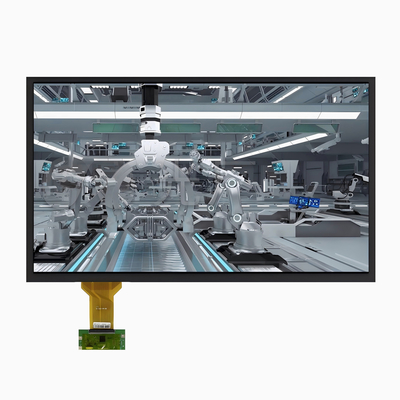

تصویر بزرگ :  Full HD 1080p ماژول صفحه نمایش LCD صنعتی TFT Capacitive Touch 10-Point Multi-Touch 1000nits روشنایی رابط eDP

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SFTO1330SM-7208A3CT2
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: The lowest market price guaranteed
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-5 هفته
شرایط پرداخت: PayPal ، T/T ، Western Union ، Ali-Pay ، WeChat Pay
قابلیت ارائه: 3000 هزار عدد در ماه

Full HD 1080p ماژول صفحه نمایش LCD صنعتی TFT Capacitive Touch 10-Point Multi-Touch 1000nits روشنایی رابط eDP

شرح
اندازه صفحه نمایش: مورب 13.3 اینچی قطعنامه: 1080 × 1920 پیکسل (نوار RGB)
دمای ذخیره: -20 تا +70 درجه سانتیگراد دمای عملیاتی: 30- تا 80+ درجه سانتی گراد
روشنایی: 1000 سی دی در متر مربع نسبت کنتراست: 1000:1 (نوع.)
رابط: EDP ​​2-Lane 1.2 (2.7 گیگابیت بر ثانیه) منبع برق: 3.3V DC (منطق) ، 12V/24V (نور پس زمینه)
درمان سطح: پوشش های AG/AR/AF (قابل انتخاب) تکنولوژی لمسی: پنل لمسی خازنی
پوشش شیشه ای: شیشه گوریل/شیشه ای معتدل/PMMA نقاط تماس: 10 نقطه چند لمسی
رابط لمسی: I2C/USB/RS232 (قابل تنظیم) گزینه های IC: eeti ، ilitek ، cypress ، goodix
سفارشی سازی: چاپ ابریشم ، آرم ، برش انطباق: سازگار با REACH و RoHS
برجسته کردن:

ماژول نمایش LCD صنعتی 1080p,ماژول صفحه نمایش LCD Full HD TFT,رابط EDP صفحه نمایش LCD TFT

,

Full HD TFT LCD Display Module

,

eDP Interface TFT LCD Display



نمایشگر صنعتی TFT فوق‌العاده روشن برای محیط‌های پرچالش



SFTO1330SM-7208A3CT2 یک ماژول LCD TFT 13.3 اینچی Full HD با عملکرد بالا است که برای کاربردهای صنعتی که نیاز به دید استثنایی، دوام و پاسخگویی لمسی دارند، طراحی شده است. این نمایشگر با روشنایی خیره‌کننده 1000 نیت و طیف رنگی 72% NTSC، تصاویری شفاف را حتی در شرایط نور محیطی بالا ارائه می‌دهد. فناوری لمسی خازنی یکپارچه با پوشش ضد تابش نور (سختی 6H) ورودی قابل اطمینان را در محیط‌های ناهموار مانند کارخانه‌ها، کیوسک‌های فضای باز و تجهیزات پزشکی تضمین می‌کند.



ویژگی‌های کلیدی

  • وضوح Full HD: رزولوشن 1920×1080 با 16.7 میلیون رنگ برای متن، گرافیک و ویدئوی واضح.

  • رابط eDP با سرعت بالا: Embedded DisplayPort دو خطی (2.7 گیگابیت بر ثانیه) انتقال داده بدون درز را تضمین می‌کند.

  • عملکرد در دمای گسترده: عملکرد قابل اعتماد از -20 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد (ذخیره‌سازی: -30 درجه سانتی‌گراد تا +80 درجه سانتی‌گراد).

  • نور پس‌زمینه LED با 50000 ساعت عمر: طراحی کم مصرف با طول عمر طولانی برای کاهش تعمیر و نگهداری.

  • دوام درجه صنعتی: سطح ضد تابش نور، ساختار مقاوم در برابر ضربه و انطباق با RoHS.

  • ادغام آسان: از کم‌نور کردن PWM، رابط‌های لمسی I²C/USB/UART و ورودی برق DC (منطق 3.3 ولت، نور پس‌زمینه 12 ولت/24 ولت) پشتیبانی می‌کند.

برتری فنی

  • عملکرد نوری: زوایای دید 85 درجه، نسبت کنتراست 800:1 و زمان پاسخگویی 30 میلی‌ثانیه.

  • حساسیت لمسی: بدون نقص با دستکش، در مه/رطوبت سطح کار می‌کند و از چند لمسی پشتیبانی می‌کند.

  • طراحی مقاوم: پروفایل باریک (عمق 5.2 میلی‌متر)، سبک وزن و کانکتور محافظ EMI (I-PEX 20455-030E).

  • قابلیت اطمینان تایید شده: دارای گواهی ISO 9001/14001، آزمایش 72 ساعته رطوبت/شوک حرارتی.

کاربردهای ایده‌آل

  • پنل‌های HMI صنعتی

  • ترمینال‌های POS/خرده‌فروشی

  • تجهیزات تشخیص پزشکی

  • سیستم‌های کنفرانس ویدئویی

  • سرگرمی در حمل و نقل

  • دستگاه‌های فروش هوشمند

چرا این نمایشگر را انتخاب کنید؟

SFTO1330SM-7208A3CT2 که توسط Saef Technology Limited (شنژن) مهندسی شده است، فناوری نوری پیشرفته را با استحکام صنعتی ترکیب می‌کند. رابط eDP آن ادغام با سیستم‌های تعبیه‌شده را ساده می‌کند، در حالی که صفحه لمسی خازنی تعامل کاربر را افزایش می‌دهد. این ماژول که با آزمایش‌های دقیق و گواهینامه‌های جهانی پشتیبانی می‌شود، برای عملکرد 24/7 در سخت‌ترین محیط‌های اروپا و آمریکای شمالی بهینه شده است.



درخواست سفارشی‌سازی

تماس با sales2@saef.com.cn برای نسخه‌های مهر و موم شده IP65، گزینه‌های لمسی خازنی یا طرح‌های قاب سفارشی.





ابعاد خارجی

Full HD 1080p ماژول صفحه نمایش LCD صنعتی TFT Capacitive Touch 10-Point Multi-Touch 1000nits روشنایی رابط eDP 0



تعریف پین رابط



شماره پین نماد I/O عملکرد
1 CABC_ EN / NC - رزرو شده برای CD
2 H_GND P دور سرعت بالا
3 Lane1_N I سیگنال مکمل لینک Lane 1
4 Lane1_P I سیگنال واقعی لینک Lane 1
5 H_GND P دور سرعت بالا
6 Lane0_N I سیگنال مکمل لینک Lane 0
7 Lane0_P I سیگنال واقعی لینک Lane 0
8 H_GND P دور سرعت بالا
9 AUX_CH_P I کانال کمکی سیگنال واقعی
10 AUX_CH_N I کانال کمکی سیگنال مکمل
11 H_GND P دور سرعت بالا
12 LCD_VDD P منطق LCD و توان درایور (3.3 ولت)
13 LCD_VDD P منطق LCD و توان درایور (3.3 ولت)
14 NC I رزرو شده برای استفاده سازنده LCD
15 LCD_GND P زمین منطق و درایور LCD
16 LCD_GND P زمین منطق و درایور LCD
17 HPD O پین سیگنال HPD
18 LED-1 P زمین نور پس‌زمینه
19 LED-2 P زمین نور پس‌زمینه
20 LED-3 P زمین نور پس‌زمینه
21 LED-4 P زمین نور پس‌زمینه
22 BL_ ENABLE I روشن/خاموش نور پس‌زمینه
23 BL_PWM_DIM I PWM سیستم
24 SCL/NC - رزرو شده برای استفاده سازنده LCD
25 SDA/NC - رزرو شده برای استفاده سازنده LCD
26 BL_PWR P توان نور پس‌زمینه
27 BL_PWR P توان نور پس‌زمینه
28 BL_PWR P توان نور پس‌زمینه
29 BL_PWR P توان نور پس‌زمینه
30 NC - رزرو شده برای استفاده سازنده LCD





مشخصات نوری



پارامتر شرایط حداقل معمولی حداکثر واحد

زاویه دید (CR>10)

افقی θL - 85 -

درجه

    θ R - 85 -
  عمودی θT - 85 -
    θB - 85 -
نسبت کنتراست مرکز 600 800 - -
زمان پاسخگویی Tr+Td - 30 35 ms

رنگ CF Chromaticity (CIE1931)

قرمز x

معمولی

-0.05

TBD

معمولی

+0.05

-
  قرمز y   TBD   -
  سبز x   TBD   -
  سبز y   TBD   -
  آبی x   TBD   -
  آبی y   TBD   -
  سفید x   (0.323)   -
  سفید y   (0.379)   -
نسبت NTSC %   (72)   -

درخشندگی مرکز سفید

YLI 800 1000   cd/m2





مشخصات نور پس‌زمینه



پارامتر نماد حداقل معمولی حداکثر واحد
ولتاژ تغذیه VBL 5 12.0 37 V

جریان منبع تغذیه برای نور پس‌زمینه

ILED 6

-

25 mA
منبع تغذیه برای نور پس‌زمینه PLED 0.18 - 5.55 W
ولتاژ سیگنال نور مدوله شده VPWM H 1.2 - 5.0 V
  VPWM L 0 - 0.6 V
نسبت وظیفه کنترل روشنایی وظیفه 1 - 100 %
فرکانس کنترل روشنایی fPWM 100 - 1,600 KHz
LED-BL روشن/خاموش ولتاژ بالا VCNTH 1.2   5.0 V
LED-BL روشن/خاموش ولتاژ پایین VCNTL 0 - 0.6 V
طول عمر LED - 40,000 50,000 - h





مشخصات CTP



دسته پارامتر مشخصات
عمومی ساختار شیشه پوششی + شیشه DITO
تقویت لنز پوششی تقویت شده شیمیایی
سختی سطح لنز پوششی ≥6H (سختی مداد)
نرخ انتقال نور ≥85%
دمای عملیاتی -20℃ ~ +70℃, ≤85% RH
دمای ذخیره‌سازی -30℃ ~ +80℃, ≤85% RH
الکتریکی رابط IIC / USB / UART
IC لمسی IL12511
ولتاژ منبع تغذیه (VDD) 3.3 ولت یا 5 ولت (قابل انتخاب)
مقاومت میزبان (SDA/SCL) قابل تنظیم در برد اصلی
محیطی شرایط عملیاتی عملکردی در مه/آب سطحی
ویژگی‌های سطح جوهر سطح ضد UV
تصفیه سطح ضد تابش نور (مه: 10%)
لمینیت LCD-TP OCA (چسب شفاف نوری)
انطباق استانداردهای مواد مطابق با RoHS و بدون هالوژن





تصویر محصول

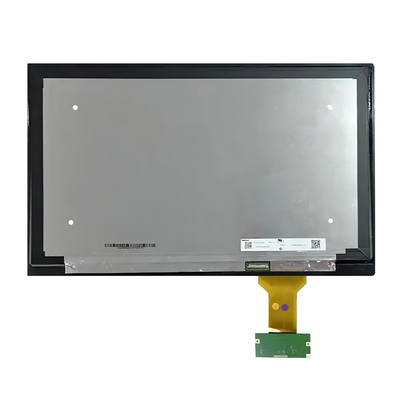

Full HD 1080p ماژول صفحه نمایش LCD صنعتی TFT Capacitive Touch 10-Point Multi-Touch 1000nits روشنایی رابط eDP 1

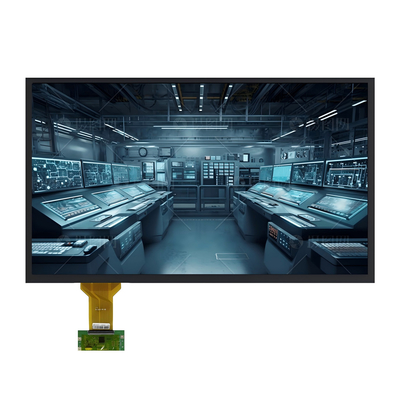

Full HD 1080p ماژول صفحه نمایش LCD صنعتی TFT Capacitive Touch 10-Point Multi-Touch 1000nits روشنایی رابط eDP 2
