جزئیات محصول:
|
شماره مدل: | SFTO2150RX-7321AN | اندازه صفحه نمایش: | مورب 21.5 اینچی |
---|---|---|---|
قطعنامه: | 1080 × 1920 پیکسل (نوار RGB) | روشنایی: | 2000 Cd/m2 |
دمای ذخیره: | 30- تا 80+ درجه سانتی گراد | دمای عملیاتی: | -30 درجه سانتیگراد تا +85 درجه سانتیگراد |
نسبت کنتراست: | 1000:1 (نوع.) | رابط: | LVDS 2 پیکسل/ساعت |
منبع برق: | 5 ولت DC ± 10 ٪ | مصرف برق: | 37.22W (تایپ) |
درمان سطح: | پوشش های AG/AR/AF (قابل انتخاب) | تکنولوژی لمسی: | PCAP (CTP) اختیاری |
پوشش شیشه ای: | شیشه گوریل/شیشه ای معتدل/PMMA | نقاط تماس: | 10 نقطه چند لمسی |
رابط لمسی: | I2C/USB/RS232 (قابل تنظیم) | گزینه های IC: | eeti ، ilitek ، cypress ، goodix |
سفارشی سازی: | چاپ ابریشم ، آرم ، برش | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | نمایشگر LCD TFT با روشنایی 2000 نیت,نمایشگر LCD TFT 21.5 اینچی,نمایشگر LCD TFT 1920x1080,21.5” TFT LCD Display,1920x1080 TFT LCD Display |
مهندسی شده برای محیط های صنعتی شدید
صفحه نمایش ال سی دی صنعتی TFT مدل SFT02150RX-7321AN، دید بینظیری را در شرایط سخت ارائه میدهد. با روشنایی 2000 نیت و کنتراست 1000:1، خوانایی در نور خورشید را برای کاربردهای فضای باز تضمین میکند. دارای گواهی عملیات از -30 درجه سانتیگراد تا +80 درجه سانتیگراد و پشتیبانی از 50000 ساعت دوام نور پسزمینه، راهحل ایدهآل برای اتوماسیون کارخانه، ماشینآلات سنگین و زیرساختهای حیاتی است.
مزایای کلیدی صنعتی
قابلیت اطمینان بالا
عبور از تستهای شوک/لرزش 50G (مطابق با MIL-STD) و استقامت رطوبت 85 درجه سانتیگراد/90٪ RH.
دید فوقالعاده شفاف
زاویه دید 89 درجه، یکنواختی سفید 80٪ و سطح ضد تابش (مه 25٪، سختی 3H).
ادغام یکپارچه
رابط LVDS با حالت DE-only + انعطافپذیری افقی/عمودی برای سیستمهای تعبیهشده.
انطباق جهانی
مطابق با استانداردهای اتحادیه اروپا RoHS 2011/65/EU، REACH 1907/2006/EC و استانداردهای زیست محیطی ایالات متحده.
عدم حفظ تصویر
بهینه شده برای عملیات 24/7 با توصیههای حالت خواب پویا.
گزینههای CTP (سفارشیسازی محصول)
متناسب با گردش کار صنعتی شما
1. مدل استاندارد آماده به ارسال
→ SFT02150RX-7321AN: تحویل جهانی 2 هفتهای با 1 سال گارانتی.
2. راهحلهای نیمه سفارشی
سختسازی محیطی:
► پوشش همشکل برای مقاومت شیمیایی
► کیتهای دمای گسترده -30 درجه سانتیگراد تا +85 درجه سانتیگراد
قابلیت استفاده پیشرفته:
► ادغام لمسی PCAP/مقاومتی (IP65 مهر و موم شده)
► محافظ EMI برای محیطهای حساس
تطبیقهای مکانیکی:
► قابهای سفارشی (فولاد ضد زنگ/آلومینیوم)
► سازگاری با پایه VESA
3. سفارشیسازی کامل ODM
طراحی مجدد خاص برنامه:
► بردهای درایور درجه نظامی (MIL-STD-810)
► محفظههای دارای گواهی ATEX برای محیطهای انفجاری
نمونهسازی و حجم کم:
► بدون MOQ برای دستههای تحقیق و توسعه
► چرخه توسعه سفارشی 8 هفتهای
کاربرد
سیستمهای کنترل صنعتی
چرا این ماژول را انتخاب کنید؟
در بیش از 3000 سیستم محیط سخت در سراسر جهان مستقر شده است. نمایشگرهای SAEF به Siemens Healthcare، Raytheon و تولیدکنندگان تجهیزات اصلی دریایی امکان میدهند تا دید را در شرایط سخت با صفر خرابی میدانی از سال 2020 حفظ کنند.
درخواست سفارشیسازی
تماس با sales2@saef.com.cn برای نسخههای مهر و موم شده IP65، گزینههای لمسی خازنی یا طرحهای قاب سفارشی.
مشخصات فنی
پارامتر | مشخصات | حداکثر |
مساحت فعال | 476.64(H) × 268.11(V) | mm |
تعداد پیکسل | 1920(H) ×1080(V) | پیکسل |
گام پیکسل | 0.24825(H) x 0.24825(V) | mm |
آرایش پیکسل | RGB Vertical stripe | 80 |
رنگهای نمایشگر | 16.7M | رنگ |
حالت نمایش | معمولاً سیاه | 80 |
طرح کلی ابعاد | 495.6(H) × 292.4(V) × 13.6(D) typ. | mm |
نوع نمایشگر ممکن | افقی و عمودی فعال | 80 |
وزن | TBD | Kg |
عرض قاب (L/R/U/D) | 7.9/7.9/10.5/10.5 | mm |
تصفیه سطح | مه 25٪، 3H | 80 |
نور پسزمینه | نوع نوار نور 1-LED در سمت پایین | 80 |

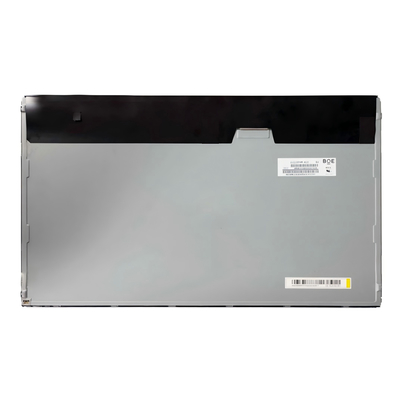

ابعاد خارجی
تعریف پین رابط
شماره پین | مورد | توضیحات |
1 | RxO0- | ورودی داده دیفرانسیل LVDS منفی (داده فرد) |
2 | RxO0+ | ورودی داده دیفرانسیل LVDS مثبت (داده فرد) |
3 | RxO1- | ورودی داده دیفرانسیل LVDS منفی (داده فرد) |
4 | RxO1+ | ورودی داده دیفرانسیل LVDS مثبت (داده فرد) |
5 | RxO2- | ورودی داده دیفرانسیل LVDS منفی (داده فرد) |
6 | RxO2+ | ورودی داده دیفرانسیل LVDS مثبت (داده فرد) |
7 | BIST | BIST |
8 | RxOCLK- | ورودی ساعت دیفرانسیل LVDS منفی (ساعت فرد) |
9 | RxOCLK+ | ورودی ساعت دیفرانسیل LVDS مثبت (ساعت فرد) |
10 | RxO3- | ورودی داده دیفرانسیل LVDS منفی (داده فرد) |
11 | RxO3+ | ورودی داده دیفرانسیل LVDS مثبت (داده فرد) |
12 | RxE0- | ورودی داده دیفرانسیل LVDS منفی (داده زوج) |
13 | RxE0+ | ورودی داده دیفرانسیل LVDS مثبت (داده زوج) |
Tg | GND | زمین |
15 | RxE1- | ورودی داده دیفرانسیل LVDS منفی (داده زوج) |
16 | RxE1+ | ورودی داده دیفرانسیل LVDS مثبت (داده زوج) |
17 | GND | زمین |
18 | RxE2- | ورودی داده دیفرانسیل LVDS منفی (داده زوج) |
19 | RxE2+ | ورودی داده دیفرانسیل LVDS مثبت (داده زوج) |
20 | RxECLK- | ورودی ساعت دیفرانسیل LVDS منفی (ساعت زوج) |
21 | RxECLK+ | ورودی ساعت دیفرانسیل LVDS منفی (ساعت زوج) |
22 | RxE3- | ورودی داده دیفرانسیل LVDS منفی (داده زوج) |
23 | RxE3+ | ورودی داده دیفرانسیل LVDS مثبت (داده زوج) |
24 | GND | زمین |
14 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | بدون اتصال |
28 | VDD | ولتاژ ورودی منبع تغذیه 5 ولت |
29 | VDD | ولتاژ ورودی منبع تغذیه 5 ولت |
30 | VDD | ولتاژ ورودی منبع تغذیه 5 ولت |
ویژگیهای نوری
پارامتر | مورد | شرط | نماد | معمولی | معمولی | حداکثر | ||
زاویه دید محدوده |
افقی |
Θ3 |
CR > 10 |
85 | 89 | 80 | درجه | |
Θ9 | 85 | 89 | 80 | درجه | ||||
عمودی |
Θ12 | 85 | 89 | 80 | درجه | |||
Θ6 | 85 | 89 | 80 | درجه | ||||
نسبت کنتراست روشنایی | CR |
Θ = 0.(مرکز) |
700 | 1000 | ||||
- | روشنایی سفید | Yw | 1800 | 80 | - | |||
cd/m2 | یکنواختی روشنایی سفید | یکنواختی نمایشگر | 75 | 80 | - | |||
٪ |
تولید مثل رنگ |
سفید | Wx | 0.283 | 0.313 | 80 | ||
- | Wy | 0.339 | 0.369 | 80 | ||||
- |
قرمز | Rx | 0.608 | 0.638 | 80 | |||
- | Ry | 0.319 | 0.349 | 80 | ||||
- |
سبز | Gx | 0.277 | 0.307 | 80 | |||
- | Gy | 0.591 | 0.621 | 80 | ||||
- |
آبی | Bx | 0.112 | 0.142 | 80 | |||
- | By | 0.063 | 0.066 | 80 | ||||
- |
زمان پاسخ | GTG | Tg | 14 | 25 | |||
ms | تداخل متقابل |
80 |
80 |
- | - | |||
٪ | NTSC | 70 | 72 | - | ||||
٪ | یکنواختی نمایشگر | 75 | 80 | - |
٪
ویژگیهای نور پسزمینه | مورد | نماد | حداقل | معمولی | حداکثر |
واحد | جریان BLU | 50,000 | -- | 50,000 | -- |
mA | 50.6 | 50,000 | -- | 50 | 50.6 |
V | مصرف برق BLU | 50,000 | -- | 50,000 | -- |
W | طول عمر عملیاتی | Hr | 40,000 | 50,000 | -- |
ساعت
