جزئیات محصول:
|
شماره مدل: | SFTO2700SM-7317AN | اندازه صفحه نمایش: | مورب 27 اینچی |
---|---|---|---|
قطعنامه: | 1080 × 1920 پیکسل (نوار RGB) | روشنایی: | 350 سی دی در متر مربع |
دمای ذخیره: | -20 تا +60 درجه سانتی گراد | دمای عملیاتی: | 0 درجه سانتی گراد تا +50 درجه سانتی گراد |
نسبت کنتراست: | 1000:1 (نوع.) | رابط: | LVD های دو کانال (2 پیکسل/ساعت) |
زمان پاسخ: | 14ms (روشن/خاموش ، تایپ) | نور پس زمینه: | 30000 ساعت |
درمان سطح: | پوشش های AG/AR/AF (قابل انتخاب) | تکنولوژی لمسی: | PCAP (CTP) اختیاری |
پوشش شیشه ای: | شیشه گوریل/شیشه ای معتدل/PMMA (سفارشی) | نقاط تماس: | 10 نقطه چند لمسی |
رابط لمسی: | I2C/USB/RS232 (قابل تنظیم) | گزینه های IC: | eeti ، ilitek ، cypress ، goodix |
سفارشی سازی: | چاپ ابریشم ، آرم ، برش | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | LCD صنعتی TFT چند لمسی,27 LCD TFT صنعتی,دستکش لمس LCD TFT صنعتی,27 Industrial TFT LCD,Glove touch Industrial TFT LCD |
SFTO2700SM-7317AN تصویربرداری صنعتی را با فناوری لمسی ظرفیت پروژکتور (PCAP) یکپارچه تعریف می کند. ترکیب یک 27 اینچ FHD TFT LCD (350 cd / m2) با حساسیت لمسی سازگار با دستکش،براي رابط هاي پزشکي ساخته شده، اتوماسیون کارخانه و سیستم های حمل و نقل.
گزینه های شخصی سازی کلیدی
✅ راه حل های لمسی محکم
گزینه های شیشه: شیشه گوریلا® تقویت شده شیمیایی (طبی) ، شیشه گرم (صنعت) ، PMMA (حساس به هزینه)
پوشش: ضد درخشش (AG) برای قابلیت خواندن نور خورشید، ضد بازتاب (AR) برای تصویربرداری پزشکی، ضد اثر انگشت (AF) برای کیوسک ها
درمان های لبه: لبه های پولیش شده، پیچیده یا خمیده 2.5D
✅ ادغام پیشرفته لمس
پیکربندی سنسورها: سنسورهای شیشه ای (استدامتی بالا) ، سنسورهای فیلم (خفیف وزن) ، فیلم+فیلم (تثبیت انعطاف پذیر)
IC های کنترل کننده: EETI برای EMC پزشکی، Cypress برای خودرو (-40 ° C) ، Goodix برای حرکات چند لمسی
رابط: I2C (سیستم های جاسازی شده) ، USB (پلگ و پلی) ، RS232 (تجهیزات قدیمی)
✅ قابلیت اطمینان صنعتی
کار در درجه حرارت 0°C تا 50°C با مقاومت به تهویه
آزمایش شوک حرارتی 24 چرخه ای (-20°C/60°C)
مهر جلو IP65 در صورت ترکیب با پنل لمسی
گواهینامه
EN 60601-1 (طبی) ، ISO 16750 (خودروی)
مطابقت با REACH SVHC، RoHS 3
EMC: EN 55032 کلاس B
درخواست سفارشی
تماسفروش2@saef.com.cnبرای نسخه های IP65 مهر و موم شده، گزینه های لمسی ظرفیت یا طرح های مرسوم لبه.
مشخصات
پست ها | واحد | مشخصات |
قطر صفحه نمایش | mm | 27.0 |
منطقه فعال | mm | 597.888 ((H) × 336.312 ((V) |
پیکسل ها H x V | - | 1920 ((x3) x 1080 |
پیکسل ها Pitch | امم | 31.14 ((در هر سه گانه) x31.14 |
ترتیب پیکسل | - | نوار عمودی RGB |
حالت نمایش | - | معمولاً سياه |
زمان پاسخ | Msec | 14ms (معمولاً روشن/ خاموش) |
وزن | گرام | TBD |
رابط الکتریکی | - | ورودی داده های RGB دو کانال LVDS، 8 بیتی |
رنگ پشتیبانی | - | 16رنگ های.7M |
درمان سطح | - | ضد درخشش، 3H |
دمای کار | °C |
0 تا +50 |
دمای ذخیره سازی | °C | -20 تا +60 |
ابعاد بیرونی
تعریف پین رابط
پين شماره | نماد | توضیحات |
1 | RxO0- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
2 | RxO0+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
3 | RxO1- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
4 | RxO1+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
5 | RxO2- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
6 | RxO2+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
7 | BIST | BIST |
8 | RxOCLK- | ورودی ساعت دیفرانسیل منفی LVDS (ساعت غیرمعمول) |
9 | RxOCLK+ | ورودی ساعت دیفرانسیل LVDS مثبت (ساعت غیرمعمول) |
10 | RxO3- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
11 | RxO3+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
12 | RxE0- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
13 | RxE0+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
14 | GND | زمین |
15 | RxE1- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
16 | RxE1+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
17 | GND | زمین |
18 | RxE2- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
19 | RxE2+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
20 | RxECLK- | ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر) |
21 | RxECLK+ | ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر) |
22 | RxE3- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
23 | RxE3+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
24 | GND | زمین |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | هيچ ارتباطي وجود نداره |
28 | VDD | ولتاژ ورودی برق 5 ولت |
29 | VDD | ولتاژ ورودی برق 5 ولت |
30 | VDD | ولتاژ ورودی برق 5 ولت |
ویژگی های نوری
پارامتر | شرایط | دقیقه ای | -آره. | مکس | واحد | |
زاویه دید (CR>10) |
افقی | θL | 89 | - |
درجه |
|
θR | 89 | - | ||||
عمودی | θT | 89 | - | |||
θB | 89 | - | ||||
نسبت کنتراست | مرکز | 700 | 1000 | - | - | |
زمان پاسخ | Tr+Td | - | 14 | 20 | ms | |
CF رنگ رنگی (CIE1931) |
ایکس قرمز |
نوعش -0.03 |
0.646 |
تایپ: +0.03 |
- | |
قرمز y | 0.341 | - | ||||
رنگ سبز | 0.327 | - | ||||
سبز y | 0.612 | - | ||||
آبی ایکس | 0.143 | - | ||||
آبی و | 0.041 | - | ||||
رنگ سفید | 0.283 | - | ||||
سفید | 0.289 | - | ||||
مرکز روشنایی سفید | YLI | 300 | 350 | cd/m2 |
ویژگی های روشنایی پس زمینه
پارامتر | نماد | ارزش | واحد | ||
من | -آره. | مکس | |||
ولتاژ ورودی نوار روشن | VLED | 51 | 54 | 57 | V |
ورودی نوار نور جریان | ILED | - | 480 | - | mA |
طول عمر LED | LBL | 20000 | 30000 | - | ساعت ها |

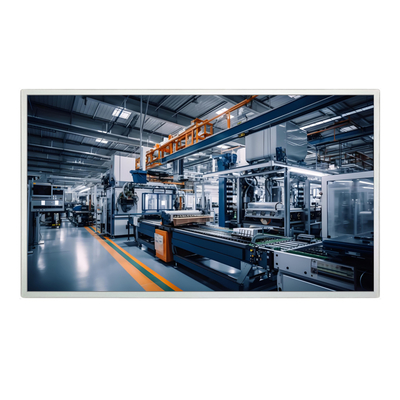

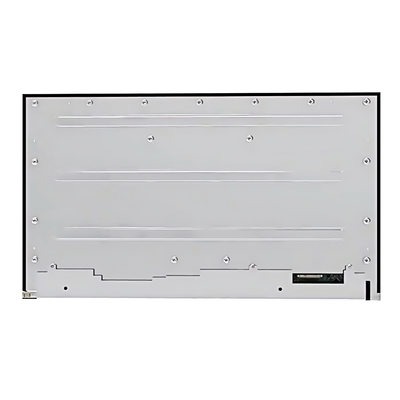

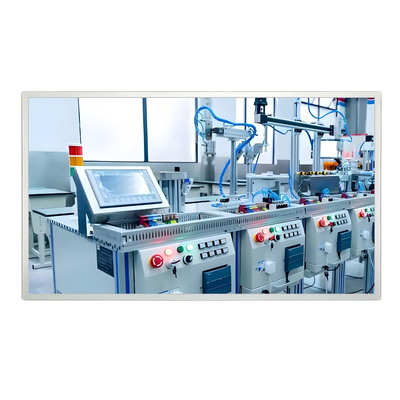

تصویر محصول
