جزئیات محصول:
|
شماره مدل: | SFTO2700SM-7317AN | اندازه صفحه نمایش: | مورب 27 اینچی |
---|---|---|---|
قطعنامه: | 1080 × 1920 پیکسل (نوار RGB) | روشنایی: | 350 سی دی در متر مربع |
دمای عملیاتی: | 0 درجه سانتی گراد تا +50 درجه سانتی گراد | نسبت کنتراست: | 1000:1 (نوع.) |
رابط: | LVD های دو کانال (2 پیکسل/ساعت) | زمان پاسخ: | 14ms (روشن/خاموش ، تایپ) |
نور پس زمینه: | 30000 ساعت | درمان سطح: | ضد تابش خیره کننده، سختی 3H |
ورودی برق: | 5 ولت 10 ٪ (حداکثر 5.5 ولت) | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | صفحه نمایش ال سی دی صنعتی TFT با روشنایی 350 cd/m2,صفحه نمایش ال سی دی صنعتی TFT با دوگانه LVDS,صفحه نمایش ال سی دی صنعتی 27 اینچی TFT,Dual LVDS Industrial TFT LCD,27" Industrial TFT LCD |
نمایشگاه صنعتی 27-Zoll برای اتاق های کنترل
SFTO2700SM-7317AN با حل فول اچ دی با صنعتي روبستيت براي کنترل، تکنولوژي پزشکي و سیستم اتوماسیون ترکیب شده است.با ۳۵۰ cd/m2 روشنایی و زاویه دید ۸۹ درجه، تصویربرداری واضح را حتی در شرایط سخت نور نیز فراهم می کند..
مزایای کلیدی برای مهندسان
✅ امنیت صنعتی
عملکرد در درجه 0 تا 50 درجه سانتیگراد (Lagerung -20 °C ~ 60 °C)
دو-LVDS-Schnittstelle mit 74.25MHz Taktfrequenz (بررسی های دوگانه LVDS)
3H kratzfeste ضد رفلکس-Oberfläche
✅ عالی بودن بصری
1000۱- نسبت متضاد برای نمایش گرای شدید
زمان واکنش 14ms (Schwarz-Weiß-Übergang)
مختصات رنگی پس از CIE1931 (Weißpunkt x=0.283/y=0.289)
✅ یکپارچه سازی
مخلوط کننده ی Verriegelbarer JAE FI-X30HL-Stecker
حالت زمان بندی فقط DE (kein HSYNC/VSYNC benötigt)
نقطه های ثابت سازی سازگار با VESA
Certifizierte Robustheit (توانایی صدور گواهی)
72h Hochtemperaturtest @60°C
24 زایکلن ترمیشر شوک (-20°C/60°C)
ESD-Schutz: ±8kV (Kontakt) nach IEC 61000-4-2
پروسس لیتیچنیک: سیستم SCADA، Leitwartendisplays
"ميدزينگرات": "اوپ مانيتور"، "دياگنوس کنسولين".
ماشین آلات آزمایشگاهی: میکروسکوپی مانیتور، دستگاه های تحلیل
سیگنال دیجیتال: سیستم اطلاعات و سرگرمی صنعتی
گواهینامه ایزو: 9001:2015 (کیفیت) ، 14001:2015 ( محیط زیست)
EMV: EN 55032:2015 مطابق
گارانتی: 2 سال بر نقص عملکرد
لیفرومفنگ: ESD-Schutzverpackung، Montagezeichnungen (DXF)
درخواست سفارشی
تماسفروش2@saef.com.cnبرای نسخه های IP65 مهر و موم شده، گزینه های لمسی ظرفیت یا طرح های مرسوم لبه.
مشخصات
پست ها | واحد | مشخصات |
قطر صفحه نمایش | mm | 27.0 |
منطقه فعال | mm | 597.888 ((H) × 336.312 ((V) |
پیکسل ها H x V | - | 1920 ((x3) x 1080 |
پیکسل ها Pitch | امم | 31.14 ((در هر سه گانه) x31.14 |
ترتیب پیکسل | - | نوار عمودی RGB |
حالت نمایش | - | معمولاً سياه |
زمان پاسخ | Msec | 14ms (معمولاً روشن/ خاموش) |
وزن | گرام | TBD |
رابط الکتریکی | - | ورودی داده های RGB دو کانال LVDS، 8 بیتی |
رنگ پشتیبانی | - | 16رنگ های.7M |
درمان سطح | - | ضد درخشش، 3H |
دمای کار | °C |
0 تا +50 |
دمای ذخیره سازی | °C | -20 تا +60 |
ابعاد بیرونی
تعریف پین رابط
پين شماره | نماد | توضیحات |
1 | RxO0- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
2 | RxO0+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
3 | RxO1- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
4 | RxO1+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
5 | RxO2- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
6 | RxO2+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
7 | BIST | BIST |
8 | RxOCLK- | ورودی ساعت دیفرانسیل منفی LVDS (ساعت غیرمعمول) |
9 | RxOCLK+ | ورودی ساعت دیفرانسیل LVDS مثبت (ساعت غیرمعمول) |
10 | RxO3- | ورودی داده های دیفرانسیل LVDS منفی (داده های غیرمعمول) |
11 | RxO3+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های غیرمعمول) |
12 | RxE0- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
13 | RxE0+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
14 | GND | زمین |
15 | RxE1- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
16 | RxE1+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
17 | GND | زمین |
18 | RxE2- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
19 | RxE2+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
20 | RxECLK- | ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر) |
21 | RxECLK+ | ورودی ساعت دیفرانسیل منفی LVDS (ساعت برابر) |
22 | RxE3- | ورودی داده های دیفرانسیل منفی LVDS (داده های حتی) |
23 | RxE3+ | ورودی داده های دیفرانسیل LVDS مثبت (داده های حتی) |
24 | GND | زمین |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | هيچ ارتباطي وجود نداره |
28 | VDD | ولتاژ ورودی برق 5 ولت |
29 | VDD | ولتاژ ورودی برق 5 ولت |
30 | VDD | ولتاژ ورودی برق 5 ولت |
ویژگی های نوری
پارامتر | شرایط | دقیقه ای | -آره. | مکس | واحد | |
زاویه دید (CR>10) |
افقی | θL | 89 | - |
درجه |
|
θR | 89 | - | ||||
عمودی | θT | 89 | - | |||
θB | 89 | - | ||||
نسبت کنتراست | مرکز | 700 | 1000 | - | - | |
زمان پاسخ | Tr+Td | - | 14 | 20 | ms | |
CF رنگ رنگی (CIE1931) |
ایکس قرمز |
نوعش -0.03 |
0.646 |
تایپ: +0.03 |
- | |
قرمز y | 0.341 | - | ||||
رنگ سبز | 0.327 | - | ||||
سبز y | 0.612 | - | ||||
آبی ایکس | 0.143 | - | ||||
آبی و | 0.041 | - | ||||
رنگ سفید | 0.283 | - | ||||
سفید | 0.289 | - | ||||
مرکز روشنایی سفید | YLI | 300 | 350 | cd/m2 |
ویژگی های روشنایی پس زمینه
پارامتر | نماد | ارزش | واحد | ||
من | -آره. | مکس | |||
ولتاژ ورودی نوار روشن | VLED | 51 | 54 | 57 | V |
ورودی نوار نور جریان | ILED | - | 480 | - | mA |
طول عمر LED | LBL | 20000 | 30000 | - | ساعت ها |

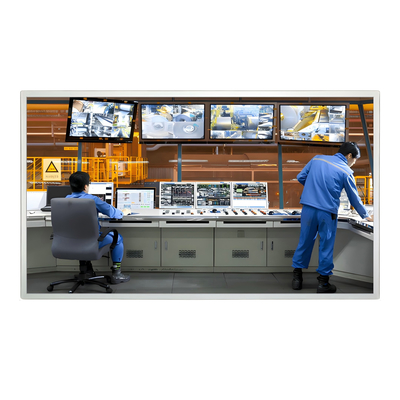

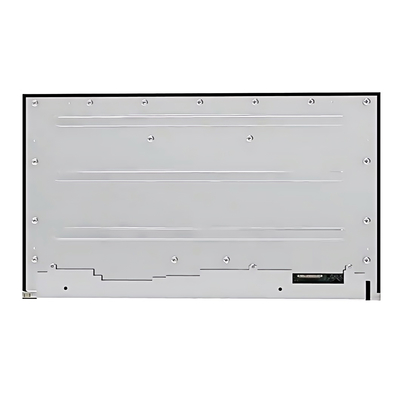

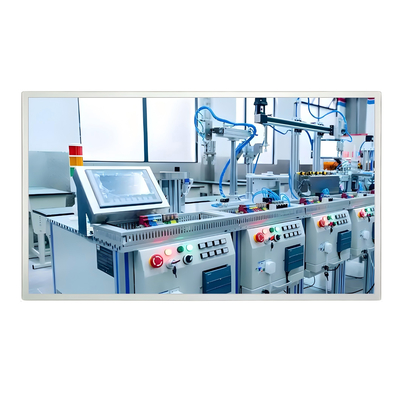

تصویر محصول
