جزئیات محصول:
|
شماره مدل: | SFTO2150RX-7320AN | اندازه صفحه نمایش: | مورب 21.5 اینچی (546.1 میلی متر) |
---|---|---|---|
قطعنامه: | 1080 × 1920 پیکسل (نوار RGB) | روشنایی: | 500 سی دی در متر مربع |
دمای عملیاتی: | 30- تا 80+ درجه سانتی گراد | نسبت کنتراست: | 1000:1 (نوع.) |
رابط: | LVD های دو کانال (2 پیکسل/ساعت) | مصرف برق: | 20.96w |
زمان پاسخ: | GTG 14ms (خاکستری به خاکستری) | زاویه دید: | 89 ° همه جهت ها (Cr> 10) |
نور پس زمینه: | 50000 ساعت | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | 500 نیت LCD TFT صنعتی,صفحه LCD TFT صنعتی FHD,21.5 ◄ LCD TFT صنعتی,FHD Industrial TFT LCD,21.5” Industrial TFT LCD |
نمایشگاه صنعتی مهم برای محیط های شدید
درSFTO2150RX-7320ANبا روشنایی 500 نیت و وضوح FHD،حتی در معرض نور مستقیم خورشید و یا در شرایط دمای پایین، تصاویر واضح را ارائه می دهد..
مزیت های کلیدی مهندسی
✅ دوام نظامی
در دمای قطب شمال تا بیابان (-30 °C ~ 80 °C) کار می کند
مقاومت در برابر شوک های مکانیکی 50G (IEC 60068-2-27)
۲۴۰ ساعت رطوبت کار @ ۵۰°C/۸۰%RH
✅ اتصال صنعتی
رابط LVDS دو کانال (کنتاکتور JAE FI-X30H)
حالت زمان بندی فقط DE @74.25MHz
6 بیت + Hi-FRC (16.7M رنگ)
✅ طراحی زمان توقف صفر
50،000hr LED backlight (7020 تراشه، 10S6P×2)
< 300mV تحمل موج ورودی
±8kV حفاظت ESD تماس (IEC 61000-4-2)
صنایع / کاربردهای صنعتی
وارنتی و گارانتی / نگهداری و گارانتی
Lebensdauer: 50.000 ساعت LED-Betrieb (@25°C)
از سوختن صفحه نمایش جلوگیری کنید: حالت خواب پس از 30 دقیقه بی فعالیت
گارانتی: 1 سال
ESD-Schutz: IPM-verpackt mit leitfähiger فولی
درخواست سفارشی
تماسفروش2@saef.com.cnبرای نسخه های IP65 مهر و موم شده، گزینه های لمسی ظرفیت یا طرح های مرسوم لبه.
مشخصات
پست ها | مشخصات | واحد |
اندازه صفحه فعال | 21.5 | اینچ |
تعداد پیکسل ها | 1920 × 1080 | پیکسل |
منطقه نمایش | 476.64 (H) × 268.11 ((V) | mm |
باز کردن بیزل | 479.84 ((H) × 271.3 ((V) | mm |
ابعاد طرح | 495.6 ((H) × 292.4 ((V) × 10.35 ((D) | mm |
روشنایی، سفید | 500 (مرکز 1 نقطه،نوع) | cd/m2 |
ولتاژ ورودی منبع برق | 12 (نوع) | V |
ولتاژ منبع برق | 5.0 (نوع) | V |
مصرف برق | کل = 20.96 (نوع) | W |
نسبت کنتراست | 1000:1 | ... |
زمان پاسخ | 14 (نوع) ((G تا G) | ms |
دمای رنگ | TBD | K |
وزن | TBD ((نوع) | کیلوگرم |
دمای کار | -30 تا 80 | °C |
دمای ذخیره سازی | -30 تا 85 | °C |
ویژگی های نوری
پارامتر | نماد | شرایط | دقیقه ای | -آره. | مکس | واحد | ||
زاویه دید محدوده |
افقی |
Θ3 |
CR > 10 |
85 | 89 | - | -دگ | |
Θ9 | 85 | 89 | - | -دگ | ||||
عمودی |
Θ12 | 85 | 89 | - | -دگ | |||
Θ6 | 85 | 89 | - | -دگ | ||||
نسبت کنتراست روشنایی | CR |
Θ = 0 (مرکز) نرمال نگاه کردن زاویه |
450 | 500 | ||||
انتقال سلولی | Tr | - | 3.55 | - | % | |||
یکنواختی نور سفید | ΔY | 75 | 80 | - | % | |||
بازتولید رنگ |
سفید |
Wx | 0.283 | 0.313 | 0.343 | - | ||
وای | 0.299 | 0.329 | 0.359 | - | ||||
قرمز |
Rx | 0.607 | 0.637 | 0.667 | - | |||
ری | 0.320 | 0.350 | 0.380 | - | ||||
سبز |
Gx | 0.266 | 0.296 | 0.326 | - | |||
جی ای | 0.590 | 0.620 | 0.650 | - | ||||
آبی |
Bx | 0.120 | 0.150 | 0.180 | - | |||
توسط | 0.02 | 0.05 | 0.08 | - | ||||
پاسخ زمان |
GTG | Tg | 14 | 25 | ms | |||
گفتار متقاطع | سی تی |
- |
- |
2.0 | % |
ویژگی های روشنایی پس زمینه
پارامتر | نماد | ارزش | واحد | ||
دقیقه ای | -آره. | مکس | |||
ولتاژ ورودی نوار نور LED در هر پین ورودی | شماره VPIN | 46.5 | 48.5 | 51.5 | V |
جریان کلی ورودی نوار روشنایی LED | IPIN | --- | 360 | mA | |
طول عمر LED | LLED | 40000 | 50000 | --- | ساعت ها |
مصرف برق | PBL | 17.46 | W |
ابعاد بیرونی
تعریف پین رابط
Pدر نه | نماد | عملکرد |
1 | RXO0- | داده های انتقال منفی پیکسل 0 (ODD) |
2 | RXO0+ | داده های انتقال مثبت پیکسل 0 (ODD) |
3 | RXO1- | داده های انتقال منفی پیکسل 1 (ODD) |
4 | RXO1+ | داده های انتقال مثبت پیکسل 1 (ODD) |
5 | RXO2- | داده های انتقال منفی پیکسل 2 (ODD) |
6 | RXO2+ | داده های انتقال مثبت پیکسل 2 (ODD) |
7 | GND | زمین قدرت |
8 | RXOC- | ساعت انتقال منفی (ODD) |
9 | RXOC+ | ساعت انتقال مثبت (ODD) |
10 | RXO3- | داده های انتقال منفی پیکسل 3 (ODD) |
11 | RXO3+ | داده های انتقال مثبت پیکسل 3 (ODD) |
12 | RXE0- | داده های انتقال منفی پیکسل 0 (EVEN) |
13 | RXE0+ | داده های انتقال مثبت پیکسل 0 (EVEN) |
14 | GND | زمین قدرت |
15 | RXE1- | داده های انتقال منفی پیکسل 1 (EVEN) |
16 | RXE1+ | داده های انتقال مثبت پیکسل 1 (EVEN) |
17 | GND | زمین قدرت |
18 | RXE2- | داده های انتقال منفی پیکسل 2 (EVEN) |
19 | RXE2+ | داده های انتقال مثبت پیکسل 2 (EVEN) |
20 | RXEC- | ساعت انتقال منفی (EVEN) |
21 | RXEC+ | ساعت انتقال مثبت (EVEN) |
22 | RXE3- | داده های انتقال منفی پیکسل 3 (EVEN) |
23 | RXE3+ | داده های انتقال مثبت پیکسل 3 (EVEN) |
24 | GND | زمین قدرت |
25 | NC | اتصال نيست، اين پيين بايد باز باشه |
26 | NC | اتصال نيست، اين پيين بايد باز باشه |
27 | NC | نه اتصال |
28 | VDD |
منبع برق: 5 ولت |
29 | VDD | |
30 | VDD |

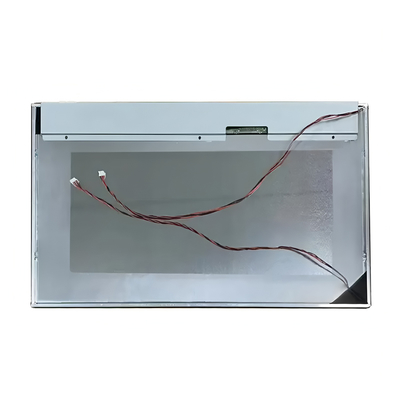

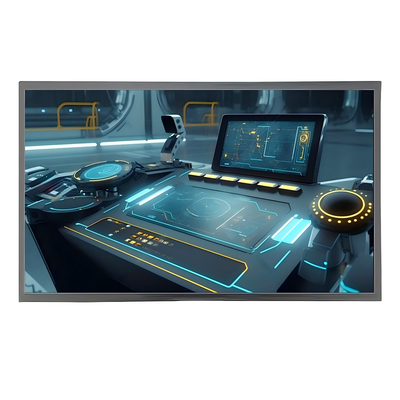

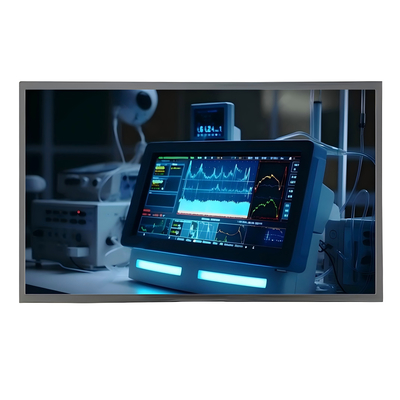

تصویر محصول
