جزئیات محصول:
|
شماره مدل: | SFTO560SH-7316AN | اندازه صفحه نمایش: | 5.6 اینچی مورب |
---|---|---|---|
قطعنامه: | 640 × 480 پیکسل (نوار RGB) | روشنایی: | 250 سی دی در متر مربع |
دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | تکنولوژی: | tn tft ، انتقال دهنده |
رابط: | RGB دیجیتال 24 بیتی | نور پس زمینه: | 15 LED ، |
جهت مشاهده: | ساعت 12 بهینه | عملکرد نوری: | 51.2 ٪ NTSC |
منبع برق: | منطق 3.3 ولت + درایو ولتاژ دوگانه | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | ماژول نمایش LCD TFT,صفحه نمایش صنعتی 640x480,5صفحه نمایش LCD TFT 6 اینچی,640x480 Industrial Display,5.6 inch TFT LCD Display |
صفحه نمایش السیدی تیافتی 5.6 اینچی با کارایی بالا برای کاربردهای صنعتی
SFTO560SH-7316AN قابلیت اطمینان بالایی را برای سیستمهای حیاتی ارائه میدهد. این تیافتی 5.6 اینچی صنعتی که بر اساس مشخصات AT056TN52 V.3 طراحی شده است، دارای ویژگیهای زیر است:
مزایای فنی کلیدی
✅ دید بهتر
رزولوشن 640x480 با قطبنده ضد تابش نور
روشنایی بالا 250 cd/m² برای خوانایی در نور خورشید
نسبت کنتراست 500:1 با زاویه دید بهینه 12 ساعت
✅ دوام درجه صنعتی
در دماهای شدید (-20°C ~ +70°C) کار میکند
مقاومت در برابر ضربه مکانیکی 100G (مدت زمان 6 میلیثانیه)
محافظت در برابر گرد و غبار معادل IP50 از طریق ساختار مهر و موم شده
✅ مهندسی شده برای پایداری
رابط RGB 24 بیتی با حالتهای همگامسازی DE/HV
سیستم درایو با ولتاژ دوگانه (VGH:15V, VGL:-12V)
کنترل جهت اسکن (پینهای L/R, U/D) برای نصب انعطافپذیر
قابلیت اطمینان تایید شده
عبور از آزمونهای زیستمحیطی دقیق مطابق با استانداردهای بینالمللی:
96 ساعت دمای بالا (70°C) و رطوبت (50°C/90%RH)
20 سیکل شوک حرارتی (-30°C↔80°C)
محافظت ESD: ±8kV (هوا), ±4kV (تماس)
انطباق جهانی
مطابق با ROHS 2011/65/EU و REACH SVHC
بستهبندی مطابق با دستورالعملهای 94/62/EC
لحیمکاری بدون سرب سازگار (Sn96.3-Ag3.3-Cu0.4)
کاربردها
اتوماسیون صنعتی: پنلهای HMI، رابطهای PLC
دستگاههای پزشکی: مانیتورهای بیمار، ابزارهای تشخیصی قابل حمل
سیستمهای حمل و نقل: نمایشگرهای کنترل قطار، اویونیک
تجهیزات تست: ابزارهای اندازهگیری میدانی، اسکنرهای دستی
درخواست سفارشیسازی
تماس باsales2@saef.com.cn برای نسخههای مهر و موم شده IP65، گزینههای لمسی خازنی یا طرحهای قاب سفارشی.
مشخصات فنی
ویژگیها | جزئیات |
اندازه صفحه نمایش (قطری) | 5.6” |
نوع السیدی | TN TFT |
حالت نمایش | انتقالی / به طور معمول سفید |
رزولوشن | 640 RGB x 480 |
جهت دید | 12 O’CLOCK |
جهت معکوس مقیاس خاکستری | 6 O’CLOCK |
طرح کلی ماژول | 126.5(H) x 100(V) x 5.7(T) (Note1) |
ناحیه فعال | 112.896(H) x84.672(V) |
اندازه پیکسل | 58.8*3 x 176.4 |
آرایش پیکسل | RGB |
تصفیه سطح قطبنده | ضد تابش نور |
درایور IC | ILI6192A-01&ILI5481A |
رنگهای نمایشگر | 16.7M |
رابط | رابط 24 بیتی RGB |
با یا بدون صفحه لمسی | بدون |
دمای عملیاتی | -20~70 |
دمای ذخیرهسازی | -30~80 |
وزن | 100 |
ویژگیهای نوری
مورد | نماد | شرایط | مشخصات | واحد | |||
حداقل | معمولی | حداکثر | |||||
درخشندگی روشن TFT( If =20mA/LED) |
Lv |
به طور معمول زاویه دید θX = φY =0º |
200 |
250 |
- |
cd/m² |
|
نسبت کنتراست (به 6.3 مراجعه کنید) | CR | 600 | 1000 | - | |||
زمان پاسخ (به 6.2 مراجعه کنید) |
TR+TF |
- |
25 | 50 |
ms |
||
سفید | XW | 0.25 | 0.30 | 0.35 | |||
YW | 0.26 | 0.31 | 0.36 | ||||
زاویه دید (به 6.4 مراجعه کنید) |
افقی | θX+ |
Center CR≥10 |
60 | 70 | - |
درجه |
θX- | 60 | 70 | - | ||||
عمودی | φY+ | 40 | 50 | - | |||
φY- | 60 | 70 | - | ||||
نسبت NTSC (طیف رنگ) | - | 51.2 | - | % |
ویژگیهای نور پسزمینه
مورد | نماد | شرایط | حداقل | معمولی | حداکثر | واحد |
ولتاژ نور پسزمینه | VLED | Ta=25 ºC, IF=20mA/LED | - | 9.3 | - | V |
جریان نور پسزمینه | ILED | Ta=25 ºC, VF=3.1V/LED | - | 100 | - | mA |
اتلاف توان | PD | - | 930 | - | mW | |
یکنواختی | متوسط | 75 | 80 | - | % | |
عمر کارکرد LED (25℃) | - | 20000 | 30000 | - | ساعت | |
روش درایو | جریان ثابت | |||||
پیکربندی LED | 15 LED سفید (3 LED در یک رشته و 5 گروه موازی) |
ابعاد خارجی
تعریف پین رابط
شماره پین | نماد | I/O | عملکرد |
1 | VLED+ | P | توان برای آند نور پسزمینه LED |
2 | VLED+ | P | توان برای آند نور پسزمینه LED |
3 | VLED- | P | توان برای کاتد نور پسزمینه LED |
4 | VLED- | P | توان برای کاتد نور پسزمینه LED |
5 | GND | P | زمین برق |
6 | VCOM | I | ورودی VCOM |
7 | VCC | P | منبع تغذیه برای مدار دیجیتال |
8 | MODE | I | کنترل حالت DE یا HV |
9 | DE | I | فعالسازی داده |
10 | VS | I | ورودی سیگنال Vsync |
11 | HS | I | ورودی سیگنال Hsync |
12 | B7 | I | ورودی داده آبی (MSB) |
13 | B6 | I | ورودی داده آبی |
14 | B5 | I | ورودی داده آبی |
15 | B4 | I | ورودی داده آبی |
16 | B3 | I | ورودی داده آبی |
17 | B2 | I | ورودی داده آبی |
18 | B1 | I | ورودی داده آبی |
19 | B0 | I | ورودی داده آبی (LSB) |
20 | G7 | I | ورودی داده سبز (MSB) |
21 | G6 | I | ورودی داده سبز |
22 | G5 | I | ورودی داده سبز |
23 | G4 | I | ورودی داده سبز |
24 | G3 | I | ورودی داده سبز |
25 | G2 | I | ورودی داده سبز |
26 | G1 | I | ورودی داده سبز |
27 | G0 | I | ورودی داده سبز (LSB) |
28 | R7 | I | ورودی داده قرمز (MSB) |
29 | R6 | I | ورودی داده قرمز |
30 | R5 | I | ورودی داده قرمز |
31 | R4 | I | ورودی داده قرمز |
32 | R3 | I | ورودی داده قرمز |
33 | R2 | I | ورودی داده قرمز |
34 | R1 | I | ورودی داده قرمز |
35 | R0 | I | ورودی داده قرمز (LSB) |
36 | GND | P | زمین برق |
37 | DCLK | I | ساعت نمونه |
38 | GND | P | زمین برق |
39 | L/R | I | جهت اسکن چپ به راست را انتخاب کنید |
40 | U/D | I | جهت اسکن بالا یا پایین را انتخاب کنید |
41 | VGH | I | توان مثبت برای درایور اسکن |
42 | VGL | I | توان منفی برای درایور اسکن |
43 | AVDD | P | منبع تغذیه برای مدار آنالوگ |
44 | RESET | I | تنظیم مجدد |
45 | POL | O | انتخاب قطبیت برای سیگنال کنترل معکوس خط |
46 | VCOM | I | ورودی VCOM |
47 | NC | - | بدون کانکتور |
48 | NC | - | بدون کانکتور |
49 | NC | - | بدون کانکتور |
50 | NC | - | بدون کانکتور |

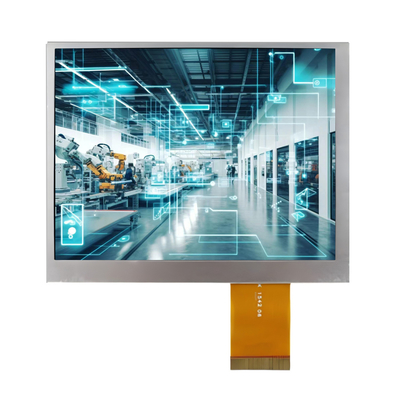

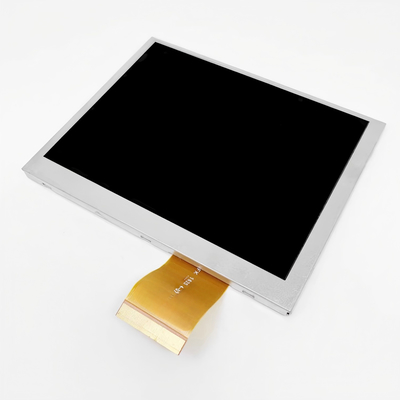

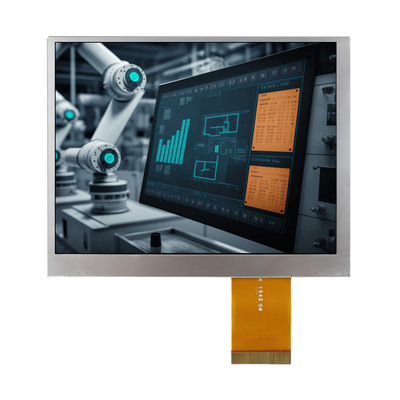

تصویر محصول
