جزئیات محصول:
|
نوع نمایش: | LCD TFT صنعتی با رابط EDP | اندازه صفحه نمایش: | مورب 15.6 اینچی |
---|---|---|---|
قطعنامه: | FHD 1920 x 1080 (نوار عمودی RGB) | روشنایی: | 1000 CD/m² (درخشندگی مرکز) |
دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | ورودی برق: | 3.3 ولت DC ± 10 ٪ (حداکثر 0.891W) |
رابط: | EDP 30 پین (I-PEX 20455-030E) | سیستم نور پس زمینه: | درایور LED خارجی (تایپ 45.1 ولت ، 540mA) |
کارایی: | 69 ٪ Color Gamut ، رنگ 16.7 متر (6bit+FRC) | زاویه دید: | 80 درجه+ افقی/عمودی (CR≥10) |
اتصال دهنده ها: | ورودی EDP + خروجی برق BL (MSK24022P10A) | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | صفحه نمایش LCD TFT 1000 نیت,صفحه نمایش LCD TFT قابل خواندن نور خورشید,صفحه نمایش LCD صنعتی eDP TFT,Sunlight Readable TFT LCD Display,Industrial eDP TFT LCD Display |
صفحه نمایش دید بالا برای محیط های صنعتی سخت
SFTO1560BD-7246A3N یک صفحه LCD 15.6 اینچی TFT است که برای قابلیت اطمینان در شرایط شدید طراحی شده است.با روشنایی 1000 نیت و کار در درجه -20 تا +70 درجه سانتیگراد، آن را در نور مستقیم خورشید و یا دمای یخ زدگی دید روشن فراهم می کند ایده آل برای اتوماسیون کارخانه، تجهیزات بیرونی و دستگاه های پزشکی.
مزیت های کلیدی صنعتی
اتصال قوی:رابط eDP با پشتیبانی کانال AUX (مطابق VESA DisplayPort 1.2) ادغام را ساده می کند.
مدیریت انرژی هوشمند:حالت صرفه جویی در انرژی 50 هرتز مصرف انرژی را 15 درصد کاهش می دهد بدون اینکه عملکرد را تضعیف کند.
دوام نظامی:با استفاده از 100 چرخه شوک حرارتی و 240 ساعت آزمایش رطوبت (60 °C/90% RH) تأیید شده است.
نگه داشتن تصویر صفر:تولید اتوماتیک ویدیوی سیاه در هنگام از دست دادن سیگنال از یکپارچگی صفحه محافظت می کند.
برتری فنی
رنگ دقیق:69 درصد رنگ با 16.7 میلیون رنگ از طریق تکنولوژی 6 بیت + FRC.
ضلعی بدون فلکر:کنترل PWM (1-2KHz) با تعادل جریان برای روشنایی یکنواخت.
ادغام آسان:تشخیص پلاگین گرم (HPD) و پشتیبانی از توالی قدرت برگشت پذیر.
گواهینامه برای بازارهای اتحادیه اروپا و ایالات متحده
• مطابق با RoHS 2011/65/EU و REACH
• گواهینامه مدیریت کیفیت ISO 9001:2015
• گارانتی یک ساله
برای:
✅ پانل های کنترل صنعتی: ماشین های CNC، رابط های رباتیک
✅ دستگاه های پزشکی: مانیتورهای بیمار، تجهیزات تشخیصی
✅ حمل و نقل: نمایشگاه های مدیریت ناوگان، سیستم های بلیط
✅ بخش انرژی: کنترل مزارع خورشیدی، HMI شبکه برق
درخواست سفارشی سازی:تماسفروش2@saef.com.cnبرای نسخه های IP65 مهر و موم شده، گزینه های لمسی ظرفیت یا طرح های مرسوم لبه.
مشخصات
ماده | مشخصات | واحد |
اندازه صفحه نمایش | 15.6 √ قطر | |
عنصر راننده | ماتریس فعال TFT a-si | - |
تعداد پیکسل ها | 1920 × RGB × 1080 | پیکسل |
پیکسل پیچ | 0.17925 (H) × 0.17925 (V) | mm |
ترتیب پیکسل | نوار عمودی RGB | - |
رنگ های نمایش | 16.7 متر | رنگ |
حالت انتقال | معمولاً سياه | - |
درمان سطح | پوشش سخت (3H) ، ضد درخشش | - |
مصرف برق | سلول 0.891W ((حد اقل)) | - |
دمای کار |
-20°C تا +70°C | °C |
دمای ذخیره سازی |
-30°C تا +80°C | °C |
ابعاد بیرونی
تعریف پین رابط
پین | نماد | توضیحات |
1 | NC | بدون اتصال (برای تست LCD اختصاص داده شده است) |
2 | H_GND | زمین با سرعت بالا |
3 | ML1- | مکمل مسیر سیگنال 1 |
4 | ML1+ | خط اصلی سیگنال 1 |
5 | H_GND | زمین با سرعت بالا |
6 | ML0- | خط سیگنال مکمل 0 |
7 | ML0+ | خط اصلی سیگنال واقعی 0 |
8 | H_GND | زمین با سرعت بالا |
9 | AUX+ | کانال کمک کننده سیگنال واقعی |
10 | AUX- | کانال مکمل سیگنال-کمک کننده |
11 | H_GND | زمین با سرعت بالا |
12 | VCCS | منبع برق +3.3V ((معمول) |
13 | VCCS | منبع برق +3.3V ((معمول) |
14 | NC | بدون اتصال (برای تست LCD اختصاص داده شده است) |
15 | GND | زمین |
16 | GND | زمین |
17 | HPD | تشخیص پلاگین داغ |
18 | BL_GND | BL زمین |
19 | BL_GND | BL زمین |
20 | BL_GND | BL زمین |
21 | BL_GND | BL زمین |
22 | LED_EN | BL_Signal of LED Converter را فعال کنید |
23 | LED_PWM | سیگنال PWM Dimming Control از کنورتر LED |
24 | NC | بدون اتصال (برای تست LCD اختصاص داده شده است) |
25 | NC | بدون اتصال (برای تست LCD اختصاص داده شده است) |
26 | LED_VCCS | قدرت BL |
27 | LED_VCCS | قدرت BL |
28 | LED_VCCS | قدرت BL |
29 | LED_VCCS | قدرت BL |
30 | NC | بدون اتصال (برای تست LCD اختصاص داده شده است) |

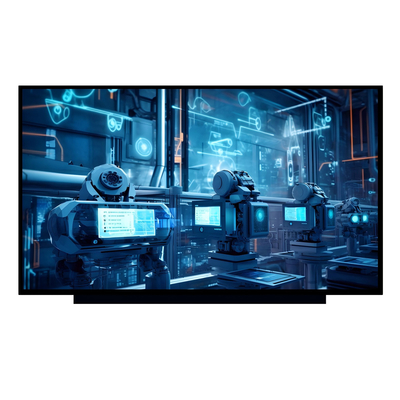

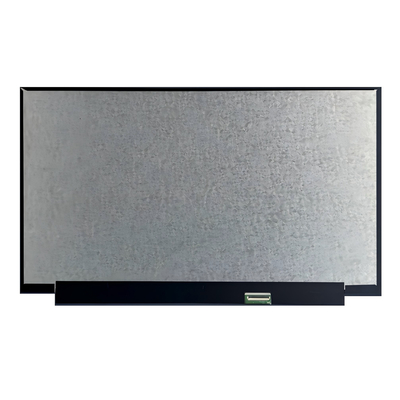

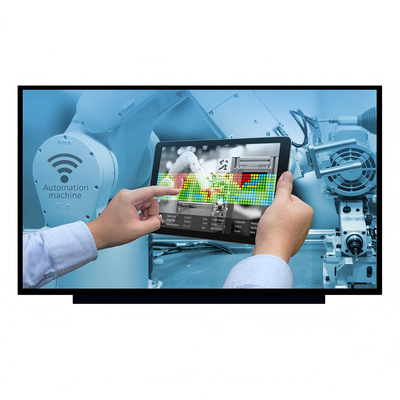

تصویر محصول
