جزئیات محصول:
|
| محصول: | LCD 2.8 اینچی TFT | قطعنامه: | 480 x 640 （VGA） |
|---|---|---|---|
| رنگ: | 262K | نوع نمایش: | IPS TFT LCD |
| رابط: | رنگ RGB | زاویه دید: | 80°/80°/80°/80° (L/R/U/D) |
| آی سی درایور: | ST7701S | خوانایی نور خورشید: | آره |
| درخشندگی سطحی: | 1000 cd/m2 (نیت) | درخواست: | HMI صنعتی، تجهیزات بیرونی |
| طول عمر روشنایی پس زمینه: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT قابل مشاهده نور خورشید,ماژول نمایش صنعتی 480x640,صفحه نمایش LCD TFT 1000 نیت,480x640 Industrial Display Module,1000nits TFT LCD Display |
||
| ماده | مشخصات | واحد |
| اندازه صفحه نمایش | 2.8 اينچ | قطب نما |
| تعداد پیکسل ها | 480RGB ((H) x640 ((V) | پیکسل |
| منطقه نمایش | 43.2 ((H) x57.6 ((V) | mm |
| پیچ پیکسل | 0.09 ((H) x0.09 ((V) | mm |
| ابعاد طرح | 46.2x65.2x2.3±0.2 | mm |
| ترتیب پیکسل | نوار عمودی RGB | ―― |
| حالت نمایش | معمولاً سياه | ―― |
| جهت مشاهده چشم | همه | ―― |
| رنگ نمایش | 262K | ―― |
| نوردهی ((cd/m2) | 1100 | نيت |
| نسبت کنتراست | 1200:1 | ―― |
| رابط | رنگ RGB | |
| چراغ های پشتی | نوع چراغ LED | ―― |
| IC درایو | ST7701S | |
| دمای کار | -20 تا 70 | °C |
| دمای ذخیره سازی | -30 تا 80 | °C |
صفحه نمایش LCD TFT 2.8 اینچی با روشنایی بالا 1000 نیتس راه حل نهایی برای حرفه ای هایی است که به دنبال یک صفحه نمایش قدرتمند، همه کاره و با عملکرد بالا هستند.دستگاه های خود را با روشنایی و وضوح بی نظیر بالا ببرید، و برای انواع برنامه های کاربردی از صنایع به الکترونیک مصرفی فراهم می کند.
ابعاد بیرونی
تعریف پین رابط
| پين شماره | نماد | عملکرد |
| 1 | LEDA | چراغ عقب LED ((کاتود) |
| 2 | LEDK | چراغ عقب LED ((کاتود) |
| 3 | GND | زمین |
| 4 | VDD | منبع برق: ۲٫۸ تا ۳٫۳ ولت |
| 5 | GND | زمین |
| 6 | تنظیم مجدد | ورودی رو تنظیم کن |
| 7 | GND | زمین |
| 8 تا 25 | DB17~DB0 | ورودی داده های آبی RGB |
| 26 | GND | زمین |
| 27 | SDA | ساعت رابط SPI |
| 28 | SCL | ساعت رابط SPI |
| 29 | CS | چیپ انتخاب پین ورودی |
| 30 | HSYNC | سیگنال همگام سازی خط برای عملکرد رابط RGB |
| 31 | HSYNC | سیگنال همگام سازی فریم برای عملکرد رابط RGB |
| 32 | PCLK | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 33 | DE | سیگنال فعال سازی داده برای کاربری رابط RGB |
| 34 | GND | زمین |
ویژگی های الکتریکی
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ تغذیه آنالوگ | VDD | 2.4 | 2.8 | 3.3 | V |
| ولتاژ تغذیه دیجیتال | VDDI | - | - | - | |
| ولتاژ سیگنال ورودی | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
واحد روشنایی پس زمینه (GND=0V)
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| جریان LED | IL | - | 45 | 60 | mA |
| ولتاژ LED | VL | - | 11.2 | 13.6 | V |
| مدت عمر LED در حال کار | ساعت | 40000 | - | - | ساعت |
مشخصات نوری
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| روشنایی سفید (مرکز) | Lv |
Θ=0 نرمال نگاه کردن زاویه IBL=80mA |
1000 | 1100 | ... | cd/m2 | |
| زمان پاسخ | Tr+Tf | ... | 35 | 40 | ms | ||
| نسبت کنتراست | CR | 900 | 1200 | ... | ... | ||
|
رنگ رنگی (CIE1931) |
سفید |
Wx | 0.278 | 0.308 | 0.338 | ||
| وای | 0.309 | 0.339 | 0.369 | ||||
|
زاویه دید |
هور |
L |
CR≥10 |
... | 80 | ... | |
| ΘR | ... | 80 | ... | ||||
|
.. |
تو | ... | 80 | ... | |||
| ΘD | ... | 80 | ... | ||||
| یکنواختی در روشنایی | متوسط | Θ=0 | 80 | 90 | ... | % | |
| طیف رنگ | NTSC | Θ=0 | 65 | 70 | ... | % | |

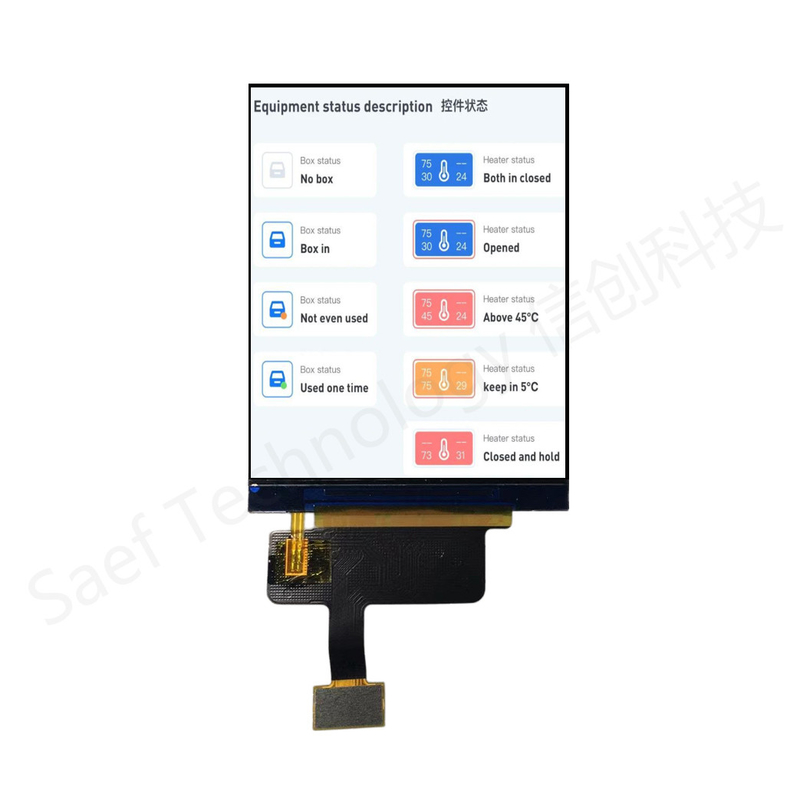

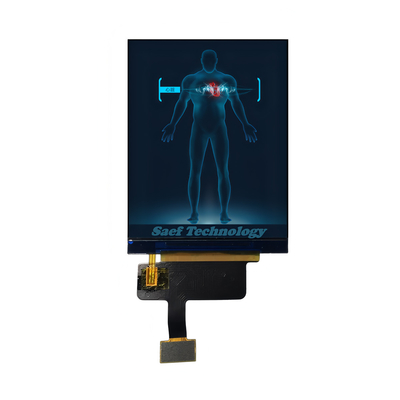

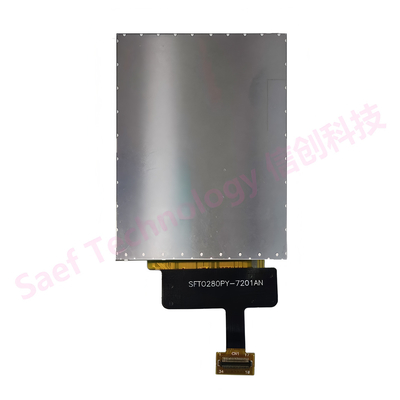

تصویر محصول
