جزئیات محصول:
|
| محصول: | 2.0 "TFT LCD | تکنولوژی نمایش: | IPS، تمام زاویه های مشاهده |
|---|---|---|---|
| قطعنامه: | 240x320 نقطه | رابط: | 8 بیتی موازی |
| شماره پین: | ۲۲ پین | ارتباط: | ZIF (تخصیص پذیر) |
| درخشندگی سطحی: | 400 سی دی بر متر مربع | دمای عملیاتی: | -20 تا +70 درجه سانتیگراد |
| نسبت کنتراست: | 800: 1 | رنگ: | 262K |
| تضمین: | 1 سال | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول نمایش LCD 240x320 tft,ماژول نمایش LCD TFT 400 نیت,ماژول نمایش TFT-LCD دستگاه های IoT,400 Nits TFT LCD Display Module,IoT Devices TFT-LCD Display Module |
||
در مورد این محصول صفحه نمایش LCD 2 اینچ IPS TFT: SFTO200JY-7251AN
پروژه های اینترنت اشیا خود را با ماژول صفحه نمایش 2 اینچی IPS TFT-LCD با روشنایی بالا ارتقا دهید.این صفحه نمایش فشرده دارای وضوح 240x320 پیکسل است، ارائه تصاویر خیره کننده و رنگ های پر جنب و جوش که ایده های خود را به زندگی می آورند.
ویژگی ها و مزایای کلیدی:
کاربردها:
چرا ماژول نمایش ما را انتخاب می کنید؟
صفحه نمایش 2 اینچی TFT-LCD ما برای عملکرد، دوام و انعطاف پذیری ساخته شده است.استفاده از قدرت وضوح بصری استثنایی و انعطاف پذیری طراحی برای افزایش تعامل کاربر در برنامه های IoTبا ویژگی های قابل اعتماد و یکپارچه سازی کاربر پسند، شما می توانید بر روی آنچه که مهم است تمرکز کنید. ایده های نوآورانه خود را به بازار ببرید.
امروز سفارش بده!
پروژه های دستگاه اینترنت اشیا خود را با بهترین راه حل نمایش تغییر دهید. امروز ماژول نمایش 2 اینچی IPS TFT-LCD را سفارش دهید و ترکیبی کامل از کیفیت، عملکرد،و امکان پرداخت هزینه. الان در دسترس برای حمل در سراسر ایالات متحده است!
مشخصات محصول
| ماده | مشخصات |
| حالت نمایش | معمولاً سياه، قابل انتقال |
| جهت مشاهده | همه |
| رنگ ها | 262K |
| IC درایو | ST7789P3 |
| نوع رابط | 4Wire SPI |
| طرح ابعاد | 34.60 ((W) × 47.80 ((H) × 2.03 ((T) |
| صفحه نمایش LCD منطقه فعال | 30.60 ((W) × 40.80 ((H) |
| قطعنامه | 240 RGB ((H) × 320 ((V) |
| پیکسل پیچ | 0.1275 ((W) × 0.1275 ((H) |
| سطح برایتنز | 400 نیت |
ابعاد مکانیکی
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
| رطوبت | RH |
... |
90٪ ((حداقل 60C) | RH |
ویژگی های الکتریکی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
- |
| جریان ورودی | آدرس |
... |
20 |
... |
mA |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
| جریان جلو | اگه |
... |
60 |
... |
mA |
| زمان عمر عملیاتی |
... |
30000 | 40000 |
... |
ساعت ها |
تعریف پین رابط
|
نه |
نماد | توضیحات |
| 1 | LED+ | آنود نور پس زمینه |
| 2 | LED- | کاتود نور پس زمینه |
| 3- 4 | NC | |
| 5 | IOVCC | منبع برق برای رابط ((1.8V-3.3V) |
| 6 | VCC | منبع برق برای آنالوگ ((2.8V-3.3V) |
| 7 تا 14 | DB7-DB0 | ورودی / خروجی داده های موازی |
| 15 | تحقیق و توسعه |
خواندن فعال در رابط موازی MCU 8080 |
|
16 |
WR |
فعال کردن نوشتن در رابط موازی نمایش داده ها/پین انتخاب فرمان در رابط سریال 4 خط |
|
17 |
RS |
پین را انتخاب کنید RS= ¥ 1 ¥: نمایش داده ها RS= ۰ ۰: اطلاعات فرمان |
| 18 | CS |
چیپ انتخاب پین (("LoSw" فعال) |
| 19 | TE | سیگنال اثر ریزش برای همگام سازی MCU با حافظه فریم استفاده می شود |
| 20 | تنظیم مجدد | پین LCM Reset |
| 21 | SDA | ورودی / خروجی داده های سریالی |
| 22 | GND | زمین |
ویژگی های نوری
| ماده | نماد | شرایط | دقیقه ای | -آره. | مکس | واحد |
|
انتقال (بدون قطب نما) |
T ((%) |
- |
- |
(4.50) |
- |
% |
|
انتقال (با قطب نما) |
T ((%) |
- |
- |
(۱۲.۲۰) |
- |
% |
| نسبت کنتراست | CR |
Θ=0 مشاهده نرمال زاویه |
640 | 800 |
- |
- |
| زمان پاسخ | TR +TF |
- |
30 | 40 |
msec |
|
| طیف رنگ | S ((%) | 54 | 60 |
- |
% |

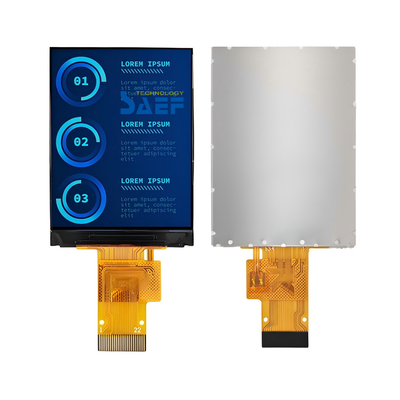

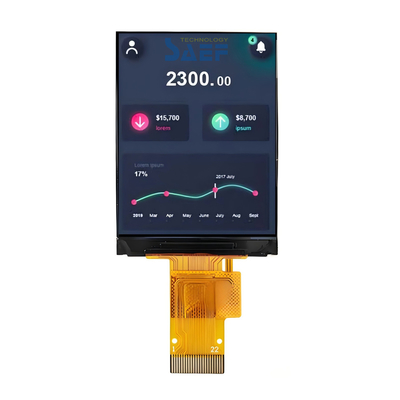

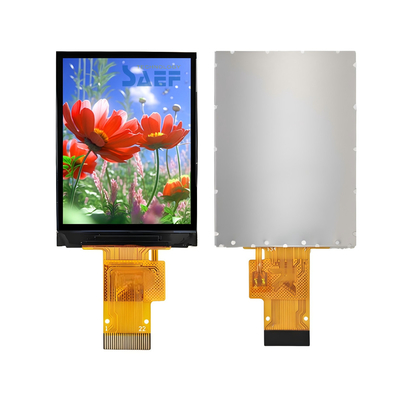

تصویر محصول
گزینه های بیشتر: رابط SPI (مدل:SFTO200JY-7250AN)
