جزئیات محصول:
|
| محصول: | 1.77 اینچ TFT LCD | قطعنامه: | 128*160 پیکسل |
|---|---|---|---|
| صفحه لمسی: | بدون | جهت مشاهده: | ساعت 12 |
| رابط: | خطوط SPI 4 | شماره پین: | 14 |
| ارتباط: | پلاگین | درخشندگی سطحی: | 300 cd/m2 (تخصیص پذیر) |
| آی سی درایور: | ST7735 | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT با قدرت کم,صفحه نمایش 1.77 اینچی TFT LCD,صفحه نمایش LCD TFT با وضوح بالا,1.77 Inch TFT LCD Display,High-Res TFT LCD Display |
||
در مورد این محصول: صفحه نمایش LCD TFT 1.77 اینچی SFTO177JY-7189AN
دستگاه های خود را با صفحه نمایش LCD TFT 1.77 اینچی از Shenzhen Saef Technology ارتقا دهید، یک تولید کننده برجسته صفحه نمایش TFT.این صفحه نمایش TFT با وضوح بالا برای طیف گسترده ای از برنامه ها مناسب است، از دستگاه های پوشیدنی تا الکترونیک مصرفی و راه حل های نمایش IoT.
ویژگی های کلیدی
درخواست ها
راه حل های IoT:نمایشگرهای کم مصرف ما برای دستگاه های متصل به هم مناسب هستند و عملکرد و قابلیت اطمینان طولانی مدت را تضمین می کنند.
استفاده صنعتی:قابل تنظیم و ساخته شده برای تحمل شرایط سخت، نمایشگرهای ما توسط تولید کنندگان تجهیزات صنعتی در سراسر جهان مورد اعتماد قرار می گیرند.
چرا تکنولوژی ایمن شنجن را انتخاب کنید؟
به عنوان یک تولید کننده قابل اعتماد صفحه نمایش TFT، ما متعهد به ارائه محصولات با کیفیت بالا هستیم که نیازهای مشتریان جهانی ما را برآورده می کنند.صفحه نمایش LCD TFT 77 اینچی با دقت طراحی شده و برای عملکرد طراحی شده است، که باعث می شه که انتخاب مناسبی برای پروژه ی بعدی شما باشه
تمام انواع ما را کشف کنید
علاوه بر صفحه نمایش 1.77-اینچی، ما طیف گسترده ای از صفحه نمایش های LCD TFT، ماژول های OLED و راه حل های نمایش سفارشی را برای پاسخگویی به نیازهای منحصر به فرد شما ارائه می دهیم.برای کسب اطلاعات بیشتر در مورد محصولات و خدمات ما به وب سایت ما مراجعه کنید.
امروز با ما تماس بگیرید!
این که آیا شما به یک محصول استاندارد یا یک راه حل سفارشی نیاز دارید، تیم ما آماده کمک است. اجازه دهید ایده های شما را با تکنولوژی نمایش پیشرفته به زندگی تبدیل کنیم.
شرکت شنجن سيف تكنولوژي️ شریک مورد اعتماد شما در نوآوری نمایش.
ویژگی ها
| ماده | مشخصات |
| حالت نمایش | معمولاً سياه، قابل انتقال |
| جهت مشاهده | ساعت 12 |
| رنگ ها | 262K |
| IC درایو | ST7735 |
| نوع رابط | 4 خط SPI |
| طرح ابعاد | 34.00 ((W) × 42.94 ((H) × 2.28 ((T) mm |
| منطقه فعال LCD | 28.032 ((W) x 35.04 ((H) mm |
| قطعنامه | 128 RGB ((H) x 160 ((V) پیکسل |
| پیکسل پیچ | 0.219 ((W) × 0.219 ((H) mm |
طرح طرح
توضیحات پین رابط
|
نه |
نماد | توضیحات |
| 1 | NC | هيچ ارتباطي وجود نداره |
| 2 | GND | زمین |
| 3 | LEDK | کاتود نور پس زمینه |
| 4 | LEDA | آنود نور پس زمینه (3.0V-3.4V) |
| 5 | GND | زمین |
| 6 | تنظیم مجدد | پین LCM Reset |
|
7 |
D/C |
پین را انتخاب کنید D/C= ¥ 1 ¥: نمایش داده ها. D/C= ۰ ۰: اطلاعات فرمان |
| 8 | SDA | ورودی / خروجی داده های سریالی |
| 9 | SCL | -پين ساعت سريال |
| 10 | VCC | منبع برق برای آنالوگ ((2.8V-3.3V) |
| 11 | IOVCC | منبع برق برای رابط ((1.8V-3.3V) |
| 12 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
| 13 | GND | زمین |
| 14 | NC | هيچ ارتباطي وجود نداره |
نمودار طرحی
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
| رطوبت | RH |
... |
90٪ ((حداقل 60C) | RH |
ویژگی های الکتریکی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
| جریان ورودی | آدرس |
... |
20 |
... |
mA |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
| جریان جلو | اگه |
... |
80 |
... |
mA |
| زمان عمر عملیاتی |
... |
... |
40000 |
... |
ساعت ها |
ویژگی های نوری
| ماده | نماد | شرایط | دقیقه ای | -آره. | مکس | واحد |
| زمان پاسخ | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| نسبت کنتراست | CR | θ = 0° | 200 | 300 |
- |
|
|
زاویه دید |
بالا | CR ¥10 | 40 | 45 | - |
درسته |
| پايين | CR ¥10 | 15 | 20 | - | ||
| سمت چپ | CR ¥10 | 40 | 45 | - | ||
| درسته | CR ¥10 | 40 | 45 | - | ||
|
رنگ CF رنگی ((CIE)
|
Wx |
θ = 0° |
-0.02 |
0.308 |
+002 |
|
| وای | 0.327 | |||||
| Rx | 0.610 | |||||
| ری | 0.329 | |||||
| Gx | 0.299 | |||||
| جی ای | 0.567 | |||||
| Bx | 0.143 | |||||
| توسط | 0.111 | |||||
| صحبت هاي متقابل | ct | 2٪ | ||||
| انتقال | ترانس | 6.21 درصد | 6.9 درصد |
- |

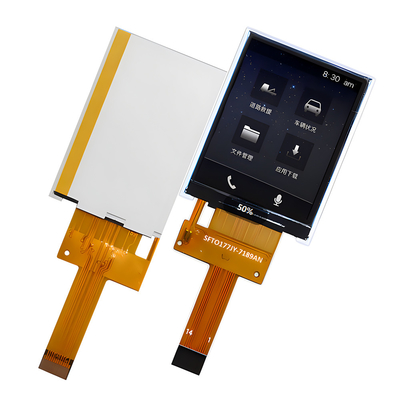

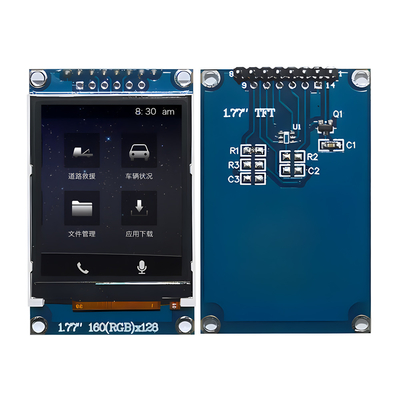

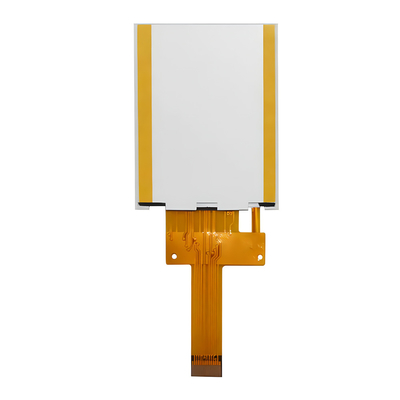

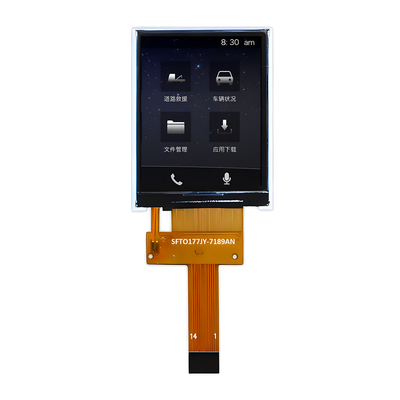

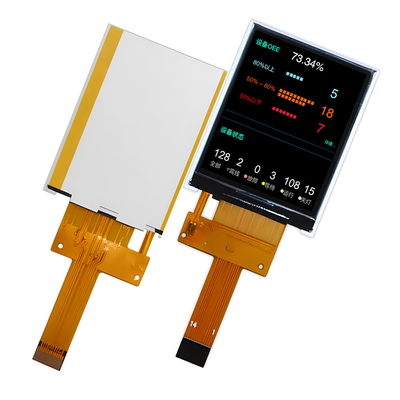

عکس محصول
آزمایشات محیط زیست / قابلیت اطمینان
| نه | ماده آزمایش | شرایط | ملاحظات |
| 1 | عملکرد در دمای بالا | Ts= +80°C، 240 ساعت |
یادداشت 1 IEC60068-2-2، GB2423، 2-89 |
| 2 | کار با دمای پایین | Ta= -30°C، 240 ساعت | توجه 2 IEC60068-2-1 GB2423.1-89 |
| 3 | ذخیره سازی در دمای بالا | Ta= +80°C، 240 ساعت | IEC60068-2-2 GB2423 2-89 |
| 4 | ذخیره سازی در دمای پایین | Ta= -30°C، 240 ساعت | IEC60068-2-1 GB/T2423.1-89 |
| 5 | ذخیره سازی در دمای بالا و رطوبت | Ta= +60°C، 90٪ RH حداکثر، 160 ساعت |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | شوک حرارتی (غیر فعال) | -30°C 30 دقیقه ~ +80°C 30 دقیقه زمان تغییر: 5 دقیقه، 30 چرخه |
با سرما شروع کن درجه حرارت، پایان با دمای بالا IEC60068-2-14، GB2423.22-87 |
|
7 |
تخلیه الکترو استاتیک (عمل) |
C=150pF، R=330 Ω، 5 امتیاز/ پانل هوا: ±8KV، 5 بار؛ تماس: ±4KV، 5 زمان: (محيط: 15°C ~ 35°C، 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
ارتعاش (غیر فعال) |
محدوده فرکانس: 10 ~ 55 هرتز، ضربه: 1.ملي متر پاک کن: 10Hz~55Hz~10Hz 2 ساعت برای هر جهت X.Y.Z. (شرایط بسته بندی) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | شوک (غیر عملیاتی) |
60G 6ms، ± X، ± Y، ± Z 3 بار برای هر جهت |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | آزمایش قطره بسته |
ارتفاع: 80 سانتي متر، 1 گوشه، 3 لبه، 6 سطح |
IEC60068-2-32 GB/T2423.8-1995 |
