جزئیات محصول:
|
| محصول: | 2صفحه نمایش TFT 2 اینچی | قطعنامه: | 200x480 نقطه |
|---|---|---|---|
| صفحه لمسی: | بدون | جهت مشاهده: | IPS همه زاویه های مشاهده |
| رابط: | MIPI | شماره پین: | 20 پین |
| ارتباط: | ZIF | درخشندگی سطحی: | 500 سی دی بر متر مربع |
| آی سی درایور: | ST7797 | دمای عملیاتی.: | -20 تا +70 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT 500 نیت,2صفحه نمایش LCD TFT 2 اینچی,صفحه نمایش LCD 200x480 TFT,2.2 Inch TFT LCD Display,200x480 TFT LCD Display |
||
مشخصات عمومی
| ماده | مطالب | واحد |
| نوع LCD | 16.7M TRANSMISSVIE TFT رنگ | / |
| طول قطر | 2.2 | اینچ |
| جهت مشاهده توصیه شده | رایگان | ساعت |
| ترتیب نقاط | 200 ((R.G.B) * 480 | نقطه |
| اندازه ماژول (W*H*T) | 23.72*57.79*2.0+/-0.1 | mm |
| منطقه مشاهده (W*H) |
... |
mm |
| منطقه فعال (W*H) | 21.72*5242 | mm |
| اندازه پیکسل (W*H) | 0.1086*01092 | mm |
| نوع روشنایی | LED (سفید 4*LED) | / |
| IC درایو | ST7797 | / |
| نوع رابط | رابط MIPI | / |
نقشه مکانیکی
تعریف پین رابط
|
پين شماره |
نماد |
I/O |
توضیحات |
| 1 | GND | P | زمین |
| 2 | TP_VDD | P | CTP منبع برق آنالوگ |
| 3 | TP_SCL | من | ساعت سریال I2C |
| 4 | TP_SDA | من | داده های سریال I2C |
| 5 | TP_RST | من | CTP RESET TERMINAL ACTVE L |
| 6 | TP_INT | اوه | قطع خارجی INT به میزبان، آن را فعال پایین زمانی که انگشت لمس بر روی صفحه نمایش |
| 7 | NC | - | - |
| 8 | GND | P | زمین |
| 9 | MIPI-D1N | من | سیگنال های دیفرانسیل داده های رابط MIPI |
| 10 | MIPI-D1P | من | سیگنال های دیفرانسیل داده های رابط MIPI |
| 11 | GND | P | زمین |
| 12 | MIPI-CN | من | سیگنال های ساعت دیفرانسیل رابط MIPI |
| 13 | MIPI-CP | من | سیگنال های ساعت دیفرانسیل رابط MIPI |
| 14 | GND | P | زمین |
| 15 | VCI | P | منبع برق به آنالوگ داخلی |
| 16 | IOVCC | P | منبع برق به I/O داخلی |
| 17 | تنظیم مجدد | من | پین سیگنال را تنظیم کنید |
| 18 | GND | P | زمین |
| 19 | LEDK | P | منبع برق ورودی کاتود برای روشنایی پس زمینه |
| 20 | LEDA | P | منبع برق ورودی آنود برای روشنایی پس زمینه |
حداکثر امتیازات مطلق
| پارامتر |
نماد |
دقیقه |
مکس |
واحد |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
| رطوبت | RH | / | 90٪ ((حداقل 60.C) | RH |
| ولتاژ برق | VCI | -0.3 | 4.6 | V |
ویژگی های DC
| پارامتر |
نماد |
دقیقه |
نوع |
مکس |
واحد |
| ولتاژ تغذیه برای منطق | VCI | 2.65 | 2.8 | 3.3 | V |
| منبع برق I/O | IOVCC | 1.65 | 1.8 | 3.3 | V |
| جریان ورودی | آدرس |
- |
TBD | TBD | mA |
| ولتاژ ورودی HH سطح | HIV | 0.7*IOVCC |
- |
IOVCC | V |
| ولتاژ ورودی | VIL | 0 |
- |
0.3*IOVCC | V |
| ولتاژ خروجی HH سطح | VOH | 0.8*IOVCC |
- |
IOVCC | V |
| ولتاژ خروجی | VOL | 0 |
- |
0.2*IOVCC | V |
ویژگی های روشنایی پس زمینه
| ماده |
نماد |
دقیقه |
نوع |
مکس |
واحد |
شرایط |
| ولتاژ جلو | Vf | 2.9 | 3.1 | 3.3 | V | اگر= 80mA |
| BL روشنایی | Lv | - | - | - | cd/m2 | |
| یکنواخت بودن نور پس زمینه | حداقل ۸۰٪ | |||||
| تعداد LED LED |
- |
4 | قطعه | |||
| حالت اتصال | S/P/M | به طور موازی |
- |
|||
ویژگی های نوری
| ماده |
نماد |
شرایط |
دقیقه |
نوع |
مکس |
واحد |
|
|
روشنایی سطح LCM |
Lv | ... | 470 | 570 | ... | cd/m2 | |
| نسبت کنتراست | CR | ... | 900 | 1000 | ... | ... | |
| زمان پاسخ | Tr+Tf | ... | ... | 35 | 40 | msec | |
| طیف رنگی | S ((%) | ... | ... | ... | % | ||
|
زاویه دید |
Ver+Hor |
CR ¥10 |
... | 160 | ... |
دگ |
|

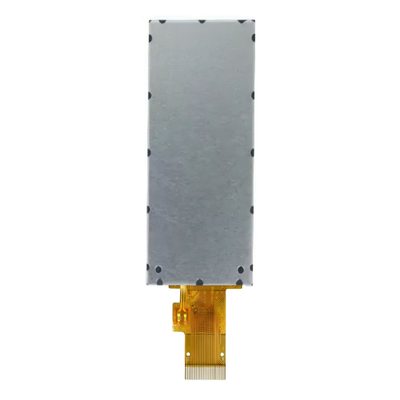

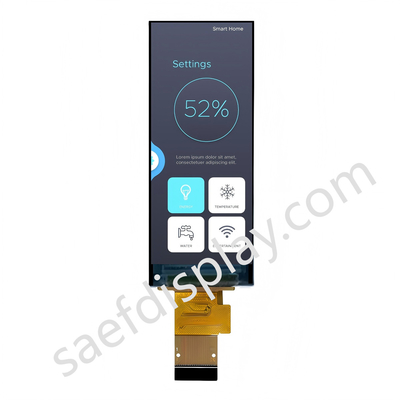

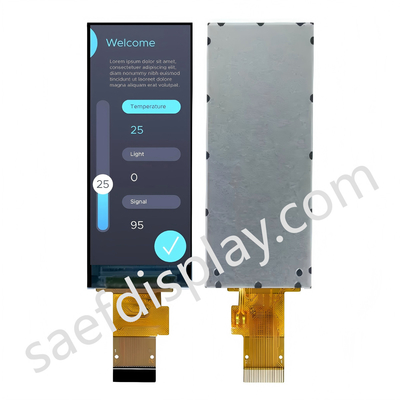

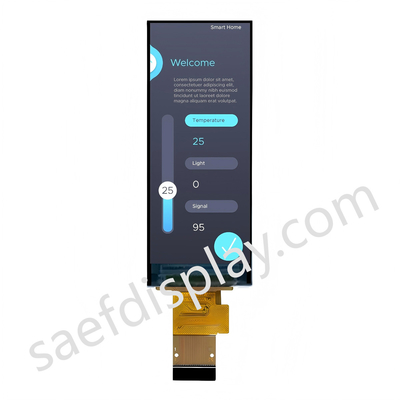

تصویر محصول
