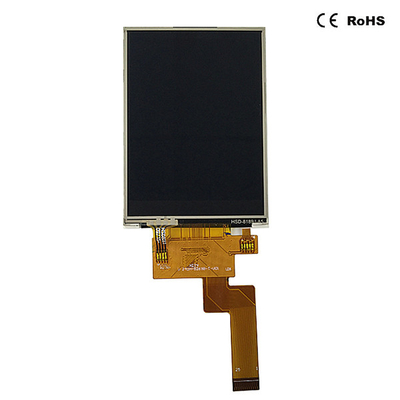

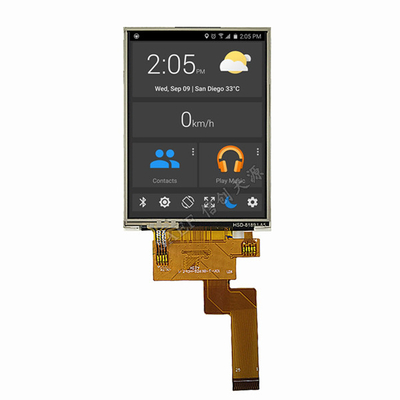

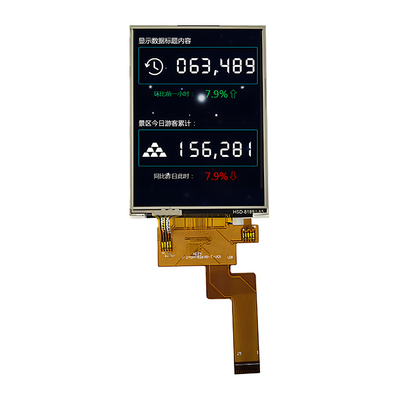

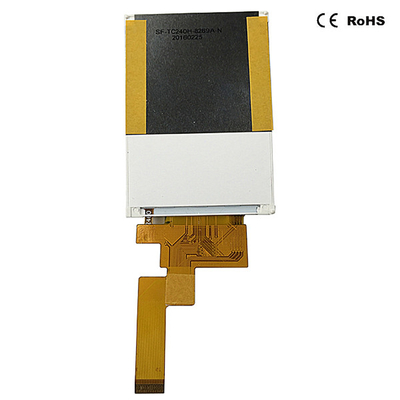

2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP

2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP
2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP 2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP 2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP 2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP

تصویر بزرگ :  2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SF-TC240H-8269B-T
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: The lowest market price guaranteed
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-5 هفته
شرایط پرداخت: L/C،، T/T، Western Union
قابلیت ارائه: 3000 هزار عدد در ماه

2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP

شرح
محصول: صفحه نمایش 2.4 اینچی TFT قطعنامه: 240*320
صفحه لمسی: پنل لمسی مقاومتی جهت مشاهده: IPS همه زاویه های مشاهده
رابط: MCU شماره پین: 25 پین
ارتباط: لحیم کاری درخشندگی سطحی: 250 سی دی بر متر مربع
آی سی درایور: ST7789V طول عمر LED: 40000 ساعت
انطباق: سازگار با REACH و RoHS
برجسته کردن:

صفحه نمایش LCD 240x320 TFT,صفحه نمایش LCD TFT MCU,2صفحه نمایش LCD TFT 4 اینچی

,

MCU Interface TFT LCD Display

,

2.4-Inch TFT LCD Display


در مورد این ماده SF-TC240H-8269B-T

با معرفی صفحه نمایش LCD 2.4 اینچی IPS TFT با وضوح فوق العاده QVGA 240x320 پیکسلاین صفحه نمایش برای کاربردهای مختلف ایده آل است، از جمله سیستم های جاسازی شده، دستگاه های دستی و پروژه های IoT.

با یک رابط پیشرفته MCU، ادغام بی نقص است، اجازه می دهد تا برای اتصال آسان با پروژه های میکروکنترلر خود را.تکنولوژی In-Plane Switching (IPS) نمایشگر رنگ های پر جنب و جوش و زاویه های دید گسترده را تضمین می کندبه علاوه، قابلیت لمس مقاومتی اضافه شده (RTP) امکان تعامل بصری را فراهم می کند.بهبود تجربه کاربر از طریق کنترل های لمسی پاسخگو.

چه شما در حال توسعه یک ابزار جدید، پروژه DIY، و یا ارتقاء سخت افزار موجود، ما 2.4 اینچ IPS TFT صفحه نمایش LCD انتخاب کامل برای عملکرد قابل اعتماد و تصاویر خیره کننده است.امروز پروژه خود را با این صفحه نمایش پیشرفته ارتقا دهید!

ویژگی های کلیدی:
  • اندازه: 2.4 اينچ
  • رزولوشن: 240x320 (QVGA)
  • تکنولوژی: IPS TFT LCD برای رنگ های روشن و زاویه های وسیع
  • رابط: سازگار با MCU برای ادغام آسان
  • لمس: پنل لمسی مقاوم (RTP) برای تعامل کاربر پسند

حالا خودت رو بخر و پروژه هات رو زنده کن!





نقشه مکانیکی



2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP 0

2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP 1



تعریف پین رابط



نه نام PIN I/O توضیحات
1 LED_K اوه کاتود LED
2 LED_A اوه آنود LED
3 GND من زمین
4 VCC من منبع برق 2.8V ولتاژ
5 IOVCC من منبع برق 2.8V/1.8V ولتاژ
6 FMARK اوه پین خروجی اثر اشک
7 /CS من پین ورودی برای سیگنال انتخاب تراشه
8 تنظیم مجدد من سیگنال ورودی LCM Reset
9 RS من سیگنال را انتخاب کنید
10 / WR من پین ورودی سیگنال استروب بنویسید
11 /RD من پين ورودي سيگنال استروب رو بخون
12 GND من زمین
13 تا 20 DB7-DB0 I/O نمایش داده های I/O
21 GND من زمین
22 XR اوه پین پنل لمسی
23 YD اوه پین پنل لمسی
24 XL اوه پین پنل لمسی
25 YU اوه پین پنل لمسی





حداکثر محدوده مطلق



ماده نماد ارزش واحد
ولتاژ منبع برق برای منطق VDD 1.6 تا 33 V
ولتاژ ورودی شراب VDD+03 V
دمای کار بالا -20 تا 70 °C
دمای ذخیره سازی Tstg -30 تا 80 °C





ویژگی های DC



ماده نماد دقیقه نوع مکس واحد شرایط آزمایش
ولتاژ کار VDD 2.6 2.8 3.3 V -
جریان عرضه IDD - - 5 mA VDD=2.8V، Ta=25°C
ولتاژ ورودی HIV 0.8VDD - VDD V -
VIL 0 - 0.2VDD V
جریان خروجی ورودی IIL - يک.0 - 1.0 mA VIN=VDD یا VSS



ویژگی های روشنایی پس زمینه



ماده نماد MIN TYP مکس واحد

تست

شرایط

ولتاژ تغذیه Vf 3.0 3.2 3.4 V اگر=80mA
جریان عرضه اگه - 80 - mA -
ولتاژ معکوس Vr - - 5 V -
از بین رفتن قدرت Pd -   - mW -
شدت نور برای LCM

-

- 250 - Cd/m2 اگر=80mA
یکسانی برای LCM - 80 - - % اگر=80 mA



ویژگی های نوری



نه، نه ماده نماد شرایط مشخصات واحد
دقیقه نوع مکس
1 زمان پاسخ Tr+Tf 25°C - 15 - خانم
2 انتقال (با PL) T ((%) - - 7.1 - -
3 نرخ کنتراست Cr

θ=0

زاویه دید عادی

- 250 - -
4

نگاه کردن

زاویه



. آره θR CR>10 - 80 - درجه
θL - 80 -
. "ور" Θ+ - 80 -
... - 80 -







2.4 اینچ صفحه نمایش LCD TFT

2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP 2

2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP 3

2.4 اینچ IPS TFT LCD Display QVGA 240x320 رزولوشن رابط MCU با RTP 4
