جزئیات محصول:
|
| محصول: | 5صفحه نمایش.7 اینچی TFT LCD | صفحه لمسی: | بدون |
|---|---|---|---|
| قطعنامه: | 640x480 | جهت مشاهده: | زاویه دید کامل IPS |
| آی سی درایور: | JD9168S | شماره پین: | 40 پین |
| ارتباط: | نوع کانکتور | درخشندگی سطحی: | 500 cd/m2 (nits) |
| رابط: | رنگ RGB | طول عمر LED: | 40000 ساعت |
| برجسته کردن: | صفحه نمایش LCD TFT با رابط RGB,صفحه نمایش LCD TFT با وضوح 640x480,برنامه های کاربردی صنعتی صفحه نمایش LCD TFT,640x480 Resolution TFT LCD Display,Industrial Applications TFT LCD Display |
||
در مورد این ماده SFTO570DX-7263AN
پروژه های صنعتی خود را با صفحه نمایش LCD TFT 5.7 اینچی که برای عملکرد بهینه و انعطاف پذیری طراحی شده است افزایش دهید. این ماژول نمایشگر دارای وضوح 640x480 پیکسل است.که آن را برای کاربردهای مختلف صنعتی که نیاز به خروجی بصری روشن و قابل اعتماد دارند، ایده آل می کند..
ویژگی های کلیدی:
صفحه نمایش با کیفیت بالا:تکنولوژی TFT 5.7 اینچی رنگ های پر جنب و جوش و تصاویر واضح را فراهم می کند، که دید عالی را در شرایط مختلف روشنایی تضمین می کند. با وضوح 640x480,آن را ارائه می دهد تصاویر دقیق برای نمایش داده های دقیق.
رابط RGB:نمایشگر مجهز به یک رابط RGB است که ادغام آسان را با سیستم های کنترل صنعتی مختلف تسهیل می کند.گزینه های اتصال استاندارد باعث می شود که رابط با میکروکنترلرها و سایر دستگاه ها آسان باشد.
کاربردهای متنوع:این صفحه نمایش LCD TFT برای طیف گسترده ای از کاربردهای صنعتی، از جمله تولید، اتوماسیون، سیستم های کنترل و بیشتر مناسب است.نظارت بر تجهیزات، و نمایشگرهای تعاملی.
طراحي پايدار:ساخته شده برای تحمل خواسته های محیط های صنعتی، ماژول نمایش قابلیت اطمینان و طول عمر را ارائه می دهد، و آن را به یک انتخاب عالی برای تنظیمات مختلف، از کارخانه ها تا آزمایشگاه های تحقیقاتی تبدیل می کند.
کاربر دوستانه:با استفاده از دستورالعمل های ساده و پشتیبانی از پروتکل های نمایش استاندارد، این ماژول LCD امکان ادغام بدون مشکل در پروژه های فعلی شما را فراهم می کند، به حداقل رساندن زمان و تلاش راه اندازی.
اندازه کمکت:فاکتور فرم فشرده آن اجازه می دهد تا برای نصب فضای کارآمد، آن را ایده آل برای تنظیمات تنگ که در آن املاک و مستغلات در پریمیوم است.
چرا اين نمايشگاه رو انتخاب کرديد؟
صفحه نمایش LCD TFT 5.7 اینچی با وضوح 640x480 و رابط RGB یک راه حل قوی برای برنامه های کاربردی صنعتی است که نیاز به وضوح، دوام و سهولت ادغام دارد.پروژه های خود را با این ماژول نمایش با عملکرد بالا ارتقا دهید که به بهبود تعامل کاربر کمک می کند و ارائه داده های قابل اعتماد را تضمین می کند.
حالا سفارش بدید تا این قطعه ضروری را به ابزار صنعتی خود اضافه کنید!
مشخصات محصول
| ماده | مشخصات | واحد |
| نوع LCD | TFT | - |
| رنگ نمایش | 16.7M | - |
| جهت مشاهده | IPS، تمام زاویه های دید | ساعت |
| دمای کار | -30~+80 | °C |
| دمای ذخیره سازی | -30~+80 | °C |
| اندازه ماژول | به نقشه اشاره کنید | mm |
| منطقه فعال ((W × H) | 115.20X8640 | mm |
| تعداد نقاط | ۶۴۰ × ۴۸۰ | نقطه ها |
| کنترل کننده LCM | JD9168S | - |
| ولتاژ منبع برق | 3.3 | V |
| نور پس زمینه | لامپ های LED 3S7P (سفید) | پی سی |
| رابط | رابط RGB | - |
ابعاد بیرونی
حداکثر امتیازات مطلق
| ماده | نماد | دقیقه ای | مکس | واحد |
| ولتاژ برق | VCC | -0.3 | 3.3 | V |
| ولتاژ منبع نور پس زمینه | VLED | -0.3 | 6.0 | V |
| دمای کار | بالا | -30 | 80 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
ویژگی های روشنایی پس زمینه
| ماده | نماد | ارزش معمولی | |
| ولتاژ تغذیه | VLED | 5 ولت | |
| جریان عرضه | IL | 300 - mA | |
| مصرف برق | PL | 1.5 - W | |
| فرکانس کنترل PWM | FPDIM | 50K هرتز | |
| روشنایی پشت پرده ON-OFF | بالا |
VEN |
1.4 VLED V |
| کم | 0 - 0.4 ولت | ||
| سطح کنترل PWM | بالا |
VPDIM |
1.5 ولت |
| کم | 0 - 0.4 ولت | ||
| یکنواختی | ΔBp | 80 درصد | |
| طول عمر | زمان | ۴۰ هزار ساعت | |
تعریف پین رابط
| پين شماره | نماد | I/O | تعریف |
| 1 | U/D | من | جهت اسکن بالا و پایین در ماژول پانل |
| 2 | NC | - | هیچ ارتباطی نیست. |
| 3 | HSYNC | من | ورودی هماهنگ افقی در رابط RGB |
| ۴-۶ | VLED | P | منبع برق برای راننده LED |
| 7 | VCC | P | منبع برق برای TFT |
| 8 | VSYNC | من | ورودی همگام سازی عمودی در رابط RGB. |
| 9 | DE | من | داده ها را در رابط RGB فعال کنید. |
| 10 | XL | من | هیچ ارتباطی نیست. |
| 11 | YU | من | هیچ ارتباطی نیست. |
| 12 | ADJ | من | پین ورودی سیگنال PWM |
| 13 تا 15 | B5-B3 | من | اتوبوس اطلاعات آبی |
| 16 | VSS | P | زمین |
| 17 تا 19 | B2-B0 | من | اتوبوس اطلاعات آبی |
| 20 | VSS | P | زمین |
| 21 تا 23 | G5-G3 | من | اتوبوس اطلاعات سبز |
| 24 | VSS | P | زمین |
| 25 تا 27 | G2-G0 | من | اتوبوس اطلاعات سبز |
| 28 | VSS | P | زمین |
| 29 تا 31 | R5-R3 | من | اتوبوس اطلاعات قرمز |
| 32 | VSS | P | زمین |
| 33 تا 35 | R2-R0 | من | اتوبوس اطلاعات قرمز |
| 36 | XR | من | هیچ ارتباطی نیست. |
| 37 | YD | من | هیچ ارتباطی نیست. |
| 38 | DCLK | من | ورودی ساعت پیکسل در رابط RGB. |
| 39 | VSS | P | زمین |
| 40 | L/R | من | جهت اسکن سمت چپ/راست در ماژول پانل |

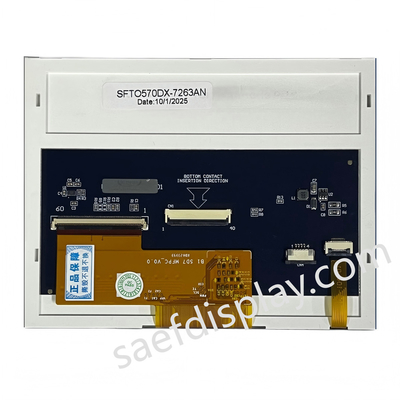

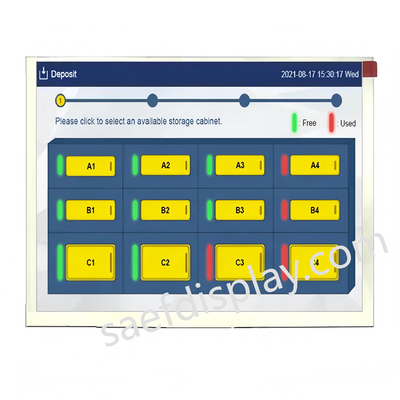

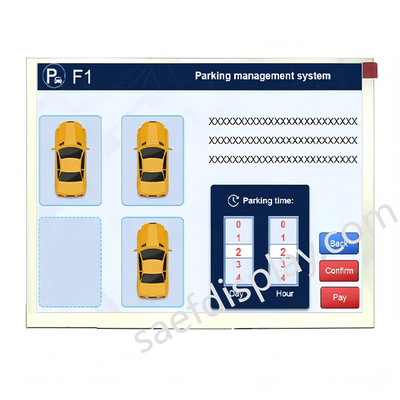

تصویر محصول
