جزئیات محصول:
|
| کلمات کلیدی: | 13.3 اینچ eDP TFT LCD | قطعنامه: | 1920*1080 پیکسل |
|---|---|---|---|
| رابط LCD: | EDP | درخشندگی سطحی: | 1000 سی دی بر متر مربع |
| صفحه لمسی: | CTP | رابط CTP: | یو اس بی |
| منطقه فعال: | 293.76 x 165.24 (mm) | دمای عملیاتی: | -10 تا +60 درجه سانتیگراد |
| دمای ذخیره: | -20 تا +60 درجه سانتیگراد | نوع نمایش: | زاویه دید کامل IPS |
| درمان سطح: | 25درصد، 3 ساعت | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7 م | طول عمر LED: | 30000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 13.3 ◄ صفحه نمایش LCD TFT,صفحه نمایش LCD 1920*1080 TFT,صفحه نمایش LCD HDMI TFT,1920*1080 TFT LCD Display,HDMI TFT LCD Display |
||
** دانلود صفحه اطلاعات **
SFTO1330XC-7119A10CT مشخصات.pdf
در مورد این محصول 13.3" صفحه نمایش LCD TFT EDPSFTO1330XC-7119A10CT
معرفی یک صفحه LCD 13.3" EDP TFT با وضوح 1920x1080، صفحه لمسی ظرفیت، صفحه نمایش HDMI، و فناوری IPS با روشنایی 1000cd / m2، در اینجا یک بررسی دقیق محصول:
مشخصات صفحه نمایش:
تکنولوژی نمایش:
قابلیت صفحه لمسی:
گزینه های رابط:
روشنایی و کنتراست:
طراحی و دوام:
کاربردها:
این صفحه نمایش LCD 13.3" EDP TFT یک انتخاب عالی برای کسانی است که به دنبال یک صفحه نمایش با وضوح بالا و روشنایی بالا با قابلیت های لمسی برای کاربردهای مختلف حرفه ای و تجاری هستند.
برای اطلاعات بیشتر یا درخواست نقل قول، لطفا با ما تماس بگیرید!
|
ویژگی ها |
اندازه | 13.3 اينچ |
| قطعنامه | 1920 ((افقی) x1080 ((عمودی) | |
| رابط | eDP1.2/2.7Gbps/2 خط | |
| نوع اتصال | 20455-030E-76 (I-PEX) | |
| عمق رنگ | 16.7M | |
| نوع تکنولوژی | A-si | |
| مشخصات صفحه نمایش، عرض پیکسل (ملی متر) | 0.153 x 0153 | |
| پیکسل ها | نوار عمودی RGB | |
| حالت نمایش | معمولاً سياه | |
| IC راننده TP | NC | |
| درمان سطح LCD | پوشش ضد درخشش: ((3H) | |
| جهت مشاهده | U/D/L/R:85/85/85/85 | |
| نسبت کنتراست | 1000 ((TYP.) | |
| طیف رنگی | 72 درصد | |
| نوردهی ((cd/m2) | 1000 ((TYP.) | |
| مصرف برق |
LCD:1.8 ((W)) ((Max)))))) الگوی سفید) |
|
| شماره های LED | 50 LEDS | |
| وزن (g) | - | |
|
ماشین آلات |
طرح (W x H x D) (ملی متر) | 307.55 x 185.62 x 4.58 میلی متر |
| TP محدوده دید لنز ((ملی متر) | - | |
| LCM (W x H x D) (میلی متر) | 305.19 x 177.69 x 2.58 میلی متر | |
| منطقه فعال LCD ((ملی متر) | 293.76×16524 | |
| با / بدون TSP | با TSP |
نقشه محصول
تعریف پین نمایش
|
ترمینال |
نماد |
وظایف |
|
|
1 |
NC |
هيچ ارتباطي وجود نداره |
|
|
2 |
H-GND |
زمین |
|
|
3 |
LAN1 N |
پيوند سيگنال افزايش _Lane1 |
|
|
4 |
LAN1 P |
ارتباط سیگنال واقعی _Lane1 |
|
|
5 |
H-GND |
زمین |
|
|
6 |
LAN0_N |
پيوند سيگنال افزايش _Lane0 |
|
|
7 |
LAN0_P |
ارتباط سیگنال واقعی _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
ارتباط واقعی سیگنال _کانال کمکی |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
زمین |
|
|
12 |
LCD_VCC |
منبع برق، 3.3V (معمولاً) |
|
|
13 |
LCD_VCC |
منبع برق، 3.3V (معمولاً) |
|
|
14 |
BIST |
فعال کردن تست خود پانل |
|
|
15 |
H_GND |
زمین |
|
|
16 |
H_GND |
زمین |
|
|
17 |
HPD |
HPD ((Hot Plug Detect)) پین سیگنال |
|
|
18 |
BL_GND |
زمین با سرعت بالا |
|
|
19 |
BL_GND |
زمین با سرعت بالا |
|
|
20 |
BL_GND |
زمین با سرعت بالا |
|
|
21 |
BL_GND |
زمین با سرعت بالا |
|
|
22 |
BL EN |
نور پس زمینه روشن / خاموش |
|
|
23 |
BL PWM |
نور پس زمینه PWM Dimming |
|
|
24 |
NC |
هيچ ارتباطي وجود نداره |
|
|
25 |
NC |
هيچ ارتباطي وجود نداره |
|
|
26 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
27 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
28 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
29 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
30 |
NC |
هيچ ارتباطي وجود نداره |
|
تعریف پین USB PCAB
1 VCC
دو تا USB
3USB+
4 GND
مشخصات الکتریکی
|
پارامتر |
دقیقه ای |
-آره. |
مکس |
واحد |
ملاحظات |
|
|
روشنایی سطح |
800 | 1000 | cd/m2 | |||
|
ولتاژ منبع برق |
VDD |
3.0 |
3.3 |
V |
یادداشت 1 |
|
|
ولتاژ ریپل ورودی مجاز |
VRF |
- |
- |
100 |
mV |
در حالت VDD = 3.3V |
|
جریان برق |
IDD |
- |
- |
mA |
توجه1 |
|
|
ولتاژ ورودی فرقی |
VID |
- |
1320 |
mV |
||
|
مصرف برق |
0.9 |
|
W |
توجه1 |
||
|
- |
4 |
- |
W |
توجه2 |
||
|
- |
4.9 |
- |
W |
|||

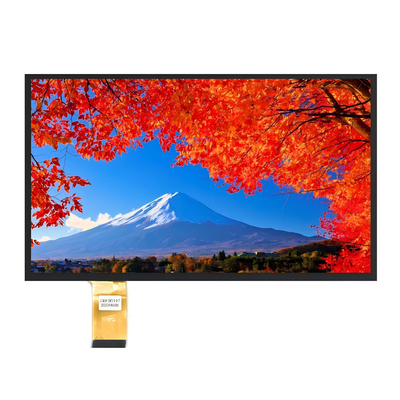

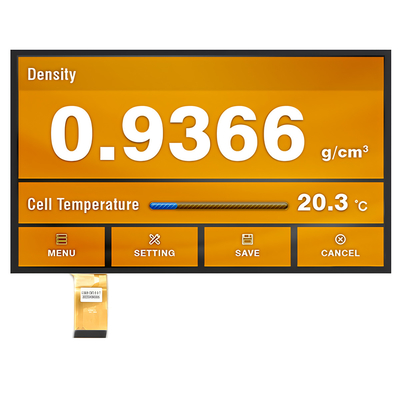

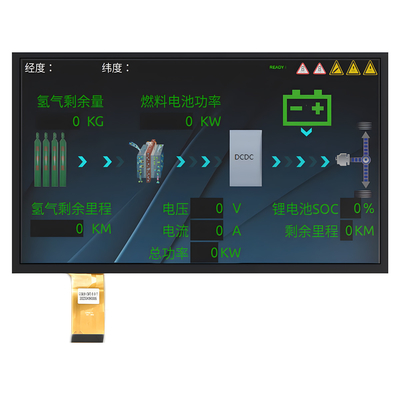

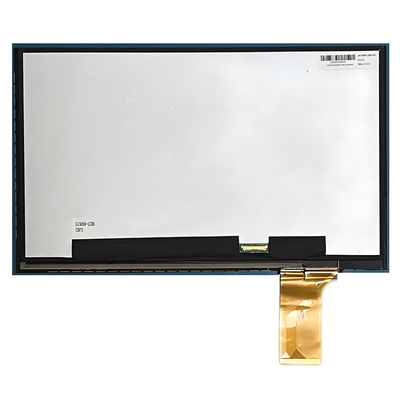

تصویر محصول
