جزئیات محصول:
|
| کلمات کلیدی: | 13.3 اینچ ماژول TFT با صفحه لمسی ظرفیت | قطعنامه: | 1920*1080 پیکسل |
|---|---|---|---|
| رابط LCD: | EDP | درخشندگی سطحی: | 1000 سی دی بر متر مربع |
| صفحه لمسی: | CTP (صفحه نمایش لمسی خازنی پروژکتیو) | رابط CTP: | یو اس بی |
| اندازه LCD: | 305.19 x 177.69 x 2.58 میلی متر | LCD با لمس: | 307.55 x 185.62 x 4.58 میلی متر (با لمس) |
| منطقه فعال: | 293.76 x 165.24 میلی متر | دمای عملیاتی: | -10 تا +60 درجه سانتیگراد |
| دمای ذخیره: | -20 تا +60 درجه سانتیگراد | نوع نمایش: | زاویه دید کامل IPS |
| درمان سطح: | 25درصد، 3 ساعت | نسبت کنتراست: | 1000 |
| رنگ نمایش: | 16.7 م | طول عمر LED: | 30000 ساعت |
| گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 13.3 اینچ HDMI TFT LCD,صفحه نمایش LCD 1920×1080 HDMI TFT,صفحه نمایش LCD 1000 نیت HDMI TFT,1920x1080 HDMI TFT LCD Display,1000nits HDMI TFT LCD Display |
||
** دانلود صفحه اطلاعات **
SFTO1330XC-7119A10CT مشخصات.pdf
در مورد اين موردSFTO1330XC-7119A10CT
معرفی صفحه نمایش LCD TFT HDMI PCAP 13.3 اینچی با روشنایی بالا، یک راه حل نمایش پیشرفته طراحی شده برای پاسخگویی به نیازهای برنامه های کاربردی مختلف حرفه ای.با وضوح 1920×1080 پیکسل و روشنایی 1000 نیتی، این صفحه نمایش تضمین می کند وضوح استثنایی و دید حتی در روشن ترین محیط.
این صفحه نمایش همه کاره برای طیف گسترده ای از برنامه های کاربردی از جمله:
تجربه بصری خود را با صفحه نمایش LCD HDHDMI با روشنایی بالا ارتقا دهید.این صفحه نمایش برای ارائه عملکرد و قابلیت اطمینان در هر محیطی ساخته شده است.چه شما در حال توسعه یک محصول جدید و یا بهبود یک سیستم موجود، این صفحه نمایش انتخاب ایده آل برای نیازهای شما است.
برای اطلاعات بیشتر یا درخواست نقل قول، لطفا با ما تماس بگیرید!
|
ویژگی ها |
اندازه | 13.3 اينچ |
| قطعنامه | 1920 ((افقی) x1080 ((عمودی) | |
| رابط | eDP1.2/2.7Gbps/2 خط | |
| نوع اتصال | 20455-030E-76 (I-PEX) | |
| عمق رنگ | 16.7M | |
| نوع تکنولوژی | A-si | |
| مشخصات صفحه نمایش، عرض پیکسل (ملی متر) | 0.153 x 0153 | |
| پیکسل ها | نوار عمودی RGB | |
| حالت نمایش | معمولاً سياه | |
| IC راننده TP | NC | |
| درمان سطح LCD | پوشش ضد درخشش: ((3H) | |
| جهت مشاهده | U/D/L/R:85/85/85/85 | |
| نسبت کنتراست | 1000 ((TYP.) | |
| طیف رنگی | 72 درصد | |
| نوردهی ((cd/m2) | 1000 ((TYP.) | |
| مصرف برق |
LCD:1.8 ((W)) ((Max)))))) الگوی سفید) |
|
| شماره های LED | 50 LEDS | |
| وزن (g) | - | |
|
ماشین آلات |
طرح (W x H x D) (ملی متر) | 307.55 x 185.62 x 4.58 میلی متر |
| TP محدوده دید لنز ((ملی متر) | - | |
| LCM (W x H x D) (میلی متر) | 305.19 x 177.69 x 2.58 میلی متر | |
| منطقه فعال LCD ((ملی متر) | 293.76×16524 | |
| با / بدون TSP | با TSP |
نقشه محصول
تعریف پین نمایش
|
ترمینال |
نماد |
وظایف |
|
|
1 |
NC |
هيچ ارتباطي وجود نداره |
|
|
2 |
H-GND |
زمین |
|
|
3 |
LAN1 N |
پيوند سيگنال افزايش _Lane1 |
|
|
4 |
LAN1 P |
ارتباط سیگنال واقعی _Lane1 |
|
|
5 |
H-GND |
زمین |
|
|
6 |
LAN0_N |
پيوند سيگنال افزايش _Lane0 |
|
|
7 |
LAN0_P |
ارتباط سیگنال واقعی _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
ارتباط واقعی سیگنال _کانال کمکی |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
زمین |
|
|
12 |
LCD_VCC |
منبع برق، 3.3V (معمولاً) |
|
|
13 |
LCD_VCC |
منبع برق، 3.3V (معمولاً) |
|
|
14 |
BIST |
فعال کردن تست خود پانل |
|
|
15 |
H_GND |
زمین |
|
|
16 |
H_GND |
زمین |
|
|
17 |
HPD |
HPD ((Hot Plug Detect)) پین سیگنال |
|
|
18 |
BL_GND |
زمین با سرعت بالا |
|
|
19 |
BL_GND |
زمین با سرعت بالا |
|
|
20 |
BL_GND |
زمین با سرعت بالا |
|
|
21 |
BL_GND |
زمین با سرعت بالا |
|
|
22 |
BL EN |
نور پس زمینه روشن / خاموش |
|
|
23 |
BL PWM |
نور پس زمینه PWM Dimming |
|
|
24 |
NC |
هيچ ارتباطي وجود نداره |
|
|
25 |
NC |
هيچ ارتباطي وجود نداره |
|
|
26 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
27 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
28 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
29 |
BL PWR |
قدرت روشنایی پس زمینه |
|
|
30 |
NC |
هيچ ارتباطي وجود نداره |
|
مشخصات الکتریکی
|
پارامتر |
دقیقه ای |
-آره. |
مکس |
واحد |
ملاحظات |
|
|
روشنایی سطح |
800 | 1000 | cd/m2 | |||
|
ولتاژ منبع برق |
VDD |
3.0 |
3.3 |
V |
یادداشت 1 |
|
|
ولتاژ ریپل ورودی مجاز |
VRF |
- |
- |
100 |
mV |
در حالت VDD = 3.3V |
|
جریان برق |
IDD |
- |
- |
mA |
توجه1 |
|
|
ولتاژ ورودی فرقی |
VID |
- |
1320 |
mV |
||
|
مصرف برق |
0.9 |
|
W |
توجه1 |
||
|
- |
4 |
- |
W |
توجه2 |
||
|
- |
4.9 |
- |
W |
|||
تعریف پین USB PCAB
1 VCC
دو تا USB
3USB+
4 GND

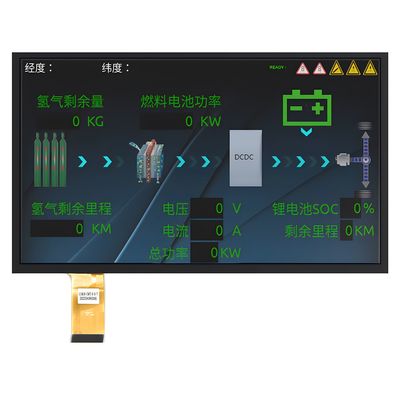

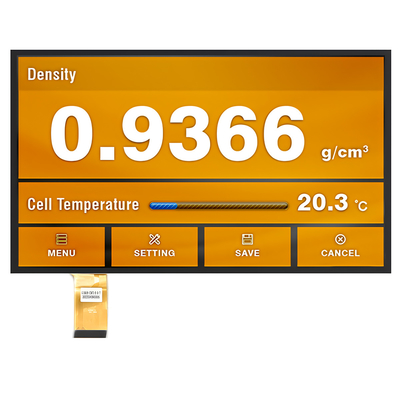

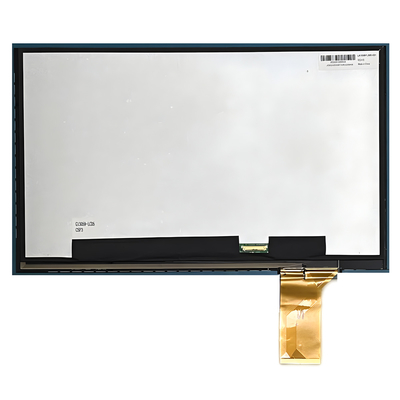

تصویر محصول
