جزئیات محصول:
|
| محصول: | LCD دایره ای 4 اینچی TFT | قطعنامه: | 720x720 |
|---|---|---|---|
| رابط: | MIPI | صفحه لمسی: | نه، CTP اختیاری است |
| جهت مشاهده: | IPS (80/80/80/80) | شماره پین: | 30 پین |
| اندازه ماژول: | 107.60 (H) *111.87 (V) * 3.83 (T) | منطقه فعال: | 101.52 (میلی متر) قطر |
| درخشندگی سطحی: | 1000 cd/m2 (نیت) | دمای عملیاتی: | -30 تا +85 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | مطابقت با Rohs & Reach |
| برجسته کردن: | صفحه نمایش LCD TFT درجه خودرو,صفحه نمایش LCD TFT 1000 نیت,720 X 720 نقطه LCD TFT گرد,1000nits TFT LCD Display,720 X 720 Dots Round TFT LCD |
||
** دانلود صفحه اطلاعات **
مشخصات SFTO400XC-7095A3N ((1000Nits).pdf
FL7707N_DS_V0.2_20230324_ مشتری.pdf
در مورد اين محصولSFTO400XC-7095A3N
نمایشگر LCD 4 اینچی دور TFT با وضوح 720×720 پیکسلاین صفحه نمایش از یک رابط پیشرفته MIPI برای اتصال بدون درز و انتقال داده با سرعت بالا استفاده می کنداین صفحه نمایش پیشرفته، با روشنایی چشمگیر 1000 نیت، به طور خاص برای کاربردهای خودرو طراحی شده است، اطمینان از دوام، وضوحو قابلیت اطمینان در شرایط مختلف رانندگی.
ویژگی های کلیدی:
وضوح بالا:
طراحی صفحه نمایش گرد:
روشنایی بالا (1000 نیت):
رابط MIPI:
زاویه های دید گسترده:
مصرف برق کم:
کاربردها:
نتیجه گیری
محصول خود را با صفحه نمایش 4 اینچی 720×720 نقطه ای دور TFT LCD ما ارتقا دهید.و طراحی نوآورانه برای ارائه یک تجربه بصری استثنایی متناسب با نیازهای صنایع مختلف ترکیب می شوندچه شما در حال توسعه یک ابزار جدید یا ارتقاء یک دستگاه موجود، این صفحه نمایش یک انتخاب کامل برای کسانی که به دنبال عملکرد، زیبایی شناسی، و بهره وری است.
ویژگی ها
| اطلاعات عمومی | مطالب |
| اندازه صفحه نمایش ال سی دی (بی طرف) | 4 اینچ TFT گرد |
| ساختار ماژول | صفحه نمایش TFT |
| نوع صفحه نمایش ال سی دی | TFT/TRANSMISSIVE |
| حالت نمایش LCD | معمولاً سياه |
| جهت مشاهده توصیه شده | IPS تمام زاویه های مشاهده |
| اندازه ماژول (W × H × T) | 107.60 ((H) *111.87 ((V) *3.83 ((T) |
| منطقه فعال (W × H) | 101.52 میلی متر قطر |
| تعداد پیکسل ها (ذکاوت) | 720RGB×720 پیکسل |
| نوع رابط ماژول | رابط MIPI |
| دمای عملیاتی | -30°C تا +80°C |
| روشنایی سطح | 1000 cd/m2 |
| شماره رنگ | 16.7M |
| نوع روشنایی | لامپ LED سفید |
نقشه مکانیکی
تعریف پین
| نه | شماره ی PIN | توضیحات |
| 1 | LEDA | آنود ال ای دی |
| 2 | LEDK1 | کاتود LED |
| 3 | LEDK2 | کاتود LED |
| 4 | VCI | منبع برق 2.8 ~ 3.3V |
| 5 | IOVCC | منبع برق 1.8V-2.0V |
| 6 | تنظیم مجدد | سیگنال های تنظیم مجدد LCM |
| 7 | TE | خروجی اثر پارگی |
| 8 | PWM | خروجی فرکانس PWM برای کنترل راننده LCD. |
| 9 | GND | زمین |
| 10 | D0P | سیگنال های داده DSI-D0+ |
| 11 | D0N | سیگنال های داده DSI-D0 |
| 12 | GND | زمین |
| 13 | D1P | سیگنال های داده DSI-D1+ |
| 14 | D1N | DSI-D1- سیگنال های داده |
| 15 | GND | زمین |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | ساعت DSI- |
| 18 | GND | زمین |
| 19 | D2P | سیگنال های داده DSI-D2+ |
| 20 | D2N | سیگنال های داده DSI-D2 |
| 21 | GND | زمین |
| 22 | D3P | سیگنال های داده DSI-D3+ |
| 23 | D3N | سیگنال های داده DSI-D4 |
| 24 | GND | زمین |
| 25 | TP_INT | لمس قطع |
| 26 | TP_SDA | سیگنال داده های IIC لمس |
| 27 | TP_SCL | سیگنال ساعت IIC |
| 28 | TP_RESET | سیگنال تنظیم مجدد با لمس |
| 29 | TP_VCI | برق را لمس کنید |
| 30 | TP_IOVCC | برق را لمس کنید |
|
ماده |
نماد |
ارزش |
واحد |
|
ولتاژ منبع برق برای منطق |
VDD |
0.3~36 |
V |
|
ولتاژ ورودی |
شراب |
VDD+03 |
V |
|
دمای کار |
بالا |
-30 تا 80 |
°C |
|
دمای ذخیره سازی |
Tstg |
-30 تا 80 |
°C |
ویژگی های الکتریکی
|
ماده |
نماد |
دقیقه |
نوع |
مکس |
واحد |
شرایط آزمایش |
|
ولتاژ کار |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
جریان عرضه |
IDD |
- |
- |
30 |
mA |
VDD=2.8V، Ta=25°C |
|
ولتاژ ورودی |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
جریان خروجی ورودی |
IIL |
- يک.0 |
- |
1.0 |
mA |
VIN=VDD یا VSS |
نور پس زمینه رانندگی
|
ماده |
نماد |
دقیقه |
نوع |
مکس |
واحد |
|
جریان جلو |
اگر |
... |
180 |
- |
mA |
|
ولتاژ جلو |
VF |
14 |
15 |
16.3 |
V |
|
حالت اتصال |
P |
... |
5S2P |
... |
|
|
شماره LED |
/ |
|
10 |
|
پی سی |
|
طول عمر LED |
|
30000 |
40000 |
|
ساعت ها |
ویژگی های نوری
|
ماده |
نماد |
شرایط |
دقیقه |
نوع |
مکس |
واحد |
|
زاویه های دید |
θT |
CR ¥10 |
|
85 |
- |
درجه تحصیلی |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
نسبت کنتراست |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
زمان پاسخ |
تن |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
یکنواختی |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
روشنایی |
L |
- |
850 |
1000 |
- |
cd/m2 |

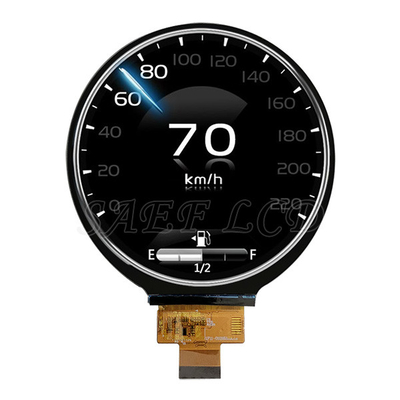

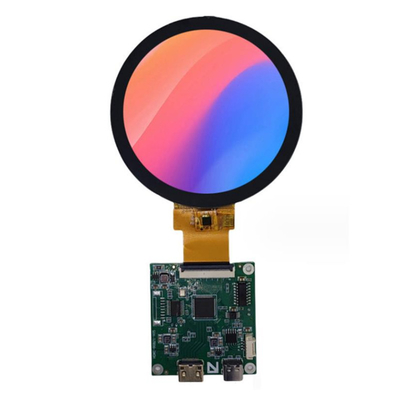

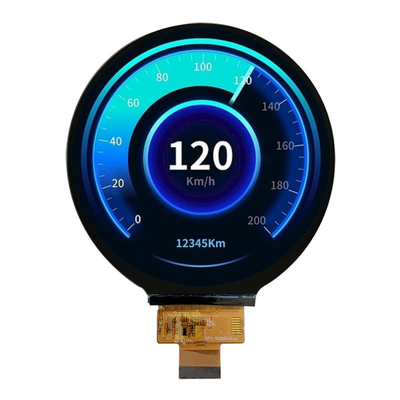

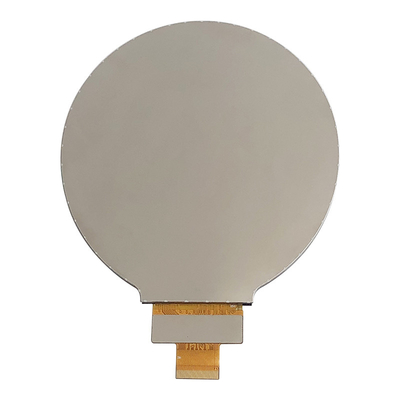

تصویر محصول
