جزئیات محصول:
|
| کلمات کلیدی: | 8 اینچ TFT LCD | قطعنامه: | 1920*1200 |
|---|---|---|---|
| رابط: | LVDS | پین ها: | 45 پین |
| صفحه لمسی: | موجود / اختیاری | درخشندگی سطحی: | 1200 cd/m2 (nits) |
| طول عمر LED: | 40000 ساعت | جهت مشاهده: | همه زاویه های دید |
| ارتباط: | نوع کانکتور | دمای عملیاتی: | -30 درجه تا +85 درجه سانتیگراد |

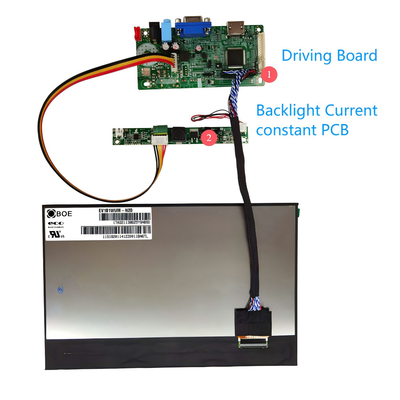

| هیئت رانندگی: | موجود / اختیاری | ثابت جریان LED: | موجود / اختیاری |
| انطباق: | سازگار با REACH و RoHS | گواهی: | ISO9001:2015 / ISO14000:2015 |
| برجسته کردن: | صفحه لمسی TFT درجه خودرو,صفحه لمسی TFT با وضوح بالا,صفحه نمایش 8 اینچی TFT LCD IPS,High Resolution TFT Touch Screen,8 Inch TFT LCD IPS Display |
||
دانلود ورق داده
در مورد اين موردSFTO800BD-7218AN
نمایشگر LCD IPS 8 اینچی TFT SFTO800BD-7218AN استاندارد جدیدی را برای فناوری بصری با وضوح بالا در صنعت خودرو تعیین می کند.طراحی شده برای ارائه تصاویر شفاف و رنگ های زنده، این صفحه نمایش برای کاربردهای مختلف، از جمله سیستم های اطلاعات و سرگرمی داخل خودرو، نمایشگرهای ناوبری، ابزارک های داشبورد و موارد دیگر ایده آل است.با وضوح فول اچ دی و تکنولوژی پیشرفته IPS، تجربه تماشای استثنایی را در شرایط مختلف روشنایی تضمین می کند.
صفحه نمایش FHD با وضوح بالا: این صفحه نمایش با وضوح Full HD 1920 x 1200 پیکسل (16:10) تصاویر واضح و دقیق را ارائه می دهد و وضوح گرافیک و متن را افزایش می دهد.
تکنولوژی IPS: تکنولوژی In-Plane Switching (IPS) زاویه های دید گسترده تر (تا 178 درجه) و بازتولید بهتر رنگ را افزایش می دهد.اجازه می دهد تا مسافران و رانندگان از هر زاویه ای رنگ های سازگار و دقیق را تجربه کنند.
انطباق درجه خودرو: ساخته شده برای برآورده کردن استانداردهای سخت گیر خودرو، این صفحه نمایش برای دوام و قابلیت اطمینان در محیط های خشن طراحی شده است، از جمله دما افراطی، لرزش،و رطوبت.
رابط صفحه لمسی: فناوری لمسی ظرفیت USB-interface امکان تعامل یکپارچه را فراهم می کند و کاربران را قادر می سازد تا در منوها حرکت کنند، برنامه های کاربردی را کنترل کنند و به طور شهودی با سیستم تعامل داشته باشند.
روشنایی و کنتراست بالا: با سطوح روشنایی بالا (تا 1200 نیت) ، صفحه نمایش در نور مستقیم خورشید بسیار قابل مشاهده باقی می ماند و آن را برای شرایط رانندگی تمام روز مناسب می کند.نسبت کنتراست بهبود یافته باعث می شود سیاه و سفید روشن تر برای تجربه عمیق تر.
مصرف انرژی کم: این صفحه نمایش با توجه به بهره وری انرژی طراحی شده است، در حالی که عملکرد بالایی را ارائه می دهد، انرژی کمتری مصرف می کند.کمک به کاهش مصرف باتری در وسایل نقلیه الکتریکی و هیبریدی.
یکپارچه سازی: طراحی فشرده صفحه نمایش 8 اینچی امکان یکپارچه سازی آسان در داشبورد ها و سیستم های موجود خودرو را با گزینه های نصب و اتصال انعطاف پذیر فراهم می کند.
طول عمر و قابلیت اطمینان: نمایشگر ما برای دوام ساخته شده است، با طول عمر بیش از 50،000 ساعت استفاده مداوم، اطمینان حاصل می کند که در طول عمر وسیله نقلیه کار می کند.
صفحه نمایش LCD IPS 8 اینچی TFT درجه خودروSFTO800BD-7218ANانتخاب ایده آل برای تولید کنندگان و توسعه دهندگان است که به دنبال ارتقاء فناوری های خودرو خود با یک صفحه نمایش لمسی قابل اعتماد و با وضوح بالا هستند.,زاویه های دید گسترده و انطباق خودرو، آن را به یک راه حل برجسته برای کاربردهای مدرن خودرو تبدیل می کند.تجربه آینده نمایشگاه های خودرو با تکنولوژی پیشرفته ما که دوام را ترکیب می کند، عملکرد و تعامل کاربران.
ویژگی ها
| پارامتر | مشخصات | واحد | یادآوری |
| اندازه طرح | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | mm | مه |
| منطقه فعال | 172.224 ((H) ×107.640 ((V) | mm | يادداشت 11 |
| روشنایی | 1000 تا 1200 | cd/m2 | - |
| تعداد پیکسل ها | 1920 ((H) xRGB×1200 (V) | پیکسل | - |
| پیکسل پیچ | 29.9 ((H) ×3 ×89.7 ((V) | μm | - |
| ترتیب پیکسل | نوار عمودی RGB | - | - |
| رنگ های نمایش | 16.7M | - | - |
| طیف رنگ | ۷۰٪ ((دقيقه)) ، ۷۵٪ (نوعی) | CF @C Light | |
| حالت نمایش | معمولاً سياه | - | - |
| جهت مشاهده | 85/85/85/85 (معمول) 80/80/80/80 (دقيقه) | -دگ | CR>=10 |
| وزن | TBD | گرام | - |
| رابط | LVDS دو پورت ((8bit) | - | - |
| IC | FL5893DA | يادداشت 12 |
يادداشت 11: H: طول افقی، V: طول عمودی.
يادداشت 12: IC های سازگار برای این محصول شامل FL5893DA، لطفا با تولید کننده IC تماس بگیرید و آن را مشخص کنید زمانی که شما یکی از آنها را انتخاب کنید.
نقشه مکانیکی
توضیحات پین
| نه، نه | نماد | عملکرد | نه، نه | نماد | عملکرد |
| 1 | VLED- | قدرت برای LED backlighter (کاتود) | 24 | GND | زمین |
| 2 | VLED- | قدرت برای LED backlighter (کاتود) | 25 | OLV2P | ورودی دیفرانسیل داده LVDS مثبت |
| 3 | VLED+ | قدرت برای LED backlighter (آنود) | 26 | OLV2N | ورودی دیفرانسیل داده LVDS منفی |
| 4 | VLED+ | قدرت برای LED backlighter (آنود) | 27 | GND | زمین |
| 5 | NC | هيچ ارتباطي وجود نداره | 28 | OLVCLKP | ورودی دیفرانسیل داده LVDS مثبت |
| 6 | GND | زمین | 29 | OLVCLKN | ورودی دیفرانسیل داده LVDS منفی |
| 7 | ELV3P | ورودی دیفرانسیل داده LVDS مثبت | 30 | GND | زمین |
| 8 | ELV3N | ورودی دیفرانسیل داده LVDS منفی | 31 | OLV1P | ورودی دیفرانسیل داده LVDS مثبت |
| 9 | GND | زمین | 32 | OLV1N | ورودی دیفرانسیل داده LVDS منفی |
| 10 | ELV2P | ورودی دیفرانسیل داده LVDS مثبت | 33 | GND | زمین |
| 11 | ELV2N | ورودی دیفرانسیل داده LVDS منفی | 34 | OLV0P | ورودی دیفرانسیل داده LVDS مثبت |
| 12 | GND | زمین | 35 | OLV0N | ورودی دیفرانسیل داده LVDS منفی |
| 13 | ELVCLKP | ورودی دیفرانسیل داده LVDS مثبت | 36 | GND | زمین |
| 14 | ELVCLK N | ورودی دیفرانسیل داده LVDS منفی | 37 | I2C _SDA | ورودی/خرید داده برای I2C ((لطفا اجازه دهید این پین ها باز شوند.) |
| 15 | GND | زمین | 38 | I2C _SCL | سیگنال ساعت برای I2C (لطفا این پین ها رو باز کنید) |
| 16 | ELV1P | ورودی دیفرانسیل داده LVDS مثبت | 39 | VDD_OTP | منبع برق برای مدار OTP ((لطفا اجازه دهید این پین ها باز شوند.) |
| 17 | ELV1N | ورودی دیفرانسیل داده LVDS منفی | 40 | EEPEN | فقط پین رو امتحان کنید لطفا این پین ها رو باز کنید |
| 18 | GND | زمین | 41 | VDDIN | منبع برق |
| 19 | ELV0P | ورودی دیفرانسیل داده LVDS مثبت | 42 | VDDIN | منبع برق |
| 20 | ELV0N | ورودی دیفرانسیل داده LVDS منفی | 43 | VDDIN | منبع برق |
| 21 | GND | زمین | 44 | VDDIN | منبع برق |
| 22 | OLV3P | ورودی دیفرانسیل داده LVDS مثبت | 45 | VDDIN | منبع برق |
| 23 | OLV3N | ورودی دیفرانسیل داده LVDS منفی |
مشخصات نوری
| پارامتر | نماد | شرایط | دقیقه ای | -آره. | مکس | واحد | یادآوری | |
|
دامنه زاویه مشاهده |
افقی |
Θ3 |
CR > 10 |
80 | 85 | - | -دگ |
يادداشت 61 |
| Θ9 | 80 | 85 | - | -دگ | ||||
|
عمودی |
Θ12 | 80 | 85 | - | -دگ | |||
| Θ6 | 80 | 85 | - | -دگ | ||||
| نسبت کنتراست | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF یادداشت 6.2/6.3 |
||
| انتقال سلولی | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 64 |
||
| ری | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| جی ای | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| توسط | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| وای | 0.318 | 0.338 | 0.358 | |||||
| طیف رنگ | Θ = 0 | 70 | 75 | - | % | |||
| زمان پاسخ | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | يادداشت 65 | |
پارامترهای آزمایش قابلیت اطمینان
| نه | پست ها | شرایط |
| 1 | آزمون ذخیره سازی در دمای بالا ((HTS) | ۸۵ درجه سانتیگراد، ۲۴۰ ساعت، غیر عملیاتی |
| 2 | آزمایش ذخیره سازی در دمای پایین ((LTS) | -30 درجه سانتیگراد، 240 ساعت، غیر عملیاتی |
| 3 | آزمایش کار با دمای بالا ((HTO) | 85 درجه سانتیگراد، 240 ساعت، فعال |
| 4 | آزمایش کار با دمای پایین ((LTO) | -30 درجه سانتیگراد، 240 ساعت، فعال |
| 5 | آزمون عملیاتی رطوبت حرارتی (THO) | 60°C/90%RH، 240 ساعت، عملیاتی |
| 6 | آزمون ذخیره چرخه حرارتی (TST) | -30~80°C، 100 چرخه، 1 ساعت در چرخه، غیر عملیاتی |
|
7 |
چسباندن تصویر |
الگوی 5*5، 1 ساعت 25°C±2°C الگوی چک خاکستری 127 بعد از 3 دقیقه، این دیوار باید به طور کامل پاک شود. |

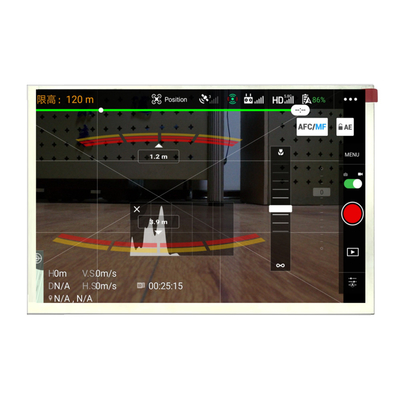

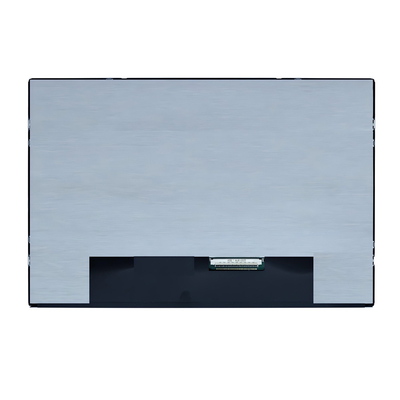

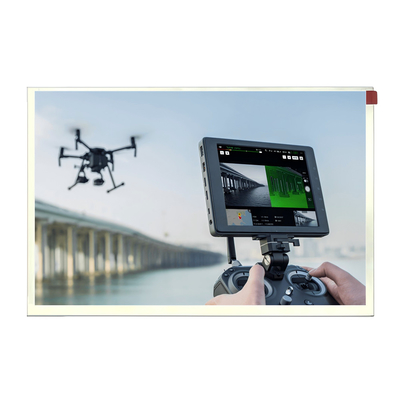

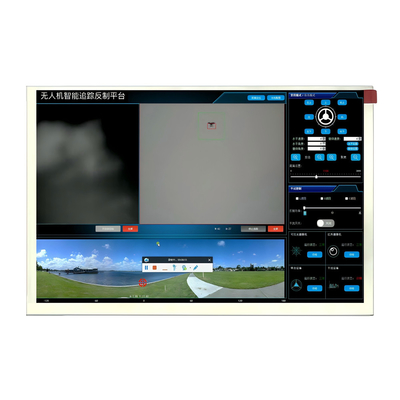

تصویر محصول
تاسیسات کارخانه و گواهینامه ها
