جزئیات محصول:
|
| کلمات کلیدی: | نوار TFT 11.9 اینچی | قطعنامه: | 1480x320 |
|---|---|---|---|
| رابط: | MIPI | آی سی درایور: | FL7705 |
| درخشندگی سطحی: | 800 cd/m2 حداقل | صفحه لمسی: | نه |
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | طول عمر LED: | 40000 ساعت |
| گواهی: | ISO9001:2015 / ISO14000:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 16.7M رنگ نمایشگر LCD TFT صنعتی,800 Nits نمایشگر LCD TFT صنعتی |
||
دانلود ورق داده
در مورد اين موردSFTO1190GX-7161AN
ویژگی های نمایش
اندازه: 11.9 اينچ
16.7M عمق رنگ
رزولوشن: 320 × 1480
روشنایی: 800cd/m2 ( دقیقه)
کنتراست: 900
پوشش طیف رنگی: ۶۵٪
ضد تداخل الکترومغناطیسی
تابش کم، مصرف انرژی کم، ثبات بالا
سناریوهای کاربرد
کنترل صنعتی
صنعت برق
تولید خودرو
توضیحات
صفحه نمایش LCD TFT صنعتی 11.9 اینچی با وضوح 1480 x 320 پیکسل و 167 میلیون رنگ پشتیبانی یک راه حل نمایش با عملکرد بالا طراحی شده برای انواع برنامه های کاربردی صنعتی و تجاری که در آن وضوح بصری و دوام ضروری استاينم شرح تفصيلي از اين محصول:
1مشخصات صفحه نمایش:
- اندازه: 11.9 اینچ، ارائه یک منطقه نمایش قابل توجهی برای طیف گسترده ای از برنامه های کاربردی.
- رزولوشن: 1480 x 320 پیکسل، ارائه تصویر و نمایش متن واضح، مناسب برای برنامه های کاربردی که نیاز به خروجی بصری دقیق دارند.
2. قابلیت رنگ:
- از 16.7 میلیون رنگ پشتیبانی می کند، که نزدیک به طیف کامل رنگ RGB است، اجازه می دهد تا تصویر پر جنب و جوش و زندگی مانند تولید مجدد.
3روشنایی:
- با سطح روشنایی 800 نیتر، صفحه نمایش در محیط های روشن قابل مشاهده است، که آن را برای استفاده در محیط های صنعتی با نور محیط بالا ایده آل می کند.
4نسبت کنتراست:
- این 11.9 اینچ LCD TFT صنعتی به طور معمول نسبت کنتراست 900 بالا را ارائه می دهد، سیاه عمیق و سفید روشن برای تصاویر روشن و قابل خواندن را تضمین می کند.
5زاويه ديد:
- LCD های صنعتی TFT اغلب دارای زاویه های دید گسترده ای هستند که رنگ و روشنایی سازگار را از دیدگاه های مختلف تضمین می کنند.
6. انواع رابط:
صفحه نمایش از رابط MIPI پشتیبانی می کنه
7محیط عملیاتی:
- طراحی شده برای استفاده صنعتی، صفحه نمایش 11.9 اینچ می تواند در طیف گسترده ای از دما از -20C تا 70C کار کند، اطمینان از عملکرد قابل اعتماد در شرایط سخت.
8دوام:
- ساخته شده برای تحمل سختی های عملیات مداوم، مناسب برای استفاده 24/7 در محیط های سخت.
9کاربردها:
برای اتوماسیون صنعتی، پنل های کنترل، تجهیزات پزشکی، نشانه های دیجیتال، مراکز حمل و نقل،و سیستم های نظارت امنیتی که سطح بالایی از جزئیات بصری و دوام لازم است.
10خدمات سفارشی سازی:
- گزینه های سفارشی سازی ممکن است برای پاسخگویی به نیازهای خاص مشتری، مانند الزامات رابط خاص یا ویژگی های کاربردی اضافی در دسترس باشد.
این صفحه نمایش LCD TFT صنعتی 11.9 اینچی یک انتخاب عالی برای کاربردهایی است که نیاز به وضوح بالا دارند،نمایشگرهای درخشان با دوام برای مقاومت در برابر چالش های محیط صنعتی.
ویژگی ها
| نه، نه | ماده | مشخصات | واحد |
| 1 | اندازه پنل | 11.88 | اینچ |
| 2 | تعداد پیکسل ها | 320 ((H) × 1480 ((V) | پیکسل |
| 3 | منطقه فعال | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | پیکسل پیچ | 0.1812 ((H) × 0.1812 ((V) × RGB | mm |
| 5 | ابعاد طرح | 65.00 ((W) × 282.00 ((H) × 4.50 (D) | mm |
| 6 | تعداد رنگ ها | 16.7M | - |
| 7 | حالت نمایش | حالت انتقال، معمولا سیاه | - |
| 8 | جهت مشاهده | نمایش کامل | - |
| 9 | فرمت نمایش | نوار عمودی RGB | - |
| 10 | درمان سطح | درخشش | - |
| 11 | رابط | MIPI | - |
| 12 | نور پس زمینه | لامپ LED سفید | - |
| 13 | دمای کار | -20 تا 70 | °C |
| 14 | دمای ذخیره سازی | -30 تا 80 | °C |
| 15 | وزن | 120 | g |
نقشه مکانیکی
توضیحات پین
| نه، نه | نماد | عملکرد | یادآوری |
| 1 | GND | زمین | |
| 2 | D0P | ورودی داده های دیفرانسیل مثبت MIPI | |
| 3 | D0N | ورودی داده های دیفرانسیل منفی MIPI | |
| 4 | GND | زمین | |
| 5 | D1P | ورودی داده های دیفرانسیل مثبت MIPI | |
| 6 | D1N | ورودی داده های دیفرانسیل منفی MIPI | |
| 7 | GND | زمین | |
| 8 | CLKP | ورودی ساعت دیفرانسیل مثبت MIPI | |
| 9 | CLKN | ورودی ساعت دیفرانسیل منفی MIPI | |
| 10 | GND | زمین | |
| 11 | D2P | ورودی داده های دیفرانسیل مثبت MIPI | |
| 12 | D2N | ورودی داده های دیفرانسیل منفی MIPI | |
| 13 | GND | زمین | |
| 14 | D3P | ورودی داده های دیفرانسیل مثبت MIPI | |
| 15 | D3N | ورودی داده های دیفرانسیل منفی MIPI | |
| 16 | GND | زمین | |
| 17 | IOVCGCN1D.8V-3.3V | ||
| 18 | IOVCC1.8V-3.3V | يه منبع برق براي قدرت آنالوگ | |
| 19 | |||
| 20 | NC | هيچ ارتباطي وجود نداره | |
| 21 | NC | هيچ ارتباطي وجود نداره | |
| 22 | NC | هيچ ارتباطي وجود نداره | |
| 23 | NC | هيچ ارتباطي وجود نداره | |
| 24 | RSTB | پین رو تنظیم کن | |
| 25 | STBYB | کنترل حالت آماده | |
| 26 | NC | هيچ ارتباطي وجود نداره | |
| 27 | GND | زمین | |
| 28 | K | کاتود LED | |
| 29 | K | ||
| 30 | GND | زمین | |
| 31 | NC | هيچ ارتباطي وجود نداره | |
| 32 | GND | زمین | |
| 33 | GND | زمین | |
| 34 | NC | هيچ ارتباطي وجود نداره | |
| 35 | A | آنود LED | |
| 36 | A | ||
| 37 | GND | زمین | |
| 38 | VDD ((3.3V) | يه منبع برق براي قدرت آنالوگ | |
| 39 | VDD ((3.3V) | ||
| 40 | NC | هيچ ارتباطي وجود نداره |
حداکثر امتیازات مطلق
| ماده | نماد | ارزش ها | واحد | |
| دقیقه ای | مکس | |||
| ولتاژ عرضه دیجیتال | VCI | -0.3 | 4.0 | V |
| ولتاژ عرضه دیجیتال | IOVCC | -0.3 | 4.0 | V |
شرایط عملیاتی
| ماده | نماد | ارزش ها | واحد | ||
| دقیقه ای | -آره. | مکس | |||
| ولتاژ عرضه دیجیتال | VDD | 3.0 | 3.3 | 3.6 | V |
| ولتاژ عرضه دیجیتال | IOVCC | 1.6 | - | 3.6 | V |
| ولتاژ ورودی منطقی | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

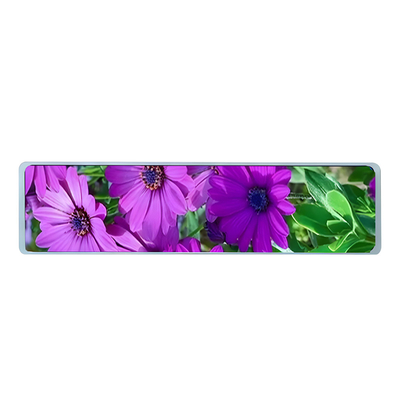

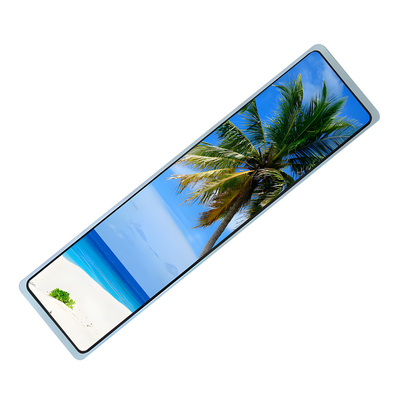

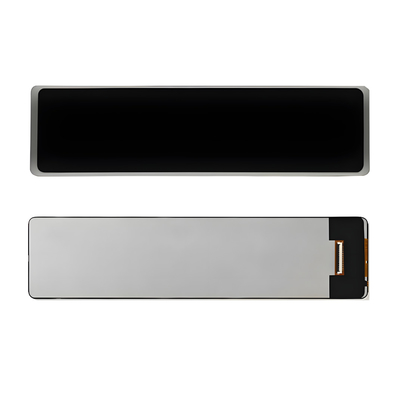

تصویر محصول
