جزئیات محصول:
|
| کلمات کلیدی: | نوار TFT 11.3 اینچی | قطعنامه: | 440x1920 |
|---|---|---|---|
| رابط: | MIPI | آی سی درایور: | SC7707 |
| درخشندگی سطحی: | 520 cd/m2 (nits) | صفحه لمسی: | نه |
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | طول عمر LED: | 40000 ساعت |
| گواهی: | ISO9001:2015 / ISO14000:2015 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 11صفحه نمایش TFT صنعتی.3 اینچی,520cd/M2 نمایشگر TFT صنعتی,16صفحه نمایش TFT صنعتی رنگی.7M,520cd/M2 Industrial TFT Display,16.7M Color Industrial TFT Display |
||
دانلود ورق داده
در مورد اين موردSFTO1130GX-7220AN
صفحه نمایش TFT درجه صنعتی با یک صفحه نمایش 11.3 اینچی و قابلیت نمایش 16.7M رنگ (تقریبا معادل طیف کامل رنگ RGB)با وضوح 1920x440 پیکسل و روشنایی 520cd/m2، یک دستگاه نمایش با وضوح بالا و روشنایی بالا است که به طور خاص برای محیط های صنعتی طراحی شده است.
این صفحه نمایش TFT درجه صنعتی 11.3 اینچی انتخاب ایده آل برای برنامه هایی است که به نمایشگاه با وضوح بالا و تعامل کاربر به دلیل وضوح بالا، روشنایی بالا،و ویژگی های زاویه دید گسترده.
ویژگی ها
|
ماده |
مطالب |
واحد |
| صفحه LCD | ||
| اندازه LCD | 11.3 | اینچ |
| نوع پنل | IPS | ... |
| حالت نمایش | سیاه عادی | ... |
| تعداد رنگ ها | 16.7M | ... |
| جهت مشاهده | تمام ساعت | ... |
| نور پس زمینه | LED سفید x16in موازی/ سری | ... |
| NTSC | ۷۰ درصد | ... |
| نسبت کنتراست | 1000 | ... |
| رابط | MIPI 4Lanes | ... |
| IC درایور | SC7707 | ... |
| اندازه رم IC درایور | کمتر RAM | کمی |
| روشنایی | 520 | cd/m2 |
| ابعاد طرح | 64.98 ((H) x266.44 (V) x4.6 (D) ± 0.2 | mm |
| منطقه فعال (W × H) | 57.948 ((H) x252.864 (V) | mm |
| ترتیب پیکسل | نوار RGB | ... |
| وزن | TBD | g |
| تعداد نقاط | 440xRGBx1920 | پیکسل |
| پیچ پیکسل | 43.9 ((H) * 3 * 131.7 ((V) | امم |
| دمای کار | -20 70 | °C |
| دمای ذخیره سازی | -30 ️ +80 | °C |

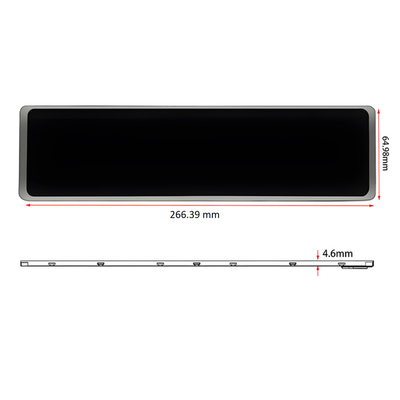

نقشه مکانیکی
توضیحات پین
| شماره PIN | نماد | عملکرد |
| 1 | GND | زمین |
| 2 | DSI-D0P | پین ورودی سیگنال دیفرانسیل داده های DSI (خط داده 0) |
| 3 | DSI-D0N | پین ورودی سیگنال دیفرانسیل داده DSI (خط داده 0) |
| 4 | GND | زمین |
| 5 | DSI-D1P | پین ورودی سیگنال دیفرانسیل داده های DSI (خط داده 1) |
| 6 | DSI-D1N | پین ورودی سیگنال دیفرانسیل داده های DSI (خط داده 1) |
| 7 | GND | زمین |
| 8 | DSI-CLK P | پین ورودی سیگنال دیفرانسیل DSI CLOCK |
| 9 | DSI-CLK N | پین ورودی سیگنال دیفرانسیل DSI CLOCK |
| 10 | GND | زمین |
| 11 | DSI-D2P | پین ورودی سیگنال دیفرانسیل داده های DSI (خط داده 2) |
| 12 | DSI-D2N | پین ورودی سیگنال دیفرانسیل داده های DSI (خط داده 2) |
| 13 | GND | زمین |
| 14 | DSI-D3P | پین ورودی سیگنال دیفرانسیل داده DSI (نقطه داده 3) |
| 15 | DSI-D3N | پین ورودی سیگنال دیفرانسیل داده DSI (نقطه داده 3) |
| 16 تا 17 | GND | زمین |
| 18 تا 19 | IOVCC (NC) | منبع برق I/O (NC) |
| 20 تا 23 | NC | NC |
| 24 | تنظیم مجدد | سیگنال پین (Low) فعال است |
| 25 تا 26 | NC | NC |
| 27 | GND | زمین |
| 28 تا 29 | LEDK | کاتود LED با نور پس زمینه |
| 30 | GND | زمین |
| 31 | NC | NC |
| 32 تا 33 | GND | زمین |
| 34 | NC | NC |
| 35 تا 36 | LEDA | آنود LED با چراغ پشتی |
| 37 | GND | زمین |
| 38 تا 39 | VDD | منبع برق |
| 40 | NC | NC |
ویژگی های روشنایی پس زمینه
لامپ سفید × 16 در موازی/ سری (Ta = 25°C)
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| ولتاژ جلو | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| یکنواختی | △Bp | - | 80 | - | - | % |
| روشنایی برای LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

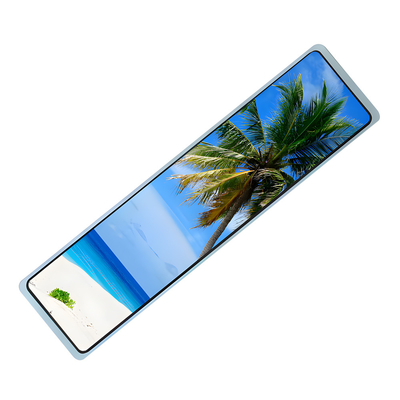

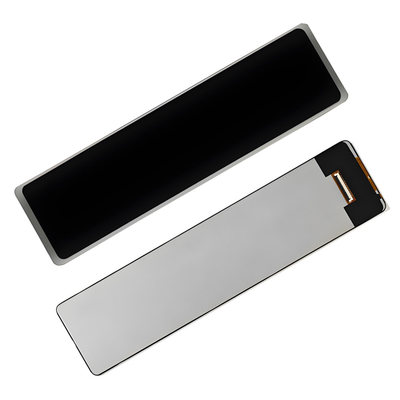

تصویر محصول
