جزئیات محصول:
|
| محصول: | LCD 2.8 اینچی TFT | قطعنامه: | 240 x 320 |
|---|---|---|---|
| رنگ: | 262K | صفحه لمسی: | بدون مقاومت TP |
| رابط: | SPI/MCU/SPI+RGB | جهت مشاهده: | IPS، تمام زاویه های مشاهده |
| آی سی درایور: | ILI9341V | ارتباط: | اتصال به برق |
| درخشندگی سطحی: | 1000 cd/m2 (nits) | شماره پین: | 50 پین |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | LCD TFT قابل خواندن نور خورشید,صفحه LCD TFT 240 × 320 نقطه ای,LCD 2.8 اینچی TFT,240 X 320 Dots TFT LCD,2.8 Inch TFT LCD |
||
** دانلود صفحه اطلاعات **
در مورد این محصول SFTO280TZ-7214AT روشنایی بالا 1000nits
صفحه نمایش LCD IPS TFT 2.8 اینچی با روشنایی روز قابل خواندن، مجهز به وضوح 240 x 320 پیکسل و صفحه نمایش لمسی مقاومیک دستگاه نمایش است که به طور خاص برای محیط های بیرونی یا روشن طراحی شده است.در زیر مقدمه ای دقیق از SFTO280TZ-7214AT از Saef Technology ارائه شده است:
1مشخصات صفحه نمایش:
- اندازه: 2.8 اینچ، مناسب برای دستگاه های قابل حمل و برنامه های کاربردی با فضای محدود.
رزولوشن: 240 x 320 پیکسل، ارائه تصویر و متن واضح.
صفحه لمسی مقاوم: از یک لمس پشتیبانی می کند و به کاربران اجازه می دهد از طریق صفحه لمسی کار کنند، مناسب برای نیازهای تعامل اساسی.
روشنایی بالا: روشنایی پس زمینه می تواند به 1000 cd / m2 برسد، اطمینان از خوانایی واضح در نور مستقیم خورشید یا محیط های روشن.
- تکنولوژی IPS: در سیستم تغییر پلین (IPS) ، تکنولوژی زاویه دید گسترده ای را فراهم می کند و تجربه بصری خوبی را از زاویه های مختلف تضمین می کند.
- رابط SPI / MCU / SPI + RGB: این محصول با رابط های متعدد سازگار است و مشتریان را با راحتی طراحی فراهم می کند.که ثبات نصب محصول را در طرف مشتری به حداکثر می رساند.
2مشخصات نمایش قابل اعتماد:
- کار در دمای وسیع: قادر به سازگاری با طیف دمایی از -20 °C تا 70 °C، مناسب برای شرایط مختلف محیط زیست.
- طراحی صنعتی: ساخت و ساز پایدار و مواد اطمینان از عملکرد پایدار حتی در محیط های خشن.
- درمان ضد درخشش: منعکس کننده و درخشش در معرض نور مستقیم خورشید را کاهش می دهد و خوانایی صفحه نمایش را بهبود می بخشد.
- مطابق با RoHS و REACH: با استانداردهای زیست محیطی برای محدودیت مواد خطرناک مطابقت دارد.
3خدمات سفارشی:
- گزینه های سفارشی سازی: خدمات سفارشی سازی، از جمله رابط های خاص، اندازه ها، روشنایی و غیره، برای پاسخگویی به نیازهای مشتریان خاص ارائه می شود.
4سناریوهای کاربرد:
- مناسب برای کاربردهایی مانند دستگاه های دستی اطلاعات در فضای باز، پانل های کنترل صنعتی، تجهیزات پزشکی، نمایشگاه های خودرو، نشانه های دیجیتال و غیرهکه نیاز به نمایش واضح در زیر نور قوی دارند.
این صفحه نمایش 2.8 اینچی IPS TFT LCD انتخاب ایده آل برای کاربردهای صنعتی و تجاری است که به دلیل روشنایی بالا آن نیاز به نمایش روشن در شرایط مختلف نور دارد.زاویه دید گسترده، و قابل خواندن در نور روز.
ویژگی ها
| اطلاعات عمومی | مشخصات | واحد |
| صفحه اصلی | ||
| منطقه نمایش ((AA)) | 43.2 ((H) *57.6 ((V) (2.8 اینچ)) | mm |
| عنصر راننده | ماتریس فعال a-Si TFT | - |
| رنگ ها را نمایش دهید | 262K | رنگ ها |
| تعداد پیکسل ها | 240 ((RGB) *320 | نقطه ها |
| پیچ پیکسل | 0.180 ((H) *0.180 ((V) | mm |
| زاویه دید | همه | ساعت |
| IC درایو | ILI9341V | - |
| ترتیب پیکسل رنگ | نوار عمودی RGB | |
| حالت نمایش | انتقال دهنده/ معمولا سیاه | - |
| دمای کار | -20+70 | °C |
| دمای ذخیره سازی | -30+80 | °C |
اطلاعات مکانیکی
| ماده | دقیقه ای | -آره. | مکس | واحد | یادداشت | |
| اندازه ماژول | افقی ((H) | - | 50.00 | - | mm | ±0.2 |
| عمودی ((V) | - | 69.20 | - | mm | ±0.2 | |
| عمق ((D) | - | 3.99 | - | mm | ±0.2 | |
| وزن | - | TBD | - | g | - | |
طرح طرح
توضیحات PIN
| پين نه | نماد | سطح | عملکرد |
| 1 | LEDK | L | چراغ های پشت |
| 2 تا 5 | LEDA | H | روشنایی پس زمینهA |
| 6 | IM0 | H/L | حالت رابط MCU را انتخاب کنید |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | رد شد | H/L | پین تنظیم مجدد سخت افزار |
| 11 | VSYNC | H/L | سیگنال ورودی همگام سازی عمودی برای RGB |
| 12 | HSYNC | H/L | سیگنال ورودی همگام سازی افقی (خطی) برای RGB |
| 13 | DOTCLK | H/L | سیگنال ساعت نقطه ای برای عملکرد رابط RGB |
| 14 | امکان پذیر است | H/L | سیگنال فعال سازی داده برای کار رابط RGB. |
| 15 تا 32 | D17-DB0 | H/L | اتوبوس داده |
| 33 | SD0 | H/L | پین خروجی رابط SPI |
| 34 | SDA | H/L | پین ورودی رابط SPI |
| 35 | تحقیق و توسعه | H/L | خواندن فعال کردن پین ساعت |
| 36 | WR-RS | H/L | یک سیگنال انتخاب ثبت |
| 37 | RS-SCL | H/L | پین ورودی ساعت فعال کنید |
| 38 | CS | H/L | چیپ انتخاب پین ورودی |
| 39 | TE | H/L | خروجی اثر پارگی |
| 40 | IOVCC | H | منبع برق ((1.8 ولت) |
| 41 | IOVCC | H | منبع برق ((2.8-3.3V) |
| 42 | VCI | H | منبع برق ((2.8-3.3V) |
| 43 | GND | L | زمین |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | GND | L | زمین |
| 49 | GND | L | زمین |
| 50 | GND | L | زمین |
بالاترين درجه بندي مطلق
|
ماده |
نماد |
ارزش ها |
واحد |
|
| دقیقه | مکس | |||
| ولتاژ تغذیه برای مدار منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ تغذیه برای مدار آنالوگ | VCI | -0.3 | 4.6 | V |
شرایط عملیاتی
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه | نوع | مکس | ||||
| منبع برق | VCC | 2.7 | 2.8 | 3.3 | V | |
| منبع برق | IOVCC | 1.7 | 1.8 | 3.3 | V | |
| حالت عادی مصرف فعلی | Icc | - | 12 | - | mA | VCC=2.8V |
| دروازه TFT ON ولتاژ | VGH | 15 | V | |||
| TFT Gate OFF ولتاژ | VGL | - هفت.5 | - | V | ||
واحد روشنایی عقب (GND=0V)
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه | نوع | مکس | ||||
| ولتاژ تغذیه جلو | Vf | 2.8 | - | 3.4 | V | |
| عرضه آینده در حال حاضر | اگه | - | 120 | - | mA | |
| روشنایی LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| یکنواختی | / | 80 | % | - | ||

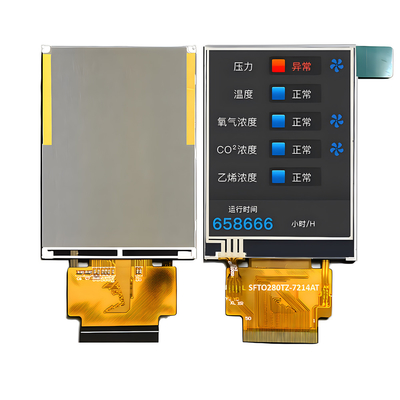

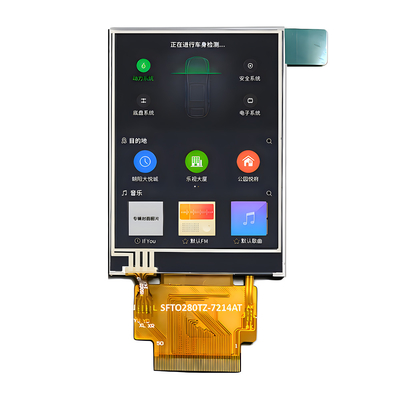

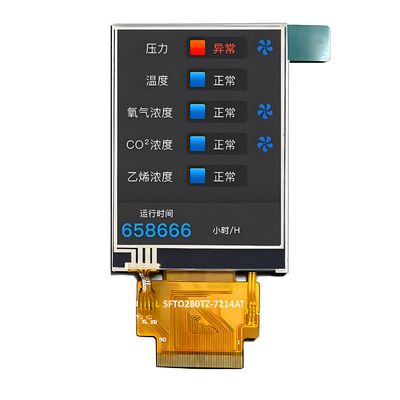

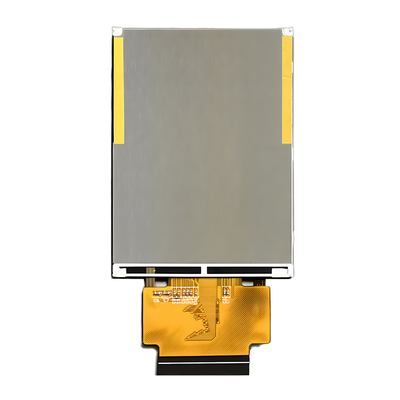

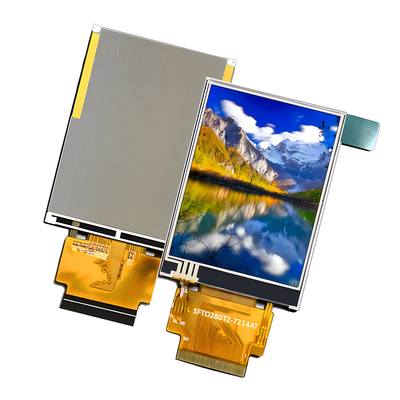

تصویر محصول
تاسیسات کارخانه و گواهینامه ها
پرسش های مکرر
سوال1: مي تونم نمونه سفارش بدم؟
A: بله، ما از سفارش نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم. نمونه های مخلوط با شماره های مختلف پروژه قابل قبول است.
سوال2: زمان تحویل چطوره؟
ج: برای محصولات آماده، نمونه های موجود را فوراً ارائه دهید. بازسازی نمونه 1 تا 1.5 هفته طول می کشد. تولید دسته ای 4-6 هفته طول می کشد. برای طراحی محصول،2-3 روز برای جلسه و پیشنهاد اختصاص داده می شود؛ 2 هفته برای طراحی تایید و آماده سازی نمونه؛ عملیات آزمایشی / تولید انبوه پس از تأیید نمونه 5-6 هفته طول می کشد.
س3: آیا حداقل مقدار سفارش برای نمونه ها و سفارشات تولید دارید؟
A: حداقل مقدار سفارش کم است. 3-5 نمونه می تواند برای بررسی ارائه شود. حداقل مقدار سفارش برای تولید انبوه معمولا 1K در هر دسته است.ما از سفارشات اجرا آزمایشی / اجرا PP با کمی کمتر از حداقل مقدار سفارش برای MP پشتیبانی می کنیم.
سوال ۴: شما چگونه کالا را حمل می کنید و چه مدت طول می کشد تا به آنجا برسید؟
A: از طریق DHL ، UPS ، FedEx یا TNT ارسال می شود. رسیدن به 5-7 روز طول می کشد. حمل و نقل هوایی و دریایی نیز اختیاری است.
سوال 5: چگونه ماژول نمایش LCD را سفارش دهیم؟
A: اول، اجازه دهید ما را به نیازهای خود را یا درخواست می دانم.
دوم، ما یک نقل قول بر اساس الزامات شما یا پیشنهادات ما ارائه می دهیم.
سوم، مشتری نمونه را تایید می کند و یک پیش پرداخت برای سفارش رسمی پرداخت می کند.
چهارم، ما تولید را ترتیب می دهیم.
س6: آیا می توانم لوگوی خود را بر روی محصولات LCD چاپ کنم؟
ج: بله، این است. لطفا ما را در طول مرحله طراحی به طور رسمی مطلع کنید که ما نمونه هایی با لوگو شما را برای آزمایش و تایید تولید می کنیم. پس از تایید نمونه، ما به شما اجازه می دهیم تا نمونه های خود را برای آزمایش و تأیید تهیه کنید.تولید انبوه بر اساس نمونه تایید شده انجام می شود..
سوال 7: آیا برای محصول تضمین می کنید؟
A: بله، ما یک سال گارانتی را برای محصولات خود ارائه می دهیم.
س8: چگونه با نقص ها برخورد کنیم؟
ج: اول، محصولات ما تحت یک سیستم کنترل کیفیت دقیق تولید می شوند، با نرخ نقص کمتر از 0.2٪.
دوم، در طول دوره گارانتی، ما نمایشگرهای LCD جدید و دسته های کوچک سفارشات جدید را به شما ارسال خواهیم کرد.يا ما ميتونيم در مورد راه حل بحث کنيم از جمله تماس دوباره با توجه به وضعيت واقعي.
