جزئیات محصول:
|
کلمات کلیدی: | صفحه نمایش 13.3 اینچی TFT LCD | قطعنامه: | 1920*1080 پیکسل |
---|---|---|---|
اندازه LCD: | 305.2 x 178.1 x 2.7 (mm) | منطقه فعال: | 293.76 x 165.24 (mm) |
رابط LCD: | EDP | نوع نمایش: | زاویه دید کامل IPS |
صفحه لمسی: | CTP اختیاری است | درخشندگی سطحی: | 350 سی دی بر متر مربع |
دمای عملیاتی: | -10 تا +60 درجه سانتیگراد | دمای ذخیره: | -20 تا +60 درجه سانتیگراد |
نسبت NTSC: | 72% | نسبت کنتراست: | 800 |
رنگ نمایش: | 16.7 میلیون | طول عمر LED: | 40000 ساعت |
گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | صفحه نمایش LCD TFT با نسبت 72% NTSC,صفحه نمایش LCD TFT 350Cd/M2,صفحه نمایش 13.3 اینچی TFT LCD,350cd/M2 TFT LCD Display,13.3 Inch TFT LCD Display |

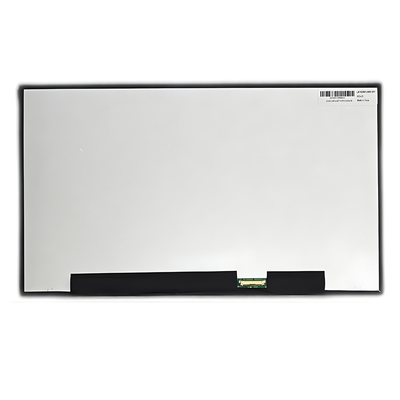

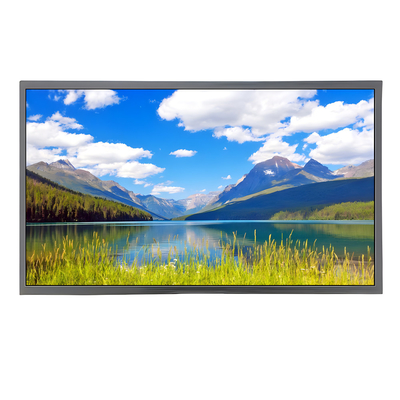

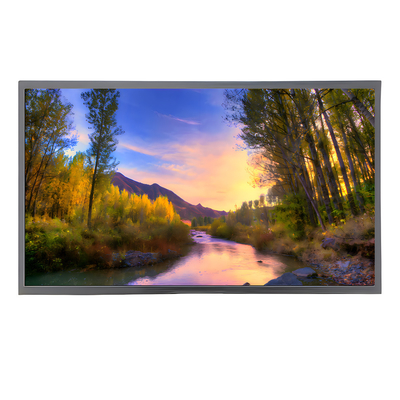

13نمایشگر LCD TFT EDP 3 اینچی معرفی محصول
صفحه نمایش LCD 13.3 اینچی EDP TFT یک دستگاه است که از فناوری نمایش پیشرفته استفاده می کند و به طور گسترده ای در دستگاه های قابل حمل، نمایشگرهای تجاری،و کاربردهای صنعتی برای کیفیت تصویر عالی و انعطاف پذیریدر زیر مقدمه ای دقیق از یک صفحه نمایش LCD 13.3 اینچی EDP TFT با وضوح 1920 * 1080 پیکسل، رابط 30 پین،و 72٪ پوشش طیف رنگی NTSC و روشنایی 350cd / m2.
ویژگی های محصول
برند و مدل:SFTO1330SM-7191AN
نوع پنل: a-Si TFT-LCD
اندازه: 13.3 اينچ
رزولوشن: 1920 (RGB) × 1080 (FHD)
ترتیب پیکسل: خطوط عمودی RGB
نسبت ابعاد: 16:9
فاصله نقطه: 0.051 × 0.153mm
فاصله پیکسل: 0.153 × 0.153mm (166PPI)
روشنایی: 350cd/m2 (قیمت معمولی)
نسبت کنتراست: 800:1 (ارزش معمولی)
زاویه دید: 85/85/85/85 (قیمت معمولی)
پوشش طیف رنگی: 72٪ (NTSC)
زمان پاسخ: 30 (ارزش معمولی) (Tr+Td) ms
حالت نمایش: VA/IPS، به طور معمول نمایش سیاه، انتقال
نوع روشنایی پس زمینه: WLED
دمای کار: -10 ~ 60 ° C
دمای ذخیره سازی: -20 ~ 60 ° C
عملکرد نوری
این 13.3 اینچ TFT ارائه می دهد روشنایی بالا از 350cd / m 2 و نسبت کنتراست بالا از 800:172 درصد از پوشش طیف رنگی NTSC تولید صحیح رنگ ها را تضمین می کند و باعث می شود تا اثر نمایش نزدیک به رنگ های طبیعی باشد.
ویژگی های رابط
دسته بندی سیگنال: EDP
ولتاژ پانل: 3.3V (قیمت معمولی)
جریان پانل: 279/468mA (معمولی / حداکثر)
نوع رابط: ترمینال
تعداد پین های رابط: 30 پین
حوزه کاربرد
این صفحه نمایش LCD 13.3 اینچی EDP TFT برای سناریوهای کاربردی مختلف مناسب است، از جمله اما محدود به:
دستگاه های قابل حمل: مانند لپ تاپ های پیشرفته، تبلت ها و غیره
نمایش تجاری: برای دستگاه های تبلیغاتی، سیستم های انتشار اطلاعات و غیره استفاده می شود.
کاربرد صنعتی: به عنوان یک رابط نمایش برای سیستم های کنترل صنعتی.
خلاصه
این صفحه نمایش LCD 13.3 اینچی EDP TFT با وضوح بالا، روشنایی بالا، کنتراست بالا و پوشش طیف گسترده ای از رنگ ها تجربه بصری عالی را برای کاربران فراهم می کند.در محیط های با نور قوی در خارج یا محیط های با نور کم در داخل، جلوه های نمایش شفاف تضمین می شود. تنوع و قابلیت اطمینان آن را به یک انتخاب ایده آل برای سناریوهای کاربردی مختلف تبدیل می کند.
طرحنقاشی
تعریف پین رابط
پين شماره | نماد | I/O | عملکرد |
1 | CABC_EN / NC | - | براي سي دي اختصاص داده شده |
2 | H_GND | P | گلوله سرعت بالا |
3 | مسير1_N | من | خط پيوند سيگنال 1 |
4 | مسیر1_P | من | خط خطي امنيت واقعي 1 |
5 | H_GND | P | گلوله سرعت بالا |
6 | مسیر_N | من | خط اتصال سیگنال تکمیل کننده 0 |
7 | مسیر | من | خط ارتباط سیگنال واقعی 0 |
8 | H_GND | P | گلوله سرعت بالا |
9 | AUX_CH_P | من | کانال کمکی سیگنال واقعی |
10 | AUX_CH_N | من | کانال کمکی سیگنال مکمل |
11 | H_GND | P | گلوله سرعت بالا |
12 | LCD_VDD | P | منطق LCD و قدرت راننده (3.3V) |
13 | LCD_VDD | P | منطق LCD و قدرت راننده (3.3V) |
14 | NC | من | برای استفاده تولید کننده LCD اختصاص داده شده است |
15 | LCD_GND | P | منطق LCD و زمین راننده |
16 | LCD_GND | P | منطق LCD و زمین راننده |
17 | HPD | اوه | پین سیگنال HPD |
18 | LED-1 | P | زمین با روشنایی پس زمینه |
19 | LED-2 | P | زمین با روشنایی پس زمینه |
20 | LED-3 | P | زمین با روشنایی پس زمینه |
21 | LED-4 | P | زمین با روشنایی پس زمینه |
22 | BL توانمند | من | نور پس زمینه روشن/ خاموش |
23 | BL PWM DIM | من | سیستم PWM |
24 | SCL/NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
25 | SDA/NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
26 | BL PWR | P | قدرت روشنایی پس زمینه |
27 | BL PWR | P | قدرت روشنایی پس زمینه |
28 | BL PWR | P | قدرت روشنایی پس زمینه |
29 | BL PWR | P | قدرت روشنایی پس زمینه |
30 | NC | - | برای استفاده تولید کننده LCD اختصاص داده شده است |
حداکثر امتیازات مطلق
پارامتر | نماد | دقیقه ای | مکس | واحد | ملاحظات |
ولتاژ منبع برق روشنایی پشت | HVDDOUT | - | - | V | Ta = 25 °C یادداشت 1 و 2 |
جریان LED چراغ پشتی | IHVDD | - | - | mA | |
ولتاژ LED برعکس چراغ پشتی | VR | - | - | V | |
دمای کار | TOP | -10 | 60 | °C |
Ta = 25 °C یادداشت 1&2 |
دمای ذخیره سازی | TST | -20 | 60 | °C | |
رطوبت محیط کار | پرش کن | - | 90 | %RH | |
رطوبت ذخیره سازی | هست | - | 90 | %RH | |
الزامات انتشار گرما | تراس | 15 | °C |
مشخصات الکترونیک LCD TFT
پارامتر | نماد | رتبه بندی | واحد | ||
MIN | TYP | مکس | |||
ولتاژ ورودی منبع برق | V DD | 3.0 | 3.3 | 3.6 | V |
جریان برق | IDD | - | - | - | mA |
ولتاژ منبع برق راننده LED | HVDD | 2.7 | 24 | V | |
جریان منبع برق راننده ال ای دی | IHVDD | 20 | - | mA | |
مصرف برق LED | PLED | 2.7 | W | ||
ولتاژ آستانه ورودی مثبت | VIT+ | +100 | mV | ||
ولتاژ آستانه ورودی منفی | VIT- | -100 | mV | ||
ولتاژ ورودی حالت متداول فرقی | Vcom | TBD | V |
مشخصات الکترونیک روشنایی پس زمینه
پارامتر | نماد | دقیقه ای | -آره. | مکس | واحد |
ولتاژ تغذیه | VBL | 5 | 12.0 | 37 | V |
منبع برق جریان برای چراغ عقب | ILED | 6 |
- |
25 | mA |
منبع برق برای چراغ عقب | PLED | 0.18 | - | 5.55 | W |
ولتاژ سیگنال نور معکوس | VPWM H | 1.2 | - | 5.0 | V |
VPWM L | 0 | - | 0.6 | V | |
نسبت کار کنترل روشنایی | وظیفه | 1 | - | 100 | % |
فرکانس کنترل روشنایی | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF ولتاژ بالا | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF ولتاژ پایین | VCNTL | 0 | - | 0.6 | V |
طول عمر LED | - | 30,000 | 40,000 | - | h |
