جزئیات محصول:
|
| محصول: | صفحه نمایش 4.3 اینچی TFT | قطعنامه: | 480x272 |
|---|---|---|---|
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | آی سی درایور: | ST7283 |
| صفحه لمسی: | نه (RTP و CTP اختیاری هستند) | شماره پین: | 40 پین |
| ارتباط: | ZIF FPC 46mm | درخشندگی سطحی: | 500 cd/m2 (nits) |
| ولتاژ بهره برداری: | 3.3 ولت | رابط: | رنگ RGB |
| دمای عملیاتی: | 20°C تا +70°C | دمای ذخیره: | -30°C تا +80°C |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 4صفحه نمایش LCD TFT 3 اینچی,صفحه نمایش LCD 480*272 tft,صفحه نمایش LCD TFT 262K,480*272 TFT LCD Display,262K TFT LCD Display |
||
Pمحصول مقدمه

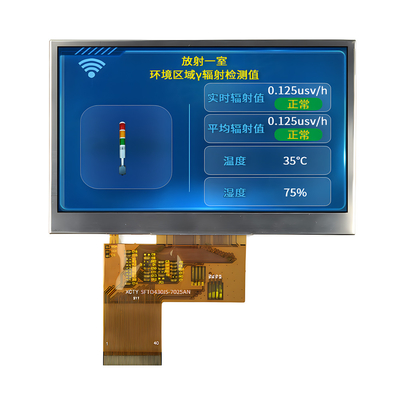

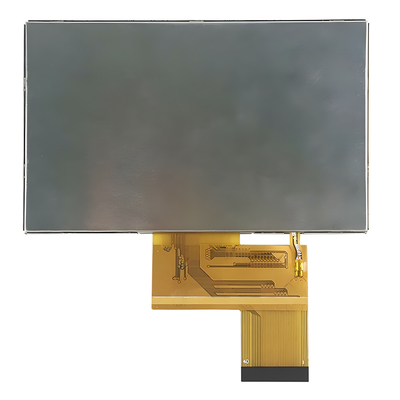

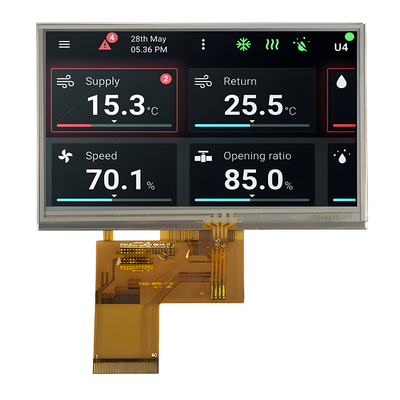

4.3-اینچ IPS TFT LCD یک صفحه نمایش رنگی 262K با اندازه قطبی 4.3 اینچ و وضوح 480x270 متریکس نقطه است. این محصول از فناوری نمایش IPS (In-Plane Switching) استفاده می کند.که زاویه دید فوق العاده گسترده ای را فراهم می کنداین صفحه نمایش از فناوری تک نقطه ای RTP و چند نقطه ای CTP پشتیبانی می کند.به دست آوردن تعامل بدیهی انسان و کامپیوتر.
4.3-اینچ IPS TFT LCD یک صفحه نمایش با وضوح بالا با رابط RGB است. ولتاژ منطقی کار آن 3.3V است، با یک IC درایور ST7283 ساخته شده و دمای کار -20-70C است.
صفحه نمایش LCD 4.3 اینچی IPS TFT به دلیل عملکرد عالی و طیف گسترده ای از سناریوهای کاربردی به بخشی ضروری از محصولات الکترونیکی مصرف کننده تبدیل شده است.می تواند تجربیات دیدنی هیجان انگیز را ارائه دهد، نیازهای کاربران را برای نمایش تصویر برآورده می کند و از خدمات سفارشی برای پاسخگویی به نیازهای خاص برنامه پشتیبانی می کند.
ویژگی ها
اندازه: 4.3 اينچ
رزولوشن: 480 × 272 پیکسل
حالت نمایش: IPS
IC راننده: ST7283
روشنایی: 500cd/m2
انواع رابط: RGB
دمای کار: -20 °C تا 70 °C
دمای نگهداری: -30 تا 80 درجه سانتیگراد
نوع روشنایی پس زمینه: روشنایی پس زمینه LED، روشنایی و مقدار متفاوت با مدل
طرحنقاشی
تعریف پین رابط
| نه، نه | نام پین | I/O | توضیحات |
| 1 | LED-K | من | کاتود LED |
| 2 | LED-A | من | آنود LED |
| 3 | VSS | من | زمین قدرت |
| 4 | VDD | من | منبع برق |
| 5- 12 | R00-R07 | من | سیگنال داده قرمز (LSB) |
| 13 تا 20 | G00-G07 | من | سیگنال داده های سبز (GSB) |
| 21 تا 28 | R00-R07 | من | سیگنال داده های آبی (LSB) |
| 29 | VSS | من | زمین قدرت |
| 30 | DLCK | من | سیگنال ساعت برای نمونه گیری هر تاریخ |
| 31 | DISP | من | نمایش سیگنال روشن/ خاموش |
| 32 | HSYNC | من | سیگنال همگام سازی افقی |
| 33 | VSYNC | من | سیگنال همگام سازی عمودی |
| 34 | DE | من | کنترل داده ورودی فعال |
| 35 | NC | - | باز شده |
| 36 | GND | من | زمین قدرت |
| 37 | XR | من | PIN پنل لمسی |
| 38 | YD | من | PIN پنل لمسی |
| 39 | XL | من | PIN پنل لمسی |
| 40 | YU | من | PIN پنل لمسی |
حداکثر محدوده مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 3.۰-۳6 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
| ولتاژ تغذیه | Vf | 20.3 | 22.4 | 24 | V | اگر=20mA |
| جریان عرضه | اگه | - | 20 | - | mA | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - |
| از بین رفتن قدرت | Pd | - | 448 | - | mW | - |
| شدت نور برای LCM |
- |
- | 500 | - | Cd/m2 | اگر=20mA |
| یکسانی برای LCM | - | 70 | 75 | - | % | اگر=20mA |
| رنگ روشنایی | سفید | |||||
آزمایشات محیط زیست / قابلیت اطمینان
| نه | ماده آزمایش | شرایط | ملاحظات |
| 1 | عملکرد در دمای بالا | Ts= +70°C، 240 ساعت |
یادداشت 1 IEC60068-2-2، GB2423، 2-89 |
| 2 | کار با دمای پایین | Ta= -20°C، 240 ساعت | توجه 2 IEC60068-2-1 GB2423.1-89 |
| 3 | ذخیره سازی در دمای بالا | Ta= +80°C، 240 ساعت | IEC60068-2-2 GB2423 2-89 |
| 4 | ذخیره سازی در دمای پایین | Ta= -30°C، 240 ساعت | IEC60068-2-1 GB/T2423.1-89 |
| 5 | ذخیره سازی در دمای بالا و رطوبت | Ta= +60°C، 90٪ RH حداکثر، 160 ساعت |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | شوک حرارتی (غیر فعال) | -30°C 30 دقیقه ~ +80°C 30 دقیقه زمان تغییر: 5 دقیقه، 30 چرخه |
با سرما شروع کن درجه حرارت، پایان با دمای بالا IEC60068-2-14، GB2423.22-87 |
|
7 |
تخلیه الکترو استاتیک (عمل) |
C=150pF، R=330 Ω، 5 امتیاز/ پانل هوا: ±8KV، 5 بار؛ تماس: ±4KV، 5 زمان: (محيط: 15°C ~ 35°C، 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
ارتعاش (غیر فعال) |
محدوده فرکانس: 10 ~ 55 هرتز، ضربه: 1.ملي متر پاک کن: 10Hz~55Hz~10Hz 2 ساعت برای هر جهت X.Y.Z. (شرایط بسته بندی) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | شوک (غیر عملیاتی) |
60G 6ms، ± X، ± Y، ± Z 3 بار برای هر جهت |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | آزمایش قطره بسته |
ارتفاع: 80 سانتي متر، 1 گوشه، 3 لبه، 6 سطح |
IEC60068-2-32 GB/T2423.8-1995 |
