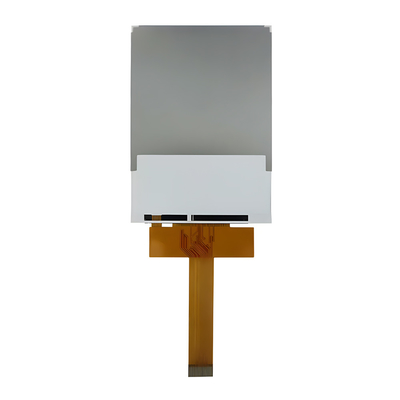

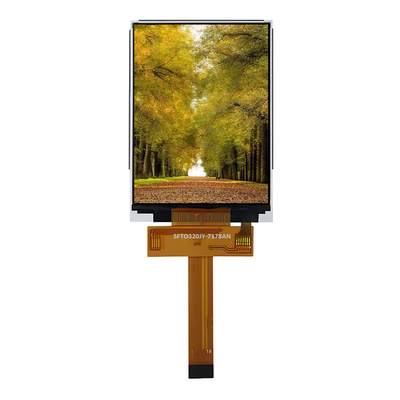

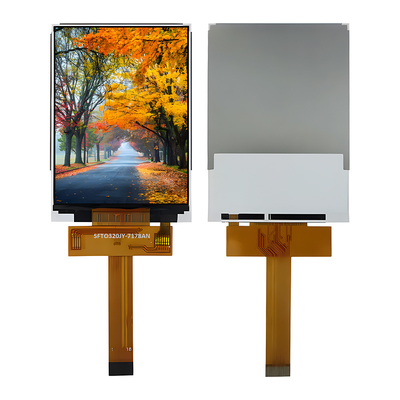

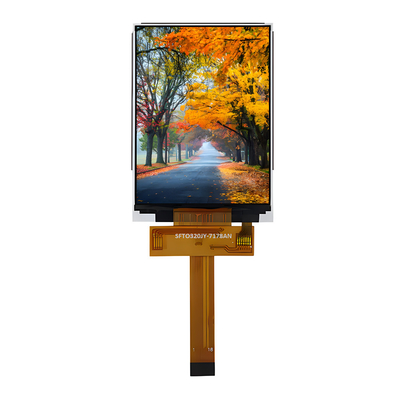

3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC

3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC
3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC 3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC 3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC 3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC

تصویر بزرگ :  3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SFTO320JY-7178AN
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: USD3.80 - USD4.60, Price can be Negotiated based on bulk order quantity.
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-5 هفته
شرایط پرداخت: L/C، T/T، Western Union، Paypal
قابلیت ارائه: 3000 هزار عدد در ماه

3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC

شرح
محصول: 3صفحه نمایش LCD TFT 2 اینچی قطعنامه: 240x320
جهت مشاهده: ساعت 12 رابط: SPI چهار خطی
بعد طرح کلی: 54.0 ((W) x77.4 ((H) x2.4 ((T) ((mm) منطقه فعال: 48.60 (W)x64.80 (H) (mm)
شماره پین: 18 پین ارتباط: اتصال FPC
درخشندگی سطحی: 350 cd/m2 (nits) طول عمر LED: 40000 ساعت
گواهی: ISO9001:2015 / ISO1400:2015 انطباق: مطابقت با Rohs & Reach
برجسته کردن:

3صفحه نمایش LCD 2 اینچی SPI TFT,صفحه نمایش LCD TFT 18 پین,240*320 پیکسل صفحه نمایش LCD TFT

,

18 Pin TFT LCD Display

,

240*320 Pixels TFT LCD Display



معرفی محصول



صفحه نمایش 3.2 اینچی SPI TFT یک صفحه نمایش LCD TFT رنگی با رابط SPI متریکس 240 x 320 نقطه ای است که دارای صفحه نمایش رنگی غنی و رزولوشن بالا است و تجربه بصری واضح را برای کاربران فراهم می کند.مناسب برای سناریوهای مختلف کاربرد، مانند تجهیزات صنعتی، ابزارهای تشخیص دستی، دستگاه های زیبایی، خانه های هوشمند و الکترونیک مصرفی.



این ماژول 3.2 اینچی SPI TFT SFTO320JY-7178AN دارای یک IC درایور ST7789V داخلی است. این ماژول از یک رابط SPI 4 سیم پشتیبانی می کند و دارای دامنه ولتاژ منبع برق (VDD) از 2.8V تا 3.3V است.می تواند در دمای -20 °C تا +70 °C کار کند، با محدوده دمای ذخیره سازی -30 °C تا +80 °C.



بر اساس این محصول 3.2-اینچی SPI TFT، Saef Technology راه حل های سفارشی متفاوت را ارائه می دهد، از جمله اما محدود به:
سفارشی سازی پس نور: نوع و روشنایی پس نور را با توجه به نیازهای محصول تنظیم کنید.
سفارشی سازی رابط: تغییر ساختار و رابط کابل صفحه LCD برای انطباق با سیستم عامل های سخت افزاری خاص.
ادغام صفحه لمسی: صفحه لمسی مقاوم یا ظرفیتی اختیاری برای بهبود تجربه تعامل کاربر در دسترس است.





ویژگی ها



محصول: 3صفحه نمایش LCD TFT 2 اینچی
شماره مدل SFTO320JY-7178AN
قطعنامه: 240x320
جهت مشاهده: ساعت 12
رابط: SPI چهار خطی
ابعاد طرح: 54.0 ((W) x77.4 ((H) x2.4 ((T) ((mm)
منطقه فعال: 48.60 ((W) x64.80 (H) (mm)
شماره پین: 18 پین
اتصال: فلج کردن FPC
نورپردازی سطح: ۳۵۰ Cd/m2 (نیت)
طول عمر LED: 40،000 ساعت
گواهی: ISO9001:2015 / ISO1400:2015
انطباق مطابقت با Rohs & Reach





طرح طرح

3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC 0

3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC 1

حداکثر امتیازات الکتریکی



ماده

نماد

دقیقه

مکس

واحد

یادداشت

ولتاژ تغذیه ((VDDI)

V 1.8 3.3 V

-

ولتاژ تغذیه ((VDD)

V 2.8 3.3 V

-

دمای کار

TOPR -20 70 °C

-

دمای ذخیره سازی

TSTR -30 80 °C

-





ویژگی های روشنایی پس زمینه



ماده

نماد

دقیقه

نمادین

مکس

واحد

ماژول LED ولتاژ جلو

VLED ۲٫۹ 3.1 3.3 V

جریان ماژول ال ای دی

ILED

-

90

-

mA

روشنایی سطح LCD

LS 330 350

-

Cd/m2

LCM یکنواخت روشنایی سطح

LD 80

-

-

%

از بین رفتن قدرت LCD

PLCD

-

0.32

-

W





تعریف پین رابط



شماره PIN نماد توضیحات
1 GND

زمین

2

تنظیم مجدد

-این سیگنال دستگاه را ریست می کند و باید برای شروع درست تراشه استفاده شود.

-سيگنال فعال کم است.

3 SCL -اين پيين به عنوان ساعت رابط سريال استفاده ميشه

4

D/C

- نمایش داده ها / فرمان انتخاب پین در 4-خط رابط سریالی.

5

CSX

-پين انتخاب تراشه، فعال کردن پايين، غیر فعال کردن بالا

6

SDA

پین ورودی رابط SPI. -داده ها در لبه رو به بالا از سیگنال SCL گیر می کنند. -اگر استفاده نمی شود، لطفا این پین را در سطح VDDI یا DGND ثابت کنید.

7

SDO

-پين خروجي رابط SPI. -داده ها بر روي لبه سقوط سيگنال SCL خروجي مي شوند.

-اگه ازش استفاده نکردي، اين بند رو باز کن.

8 GND

زمین

9

VDD

منبع برق برای سیستم آنالوگ، دیجیتال و مدار تقویت کننده.

10 LEDA

آنود نور پس زمینه (2.9V-3.3V)3.1V)

11 LEDK کاتود نور پس زمینه
12 LEDK کاتود نور پس زمینه
13 LEDK کاتود نور پس زمینه
14 LEDK کاتود نور پس زمینه
15 XL پنل لمسی پا منطقی
16 YU پنل لمسی پا منطقی
17 XR پنل لمسی پا منطقی
18 YD پنل لمسی پا منطقی





تصویر محصول

3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC 23صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC 33صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC 4











امکانات و گواهینامه ها



3صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC 53صفحه نمایش LCD 2 اینچی SPI TFT 240*320 پیکسل ZIF FPC 18 Pin ST7789V/ILI9341 Driver IC 6
