2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی

2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی
2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی 2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی 2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی 2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی

تصویر بزرگ :  2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SFTO240JY-7182AN
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: USD1.60-USD1.80; Price is negotiable based on order quantity.
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-5 هفته
شرایط پرداخت: L/C، T/T، Western Union، Paypal
قابلیت ارائه: 3000 هزار عدد در ماه

2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی

شرح
محصول: 2.4 اینچ IPS TFT LCD قطعنامه: 240*320 پیکسل
صفحه لمسی: بدون جهت مشاهده: 12 ساعت
رابط: SPI شماره پین: 10 پین (24 پین اختیاری)
ارتباط: پلاگین درخشندگی سطحی: 400 cd/m2 (قابل تنظیم)
آی سی درایور: ST7789V طول عمر LED: 40000 ساعت
دمای عملیاتی: -20 تا +70 درجه سانتیگراد انطباق: سازگار با REACH و RoHS
برجسته کردن:

صفحه نمایش 2.4 اینچی TFT LCD,240×320 پیکسل صفحه نمایش LCD TFT,صفحه نمایش LCD TFT SPI

,

240x320 Pixels TFT LCD Display

,

SPI Interface TFT LCD Display



قیمت پایین 2.4 اینچ QVGA TFT LCD معرفی محصول

2صفحه نمایش TFT 4 اینچی با وضوح 240 × 320 پیکسل نمایش تصویر شفاف را فراهم می کند. IC درایور آن ST7789V است و از رابط های متعدد و عمق رنگ بالا (رنگ 262K) پشتیبانی می کند.این مدل SFTO240JY-7182AN دارای یک رابط SPI است و می تواند به روشنایی 400cd / m 2 برسد، سازگار با شرایط مختلف روشنایی. این محصول می تواند بین -20 °C و 70 °C کار کند و به شرایط مختلف محیط زیست سازگار شود. می تواند بین -30 °C و 80 °C نگهداری شود،تضمین اینکه ذخیره سازی طولانی مدت بر عملکرد آن تأثیر نخواهد گذاشت.



این صفحه نمایش QVGA TFT 2.4 اینچی به طور گسترده ای در زمینه های مختلف مانند تجهیزات پزشکی، کنترل صنعتی، خانه های هوشمند و ناوبری خودرو استفاده می شود.درخشندگی بالایی (تا 1000 نیت) و کنتراست آنها باعث می شود که آنها هنوز در فضای باز یا در نور مستقیم خورشید به وضوح دیده شوندهزینه پایین یک مزیت عمده از محصول متریکس قطره ای 2.4 اینچی TFT 240 * 320 SFTO240JY-7182AN است که آن را به یک انتخاب ایده آل برای پروژه هایی با بودجه محدود اما نیاز به عملکرد نمایش خوب می کند.



برای توسعه دهندگان، پشتیبانی از درایور برای صفحه نمایش و کتابخانه های توسعه به همان اندازه مهم است. SFTM240JY-7182AN (با PCB) از کتابخانه های توسعه مانند کتابخانه GFX برای Arduino پشتیبانی می کند.ارائه عملکرد نمایش کارآمد و فرآیندهای توسعه ساده.





ویژگی ها



ماده مشخصات واحد
شماره مدل

SFTO240JY-7182AN

/
حالت نمایش معمولاً سياه، قابل انتقال /
جهت مشاهده ساعت 12 /
رنگ ها 262K /
IC درایو ST7789 /
نوع رابط 4 خط SPI /
طرح ابعاد 42.72 ((W) × 59.46 ((H) × 2.34 ((T)

mm

منطقه فعال 36.72 ((W) × 48.96 ((H)

mm

قطعنامه 240 RGB ((H) × 320 ((V) پیکسل
پیکسل پیچ 0.153 ((W) × 0.153 ((H)

mm




طرح طرح


2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی 0



توضیحات پین رابط



نه

نماد توضیحات
1 GND زمین
2 تنظیم مجدد پین LCM Reset
3 SCL -پين ساعت سريال

4

RS

پین را انتخاب کنید

RS= ¥ 1 ¥: نمایش داده ها

RS= ۰ ۰: اطلاعات فرمان

5 CS

چیپ انتخاب پین (( ️ فعال کردن ️ پایین)

6 SDA ورودی داده های سریال
7 SDO خروجی داده های سریال
8 VCC منبع برق برای آنالوگ ((2.8V-3.3V)
9 LED+ آنود نور پس زمینه
10 LED- کاتود نور پس زمینه





نمودار طرحی

2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی 1



حداکثر امتیازات مطلق



پارامتر نماد دقیقه مکس واحد
ولتاژ منبع منطق IOVCC -0.3 4.6 V
ولتاژ منبع آنالوگ VCC -0.3 4.6 V
دمای کار بالا -20 70 °C
دمای ذخیره سازی Tst -30 80 °C
رطوبت RH

...

90٪ ((حداقل 60C) RH





ویژگی های الکتریکی



پارامتر نماد دقیقه نوع مکس واحد
ولتاژ منبع منطق IOVCC 1.65 1.8/2.8 3.3 V
ولتاژ منبع آنالوگ VCC 2.6 2.8 3.3

...

جریان ورودی آدرس

...

20

...

mA





ویژگی های روشنایی پس زمینه



ماده نماد دقیقه نوع مکس واحد
ولتاژ جلو Vf 3.0 3.2 3.4 V
جریان جلو اگه

...

80

...

mA
زمان عمر عملیاتی

...

...

40000

...

ساعت ها



ویژگی های نوری



ماده نماد شرایط دقیقه ای -آره. مکس واحد

زمان پاسخ (تا

سریع)

Tr+Tf

θ= 0 °

-

30

-

خانم

نسبت کنتراست CR θ= 0 °

-

250

-



زاویه دید

بالا CR ¥10 - 45 -

درسته

پايين CR ¥10 - 20 -
چپ CR ¥10 - 45 -
درسته CR ¥10 - 45 -

رنگ رنگ

(فقط CF با ITO،

منبع نور C است

نور، CIE 1931)



Wx

θ= 0 °

-0.02

0.308

+002


وای 0.325
Rx 0.612
ری 0.329
Gx 0.299
جی ای 0.567
Bx 0.144
توسط 0.110
NTSC     - 55 - %
صحبت هاي متقابل Ct   - 2 - %
انتقال ترانس

-

5

-

%

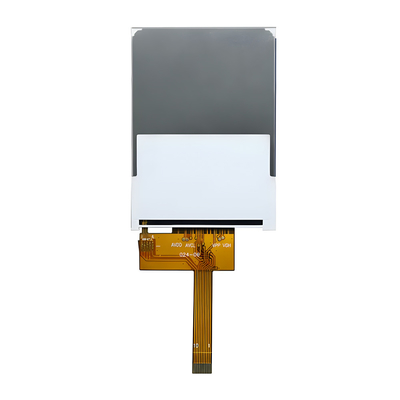

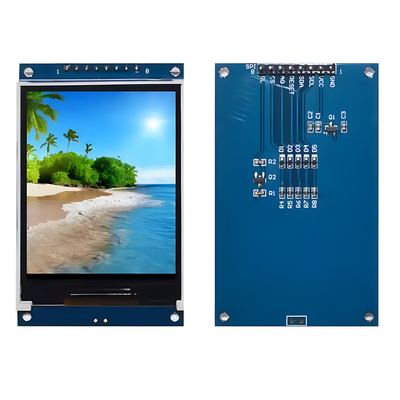

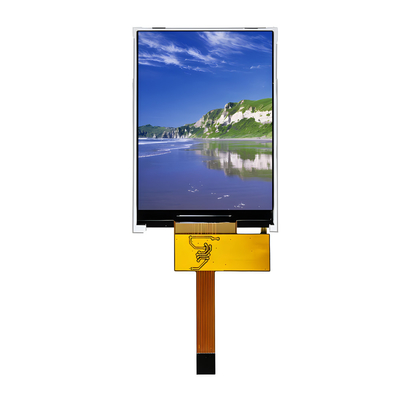

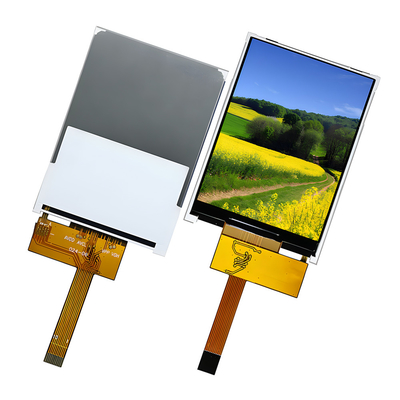

عکس محصول


2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی 22.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی 32.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی 42.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی 5

2.4 اینچ صفحه نمایش LCD TFT حالت TN 240x320 پیکسل 262K رابط SPI کامل رنگی 6



آزمایشات محیط زیست / قابلیت اطمینان



نه ماده آزمایش شرایط ملاحظات
1 عملکرد در دمای بالا Ts= +80°C، 240 ساعت

یادداشت 1

IEC60068-2-2، GB2423، 2-89

2 کار با دمای پایین Ta= -30°C، 240 ساعت توجه 2 IEC60068-2-1 GB2423.1-89
3 ذخیره سازی در دمای بالا Ta= +80°C، 240 ساعت IEC60068-2-2 GB2423 2-89
4 ذخیره سازی در دمای پایین Ta= -30°C، 240 ساعت IEC60068-2-1 GB/T2423.1-89
5 ذخیره سازی در دمای بالا و رطوبت Ta= +60°C، 90٪ RH حداکثر، 160 ساعت

IEC60068-2-3

GB/T2423.3-2006

6 شوک حرارتی (غیر فعال) -30°C 30 دقیقه ~ +80°C 30 دقیقه زمان تغییر: 5 دقیقه، 30 چرخه

با سرما شروع کن

درجه حرارت، پایان با

دمای بالا

IEC60068-2-14،

GB2423.22-87



7

تخلیه الکترو استاتیک (عمل)

C=150pF، R=330 Ω، 5 امتیاز/ پانل

هوا: ±8KV، 5 بار؛ تماس: ±4KV، 5

زمان: (محيط: 15°C ~

35°C، 30% ~ 60%, 86Kpa ~ 106Kpa)

IEC61000-4-2

GB/T17626.2-1998



8



ارتعاش

(غیر فعال)

محدوده فرکانس: 10 ~ 55 هرتز، ضربه:

1.ملي متر پاک کن: 10Hz~55Hz~10Hz

2 ساعت برای هر جهت X.Y.Z.

(شرایط بسته بندی)

IEC60068-2-6

GB/T2423.5-1995

9 شوک (غیر عملیاتی)

60G 6ms، ± X، ± Y، ± Z

3 بار برای هر جهت

IEC60068-2-27 GB/T2423.5-1995
10 آزمایش قطره بسته

ارتفاع: 80 سانتي متر، 1 گوشه، 3 لبه،

6 سطح

IEC60068-2-32 GB/T2423.8-1995
