جزئیات محصول:
|
محصول: | 5 اینچ IPS TFT با CTP | قطعنامه: | 720x1280 نقطه |
---|---|---|---|
رابط: | MIPI | صفحه لمسی: | PCAP |
جهت مشاهده: | IPS همه زاویه های مشاهده | ساختار PCAP: | GFF |
کنترلر LCD: | ST7703 | کنترلر CTP: | GT911 |
ابعاد شیشه پوشش: | قابل تنظیم | شماره پین: | 30 پین |
ارتباط: | ZIF FPC | درخشندگی سطحی: | 350 cd/m2 (nits) |
طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | صفحه نمایش 5 اینچی TFT,صفحه نمایش چند لمسی PCAP TFT,صفحه نمایش 5 اینچی MIPI,Multi Touch PCAP TFT Display,MIPI Interface 5 Inch Display |
5 اینچ Muli-touch PCAP TFT Mipi Interface معرفی محصول
ویژگی ها
ماده | مشخصات | واحد |
اندازه صفحه نمایش | 5.0 | اینچ |
تعداد پیکسل ها | 720RGB ((H) x1280 ((V) | پیکسل |
منطقه نمایش | 62.10 ((H) x110.40 ((V) | mm |
پیچ پیکسل | 0.0945 ((H) x0.0945 ((V) | mm |
ابعاد طرح | 78.56×135.65×295 | mm |
ترتیب پیکسل | نوار عمودی RGB | -. |
حالت نمایش | معمولاً سياه | -. |
جهت مشاهده چشم | همه | -. |
رنگ نمایش | 262K | -. |
نوردهی ((cd/m2) | 350 | نيت |
نسبت کنتراست | 800:1 | -. |
رابط | MIPI | |
چراغ های پشتی | نوع چراغ LED | -. |
IC LCM | ST7703 | |
CTP IC | GT911 | |
دمای کار | -20 تا 70 | °C |
دمای ذخیره سازی | -30 تا 80 | °C |
طرح طرح
تعریف پین رابط
شماره شماره. | نماد | عملکرد |
1 | NC | NC |
2 | LEDK | چراغ عقب LED ((کاتود) |
3 | NC | NC |
4 | LEDA | چراغ LED عقب ((آنود) |
5 | NC | NC |
6 | GND | زمین |
7 | MIPI_D0N | داده های دیفرانسیل MIPI DSI |
8 | MIPI_D0P | داده های دیفرانسیل MIPI DSI |
9 | GND | زمین |
10 | MIPI D1N | داده های دیفرانسیل MIPI DSI |
11 | MIPI D1P | داده های دیفرانسیل MIPI DSI |
12 | GND | زمین |
13 | MIPI_CLN | ساعت دیفرانسیل MIPI DSI |
14 | MIPI_CLP | ساعت دیفرانسیل MIPI DSI |
15 | GND | زمین |
16 | MIPI D2N | داده های دیفرانسیل MIPI DSI |
17 | MIPI D2P | داده های دیفرانسیل MIPI DSI |
18 | GND | زمین |
19 | MIPI_D3N | داده های دیفرانسیل MIPI DSI |
20 | MIPI_D3P | داده های دیفرانسیل MIPI DSI |
21-22 | GND | زمین |
23 | NC | NC |
24 | GND | زمین |
25 | TE | سیگنال همگام سازی فریم |
26 | تنظیم مجدد | ورودی تنظیم مجدد خارجی |
27 | IOVCC ((1.8V) | منبع برق 1.8 ولت |
28 | VDD ((2.8V) | منبع برق 2.8 ولت |
29 تا 30 | GND | زمین |
تعریف پین CTP
1 | RST | تنظیم مجدد صفحه لمسی |
2 | SDA | سیگنال داده صفحه لمسی |
3 | SCL | سیگنال ساعت صفحه لمسی |
4 | INT | سیگنال قطع صفحه لمسی |
5 | VDD ((2.8V) | منبع برق 2.8 ولت |
6 | GND | زمین |
مشخصات نوری
ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
روشنایی سفید (مرکز) | Lv |
Θ=0 نرمال نگاه کردن زاویه IBL=40mA |
... | 350 | ... | cd/m2 | |
زمان پاسخ | Tr+Tf | ... | 10 | 15 | ms | ||
نسبت کنتراست | CR | 640 | 800 | ... | ... | ||
رنگ رنگی (CIE1931) |
سفید | Wx | 0.283 | 0.303 | 0.323 | ||
وای | 0.303 | 0.323 | 0.343 | ||||
زاویه دید |
هور |
L |
CR≥10 |
... | 80 | ... | |
ΘR | ... | 80 | ... | ||||
.. |
تو | ... | 80 | ... | |||
ΘD | ... | 80 | ... | ||||
یکنواخت بودن روشنایی | متوسط | Θ=0 | 80 | 90 | ... | % | |
طیف رنگ | NTSC | Θ=0 | ... | 70 | ... | % | |
جهت دید نوری | همه |
ویژگی های LCD TFT
ماده | نماد | دقیقه ای | -آره. | مکس | واحد |
ولتاژ تغذیه آنالوگ | VDD | 2.4 | 2.8 | 3.3 | V |
ولتاژ تغذیه دیجیتال | VDDI | 1.65 | 1.8 | 3.3 | |
ولتاژ سیگنال ورودی | HIV | 0.7VDDI | - | VDDI | V |
VIL | GND | - | 0.3VDDI | V |
ویژگی های روشنایی پس زمینه
ماده | نماد | دقیقه | نوع | مکس | واحد |
جریان LED | IL | - | 30 | 40 | mA |
ولتاژ LED | VL | - | 16.8 | 19.2 | V |
مدت عمر LED در حال کار | ساعت | - | 20000 | 40000 | ساعت |

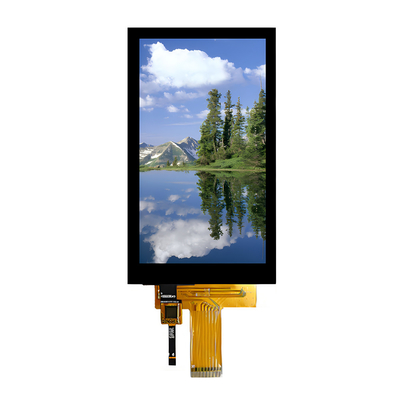

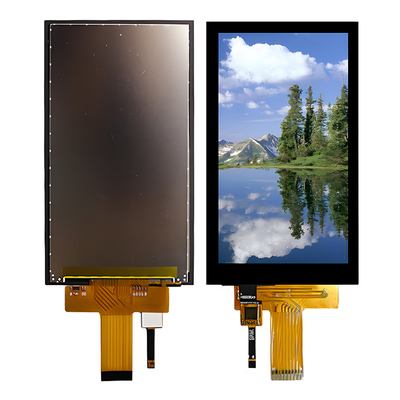

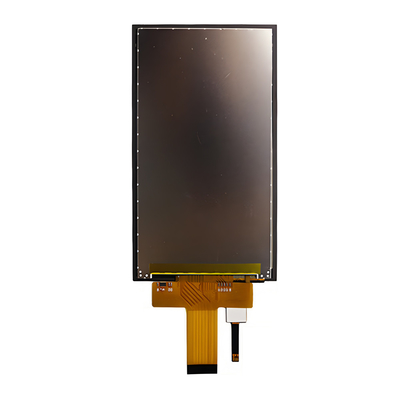

تصویر محصول
آزمایشات محیط زیست / قابلیت اطمینان
نه | ماده آزمایش | شرایط | ملاحظات |
1 | عملکرد در دمای بالا | Ts= +70°C، 240 ساعت |
یادداشت 1 IEC60068-2-2، GB2423، 2-89 |
2 | کار با دمای پایین | Ta= -20°C، 240 ساعت | توجه 2 IEC60068-2-1 GB2423.1-89 |
3 | ذخیره سازی در دمای بالا | Ta= +80°C، 240 ساعت | IEC60068-2-2 GB2423 2-89 |
4 | ذخیره سازی در دمای پایین | Ta= -30°C، 240 ساعت | IEC60068-2-1 GB/T2423.1-89 |
5 | ذخیره سازی در دمای بالا و رطوبت | Ta= +60°C، 90٪ RH حداکثر، 160 ساعت |
IEC60068-2-3 GB/T2423.3-2006 |
6 | شوک حرارتی (غیر فعال) | -30°C 30 دقیقه ~ +80°C 30 دقیقه زمان تغییر: 5 دقیقه، 30 چرخه |
با سرما شروع کن درجه حرارت، پایان با دمای بالا IEC60068-2-14، GB2423.22-87 |
7 |
تخلیه الکترو استاتیک (عمل) |
C=150pF، R=330 Ω، 5 امتیاز/ پانل هوا: ±8KV، 5 بار؛ تماس: ±4KV، 5 زمان: (محيط: 15°C ~ 35°C، 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
8 |
ارتعاش (غیر فعال) |
محدوده فرکانس: 10 ~ 55 هرتز، ضربه: 1.ملي متر پاک کن: 10Hz~55Hz~10Hz 2 ساعت برای هر جهت X.Y.Z. (شرایط بسته بندی) |
IEC60068-2-6 GB/T2423.5-1995 |
9 | شوک (غیر عملیاتی) |
60G 6ms، ± X، ± Y، ± Z 3 بار برای هر جهت |
IEC60068-2-27 GB/T2423.5-1995 |
10 | آزمایش قطره بسته |
ارتفاع: 80 سانتي متر، 1 گوشه، 3 لبه، 6 سطح |
IEC60068-2-32 GB/T2423.8-1995 |
