جزئیات محصول:
|
| محصول: | 1.77 اینچ TFT LCD | قطعنامه: | 128*160 پیکسل |
|---|---|---|---|
| صفحه لمسی: | بدون | جهت مشاهده: | ساعت 12 |
| رابط: | خطوط SPI 4 | شماره پین: | 14 |
| ارتباط: | پلاگین | درخشندگی سطحی: | 300 cd/m2 (تخصیص پذیر) |
| آی سی درایور: | ST7735 | طول عمر LED: | 40000 ساعت |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | SPI سریال رابط TFT صفحه نمایش LCD,صفحه نمایش LCD TFT 262K با رنگ کامل,صفحه نمایش 1.77 اینچی TFT LCD,262K Full Color TFT LCD Display,1.77 Inch TFT LCD Display |
||
** دانلود صفحه اطلاعات **
در مورد این محصول: کمترین قیمت تضمین 1.77 اینچ TFT LCD
LCD TFT 1.77-اینچی با اندازه متوسط و عملکرد بالا، تقاضای بازار برای کوچک سازی، مصرف انرژی پایین و صفحه نمایش با وضوح بالا را برآورده می کند.این ابزار دارای مزیت های بازار آشکار در دستگاه های الکترونیکی قابل حمل و سایر زمینه ها است.، در حالی که همچنین ارزش منحصر به فرد خود را در زمینه های حرفه ای مانند صنعت و مراقبت های بهداشتی نشان می دهد.LCD TFT 77 اینچی معمولا برای نمایش وضعیت عملیاتی و پارامترهای ابزارها استفاده می شوداین صفحه نمایش همچنین می تواند به عنوان یک رابط برای سیستم های کنترل اتوماسیون استفاده شود.ارائه نظارت داده در زمان واقعی و بازخورد عملیاتی.
تراشه درایور که معمولاً استفاده می شود ST7735S است که از رابط SPI پشتیبانی می کند و به راحتی در سیستم های مختلف ادغام می شود. روشنایی محصول می تواند به 300cd / m2 برسد ،مناسب برای شرایط مختلف روشنایی داخلی و خارجیمعمولاً با 2 چراغ LED مجهز می شوند تا اثر یکنواخت پس زمینه را فراهم کنند.
شرکت ما در این نوع محصولات دارای مزیت هزینه مطلق است و تضمین می کند که مشتریان را با محصولات با کیفیت بالا با پایین ترین قیمت در صنعت فراهم می کند.
ویژگی ها
| ماده | مشخصات | واحد |
| حالت نمایش | معمولاً سياه، قابل انتقال | / |
| جهت مشاهده | ساعت 12 | / |
| رنگ ها | 262K | / |
| IC درایو | ST7735 | / |
| نوع رابط | 4 خط SPI | / |
| طرح ابعاد | 34.00 ((W) × 42.94 ((H) × 2.28 ((T) |
mm |
| منطقه فعال LCD | 28.032 ((W) × 35.04 ((H) |
mm |
| قطعنامه | 128 RGB ((H) × 160 ((V) | پیکسل |
| پیکسل پیچ | 0.219 ((W) × 0.219 ((H) |
mm |
طرح طرح
توضیحات پین رابط
|
نه |
نماد | توضیحات |
| 1 | NC | هيچ ارتباطي وجود نداره |
| 2 | GND | زمین |
| 3 | LEDK | کاتود نور پس زمینه |
| 4 | LEDA | آنود نور پس زمینه (3.0V-3.4V) |
| 5 | GND | زمین |
| 6 | تنظیم مجدد | پین LCM Reset |
|
7 |
D/C |
پین را انتخاب کنید D/C= ¥ 1 ¥: نمایش داده ها. D/C= ۰ ۰: اطلاعات فرمان |
| 8 | SDA | ورودی / خروجی داده های سریالی |
| 9 | SCL | -پين ساعت سريال |
| 10 | VCC | منبع برق برای آنالوگ ((2.8V-3.3V) |
| 11 | IOVCC | منبع برق برای رابط ((1.8V-3.3V) |
| 12 | CS |
چیپ انتخاب پین (( ️ فعال کردن ️ پایین) |
| 13 | GND | زمین |
| 14 | NC | هيچ ارتباطي وجود نداره |
نمودار طرحی
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
| رطوبت | RH |
... |
90٪ ((حداقل 60C) | RH |
ویژگی های الکتریکی
| پارامتر | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| ولتاژ منبع آنالوگ | VCC | 2.6 | 2.8 | 3.3 |
... |
| جریان ورودی | آدرس |
... |
20 |
... |
mA |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
| جریان جلو | اگه |
... |
80 |
... |
mA |
| زمان عمر عملیاتی |
... |
... |
40000 |
... |
ساعت ها |
ویژگی های نوری
| ماده | نماد | شرایط | دقیقه ای | -آره. | مکس | واحد |
| زمان پاسخ | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| نسبت کنتراست | CR | θ = 0° | 200 | 300 |
- |
|
|
زاویه دید |
بالا | CR ¥10 | 40 | 45 | - |
درسته |
| پايين | CR ¥10 | 15 | 20 | - | ||
| سمت چپ | CR ¥10 | 40 | 45 | - | ||
| درسته | CR ¥10 | 40 | 45 | - | ||
|
رنگ CF رنگی ((CIE)
|
Wx |
θ = 0° |
-0.02 |
0.308 |
+002 |
|
| وای | 0.327 | |||||
| Rx | 0.610 | |||||
| ری | 0.329 | |||||
| Gx | 0.299 | |||||
| جی ای | 0.567 | |||||
| Bx | 0.143 | |||||
| توسط | 0.111 | |||||
| صحبت هاي متقابل | ct | 2٪ | ||||
| انتقال | ترانس | 6.21 درصد | 6.9 درصد |
- |

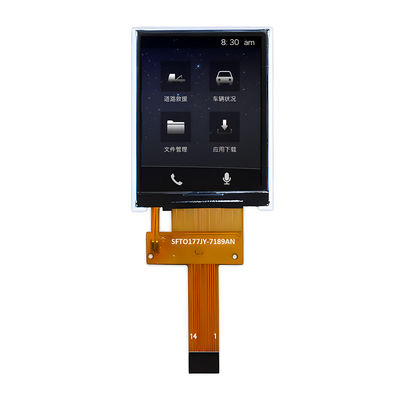

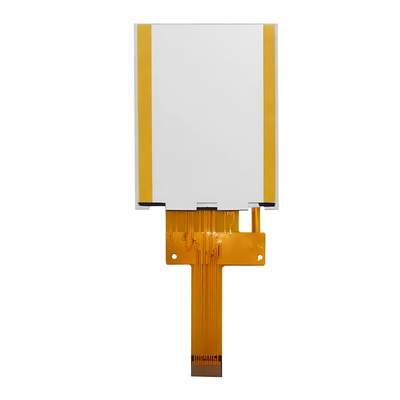

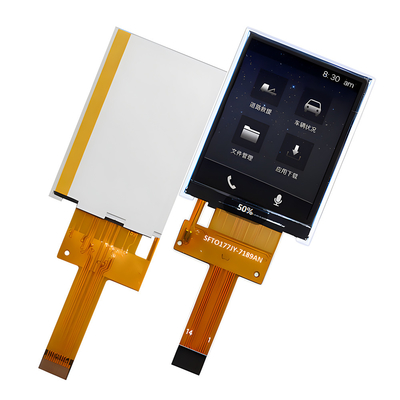

عکس محصول
آزمایشات محیط زیست / قابلیت اطمینان
| نه | ماده آزمایش | شرایط | ملاحظات |
| 1 | عملکرد در دمای بالا | Ts= +80°C، 240 ساعت |
یادداشت 1 IEC60068-2-2، GB2423، 2-89 |
| 2 | کار با دمای پایین | Ta= -30°C، 240 ساعت | توجه 2 IEC60068-2-1 GB2423.1-89 |
| 3 | ذخیره سازی در دمای بالا | Ta= +80°C، 240 ساعت | IEC60068-2-2 GB2423 2-89 |
| 4 | ذخیره سازی در دمای پایین | Ta= -30°C، 240 ساعت | IEC60068-2-1 GB/T2423.1-89 |
| 5 | ذخیره سازی در دمای بالا و رطوبت | Ta= +60°C، 90٪ RH حداکثر، 160 ساعت |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | شوک حرارتی (غیر فعال) | -30°C 30 دقیقه ~ +80°C 30 دقیقه زمان تغییر: 5 دقیقه، 30 چرخه |
با سرما شروع کن درجه حرارت، پایان با دمای بالا IEC60068-2-14، GB2423.22-87 |
|
7 |
تخلیه الکترو استاتیک (عمل) |
C=150pF، R=330 Ω، 5 امتیاز/ پانل هوا: ±8KV، 5 بار؛ تماس: ±4KV، 5 زمان: (محيط: 15°C ~ 35°C، 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
ارتعاش (غیر فعال) |
محدوده فرکانس: 10 ~ 55 هرتز، ضربه: 1.ملي متر پاک کن: 10Hz~55Hz~10Hz 2 ساعت برای هر جهت X.Y.Z. (شرایط بسته بندی) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | شوک (غیر عملیاتی) |
60G 6ms، ± X، ± Y، ± Z 3 بار برای هر جهت |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | آزمایش قطره بسته |
ارتفاع: 80 سانتي متر، 1 گوشه، 3 لبه، 6 سطح |
IEC60068-2-32 GB/T2423.8-1995 |
امکانات و گواهینامه ها
