240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی

240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی
240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی 240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی 240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی 240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی

تصویر بزرگ :  240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SFTO240JY-7179AN
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: USD1.9-USD2.1; Price is negotiable based on order quantity.
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-5 هفته
شرایط پرداخت: L/C، T/T، Western Union، Paypal
قابلیت ارائه: 3000 هزار عدد در ماه

240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی

شرح
محصول: 2.4 اینچ IPS TFT LCD قطعنامه: 240*320 پیکسل
صفحه لمسی: بدون جهت مشاهده: IPS، تمام زاویه های مشاهده
رابط: SPI شماره پین: 10 پین (24 پین اختیاری)
ارتباط: پلاگین درخشندگی سطحی: 400 cd/m2 (قابل تنظیم)
آی سی درایور: ST7789V طول عمر LED: 40000 ساعت
دمای عملیاتی: -20 تا +70 درجه سانتیگراد انطباق: سازگار با REACH و RoHS
برجسته کردن:

صفحه نمایش TFT 2.4 اینچی,صفحه نمایش کامل رنگ 65K,240*320 پیکسل صفحه نمایش TFT

,

65K Full Color Screen

,

240*320 Pixels TFT Display



رابط SPI 2.4 اینچ TFT LCD معرفی محصول

صفحه نمایش LCD 2.4 اینچی TFT یک دستگاه نمایش LCD متریکس فعال رایج با وضوح بالا، رنگ های روشن و سرعت پاسخ سریع است.حوزه های کنترل صنعتیدر زمینه الکترونیک مصرفی، صفحه نمایش LCD TFT 2.4 اینچی به طور گسترده ای در دستگاه های پوشیدنی هوشمند، کنسول های بازی قابل حمل، پانل های کنترل خانه هوشمند و سایر محصولات استفاده می شود.رنگ کامل و زاویه دید وسیع آن نیازهای مصرف کنندگان را برای اثرات نمایش برآورده می کند.



2صفحه نمایش.4 اینچی IPS TFT با وضوح 240 × 320 پیکسل نمایش تصویر شفاف را فراهم می کند. IC درایور آن ST7789V است و از رابط های متعدد و عمق رنگ بالا پشتیبانی می کند.این مدل SFTO240JY-7179AN دارای یک رابط SPI است و می تواند به روشنایی 400cd / m 2 برسد، سازگاری با شرایط نور مختلف. این تکنولوژی IPS را اتخاذ می کند، ارائه یک میدان دید کامل تقریبا 180 °، اطمینان از یک تجربه بصری خوب از همه زاویه ها.این محصول می تواند بین -20 °C و 70 °C کار کند و به شرایط مختلف محیط زیست سازگار شود.می تواند بین -30 °C و 80 °C ذخیره شود، اطمینان حاصل شود که ذخیره سازی طولانی مدت بر عملکرد آن تأثیر نمی گذارد.




ویژگی ها



ماده مشخصات واحد
حالت نمایش معمولاً سياه، قابل انتقال /
جهت مشاهده همه /
رنگ ها 262K /
IC درایو ST7789 /
نوع رابط 4 خط SPI /
طرح ابعاد 42.72 ((W) × 59.46 ((H) × 2.34 ((T)

mm

منطقه فعال 36.72 ((W) × 48.96 ((H)

mm

قطعنامه 240 RGB ((H) × 320 ((V) پیکسل
پیکسل پیچ 0.153 ((W) × 0.153 ((H)

mm




طرح طرح
240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی 0



توضیحات پین رابط



نه

نماد توضیحات
1 GND زمین

2

RS

ثبت انتخاب پین،

RS= ¥ 1 ¥: نمایش داده ها

RS= ۰ ۰: اطلاعات فرمان

3 CS

چیپ انتخاب پین (( ️ فعال کردن ️ پایین)

4 SCL -پين ساعت سريال
5 SDA ورودی/خرید داده های سریال
6 تنظیم مجدد پین LCM Reset
7 VCC منبع برق برای آنالوگ ((2.8V-3.3V)
8 GND زمین
9 LED+ آنود نور پس زمینه
10 LED- کاتود نور پس زمینه





نمودار طرحی

240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی 1



حداکثر امتیازات مطلق



پارامتر نماد دقیقه مکس واحد
ولتاژ منبع منطق IOVCC -0.3 4.6 V
ولتاژ منبع آنالوگ VCC -0.3 4.6 V
دمای کار بالا -20 70 °C
دمای ذخیره سازی Tst -30 80 °C
رطوبت RH

...

90٪ ((حداقل 60C) RH





ویژگی های الکتریکی



پارامتر نماد دقیقه نوع مکس واحد
ولتاژ منبع منطق IOVCC 1.65 1.8/2.8 3.3 V
ولتاژ منبع آنالوگ VCC 2.6 2.8 3.3

...

جریان ورودی آدرس

...

20

...

mA





ویژگی های روشنایی پس زمینه



ماده نماد دقیقه نوع مکس واحد
ولتاژ جلو Vf 3.0 3.2 3.4 V
جریان جلو اگه

...

80

...

mA
زمان عمر عملیاتی

...

...

40000

...

ساعت ها



ویژگی های نوری



پارامتر نماد شرایط دقیقه ای -آره. مکس واحد



زاویه دید

محدوده

افقی Θ3





CR>10

70 80 - -دگ
Θ9 70 80 - -دگ
عمودی Θ12 70 80 - -دگ
Θ6 70 80 - -دگ
نسبت کنتراست CR Θ = 0 1000 1500 -
انتقال Tr   4 4.65   %
طیف رنگ CG   65 70   %





بازتولید

رنگ



قرمز Rx







Θ = 0

0.632 0.652 0.672
ری 0.302 0.322 0.342
سبز Gx 0.256 0.276 0.296
جی ای 0.562 0.582 0.602
آبی Bx 0.121 0.141 0.161
توسط 0.071 0.091 0.111
رنگ سفید Wx Θ = 0 0.287 0.307 0.327
وای   0.314 0.334 0.354
زمان پاسخ Tr + Tf Ta= 25.C Θ = 0..   35 45

ms

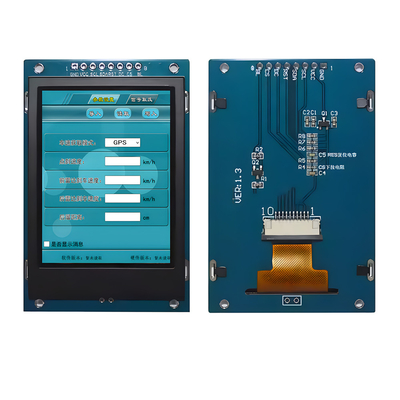

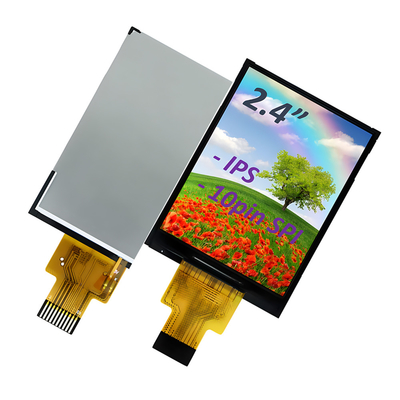

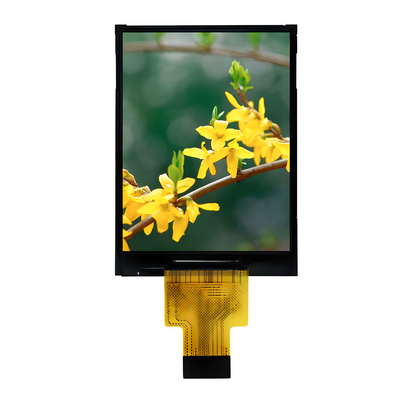

عکس محصول
240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی 2240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی 3
240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی 4

240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی 5

آزمایشات محیط زیست / قابلیت اطمینان



نه ماده آزمایش شرایط ملاحظات
1 عملکرد در دمای بالا Ts= +80°C، 240 ساعت

یادداشت 1

IEC60068-2-2، GB2423، 2-89

2 کار با دمای پایین Ta= -30°C، 240 ساعت توجه 2 IEC60068-2-1 GB2423.1-89
3 ذخیره سازی در دمای بالا Ta= +80°C، 240 ساعت IEC60068-2-2 GB2423 2-89
4 ذخیره سازی در دمای پایین Ta= -30°C، 240 ساعت IEC60068-2-1 GB/T2423.1-89
5 ذخیره سازی در دمای بالا و رطوبت Ta= +60°C، 90٪ RH حداکثر، 160 ساعت

IEC60068-2-3

GB/T2423.3-2006

6 شوک حرارتی (غیر فعال) -30°C 30 دقیقه ~ +80°C 30 دقیقه زمان تغییر: 5 دقیقه، 30 چرخه

با سرما شروع کن

درجه حرارت، پایان با

دمای بالا

IEC60068-2-14،

GB2423.22-87



7

تخلیه الکترو استاتیک (عمل)

C=150pF، R=330 Ω، 5 امتیاز/ پانل

هوا: ±8KV، 5 بار؛ تماس: ±4KV، 5

زمان: (محيط: 15°C ~

35°C، 30% ~ 60%, 86Kpa ~ 106Kpa)

IEC61000-4-2

GB/T17626.2-1998



8



ارتعاش

(غیر فعال)

محدوده فرکانس: 10 ~ 55 هرتز، ضربه:

1.ملي متر پاک کن: 10Hz~55Hz~10Hz

2 ساعت برای هر جهت X.Y.Z.

(شرایط بسته بندی)

IEC60068-2-6

GB/T2423.5-1995

9 شوک (غیر عملیاتی)

60G 6ms، ± X، ± Y، ± Z

3 بار برای هر جهت

IEC60068-2-27 GB/T2423.5-1995
10 آزمایش قطره بسته

ارتفاع: 80 سانتي متر، 1 گوشه، 3 لبه،

6 سطح

IEC60068-2-32 GB/T2423.8-1995








امکانات و گواهینامه ها


240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی 6240*320 پیکسل TFT 2.4 اینچ صفحه نمایش SPI سریال رابط IPS 65K صفحه نمایش کامل رنگی 7


کلمه کلیدی جستجو: tft 2.4 "، 2.4 tft lcd، 2.4 " tft lcd، 2.4 اینچ tft lcd، tft lcd 24صفحه نمایش 2.4 اینچ، صفحه نمایش 2.4 اینچ، صفحه نمایش 2.4 اینچ، صفحه نمایش 2.4 اینچ، صفحه نمایش 2.4 اینچ، صفحه نمایش 2.4 اینچ، صفحه نمایش 2.4 اینچ,صفحه نمایش LCD 2.4 اینچی
