جزئیات محصول:
|
| محصول: | 6.2 اینچ RGB TFT | قطعنامه: | 1024x600 پیکسل |
|---|---|---|---|
| شماره مدل: | SFTO620BH-7180AN | درخشندگی سطحی: | 1000 cd/m2 (نیت) |
| صفحه لمسی: | بدون | جهت مشاهده: | IPS، زاویه دید کامل |
| شماره پین: | 50 پین | ارتباط: | ZIF |
| رابط: | RGB 24 بیتی | طول عمر LED: | 40000 ساعت |
| بعد طرح کلی: | 143.37 (W)×87.13 (H)×2.56 (T) (mm) | بالا:: | 30- تا 80+ درجه سانتی گراد |
| منطقه فعال: | 137.47 (W) x 77.23 (H) (mm) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش صنعتی TFT 1000 نیت,صفحه نمایش RGB TFT صنعتی,6صفحه نمایش TFT صنعتی 2 اینچی,Industrial RGB TFT Display,6.2 Inch Industrial TFT Display |
||
** دانلود صفحه اطلاعات **
6.2 اینچ 1024*600 IPS TFT LCD RGB Interface معرفی محصول
رابط RGB یک رابط موازی سنتی است. آن سیگنال های کانال های قرمز، سبز و آبی را به طور جداگانه منتقل می کند.و تصویر را با ترکیب سیگنال های این سه کانال نمایش می دهد. رابط RGB دارای ویژگی های انتقال سیگنال پایدار و بازتولید دقیق رنگ است. این برای برنامه هایی با الزامات رنگ بالا مانند طراحی صنعتی مناسب است.نمایش تبلیغاتی، و غیره هزینه رابط RGB نسبتا کم است و خطوط سیگنال زیادی وجود دارد که می تواند سیگنال های کنترل بیشتری را ارائه دهد و اتصال را با دستگاه های کنترل مختلف تسهیل کند.
این مدل SFTO620BH-7180AN دارای صفحه نمایش دیگنال 6.2 اینچی رابط RGB، ماتریس 1024 * 600 نقطه، و فناوری IPS،اجازه دادن به کاربران برای تجربه یک تجربه بصری کامل از زاویه های مختلفولتاژ کار آن تنها 3V-3.6V است، با ولتاژ معمولی 3.3V و روشنایی سطح 1000nits.کاربران می توانند RTP یا CTP را در صفحه نمایش اضافه کنند تا اثر تعامل انسان و کامپیوتر را افزایش دهند.
|
ویژگی ها
|
اندازه | 6. 2 اينچ |
| قطعنامه | 1024 ((افقی) * 600 ((عمودی) | |
| رابط | RGB ۲۴ بیتی | |
| نوع اتصال | کانکتور | |
| عمق رنگ | 16.7M | |
| نوع تکنولوژی | a-Si | |
| فاصله پیکسل (ملی متر) | 0.13425x012872 | |
| پیکسل ها | نوار عمودی RGB | |
| حالت نمایش | معمولاً سياه | |
| IC راننده LCD | - | |
| جهت مشاهده | IPS، تمام زاویه های دید | |
| جهت معکوس شدن مقیاس خاکستری | همه | |
|
ماشین آلات
|
LCM (W x H x D) (میلی متر) | 143.37*87.13*2.56 |
| منطقه فعال ((ملی متر) | 137.472×77232 | |
| با / بدون TSP | بدون TSP | |
| وزن (g) | TBD | |
| شماره های LED | 20LED |
6.2 اینچ 1024*600 IPS TFT LCD RGB Interface طراحی محصول
توضیحات پین رابط
| نه | نماد | عملکرد |
| 1,2 | VLED+ | قدرت برای روشنایی LED (آنود) |
| 3,4 | VLED- | قدرت برای روشنایی LED (کاتد) |
| 5 | GND | زمین قدرت |
| 6 | NC | وصل نشده |
| 7 | DVDD | قدرت دیجیتال |
| 8 | NC | وصل نشده |
| 9: | DE | سیگنال فعال کردن داده ها |
| 10 | VSD | ورودی همگام سازی عمودی قطب منفی |
| 11 | HSD | ورودی هماهنگ افقی قطب منفی |
| 12 تا 19 | B7-R0 | داده های آبی |
| 20 تا 27 | G7-G0 | داده های سبز |
| 28 تا 35 | R7-R0 | داده های قرمز |
| 36 | GND | زمین |
| 37 | DCLK | سیگنال رنگ |
| 38 | GND | نمایشگر روشن/ خاموش |
| 39 | SHLR | کنترل صفحه نمایش چپ یا راست |
| 40 | UPDN | کنترل صفحه نمایش بالا / پایین |
| 41 | NC | وصل نشده |
| 42 | NC | وصل نشده |
| 43 | VPP | قدرت OTP ((+7.8V) |
| 44 | RSTB | پین تنظیم مجدد جهانی. فعال پایین برای ورود به حالت تنظیم مجدد. تنظیم مجدد OTP پیشنهاد اتصال با یک مدار تنظیم مجدد RC برای ثبات. به طور معمول بالا بکشید. (R = 10KΩ ، C = 1μF) |
| 45 | SCL | OTP ورودی ساعت سریالی |
| 46 | NC | وصل نشده |
| 47 | NC | وصل نشده |
| 48 | GND | زمین قدرت |
| 49 | SDA | OTP ورودی داده های سریال |
| 50 | CS | OTP چیپ انتخاب پین |
حداکثر امتیازات مطلق
| ماده | نماد | MIN | مکس | واحد |
| ولتاژ تغذیه | VDD | -0.3 | 5.0 | V |
| ولتاژ سیگنال ورودی | شراب | -0.3 | VDD+03 | V |
| ولتاژ خروجی منطقی | VOUT | -0.3 | VDD+03 | V |
| دمای کار | TOPR | -30 | 80 | °C |
| دمای ذخیره سازی | TSTG | -30 | 80 | °C |
نور پس زمینه رانندگی
| ماده | نماد | MIN | TYP | مکس | واحد |
| جریان LED | اگر | - | 100 | - | mA |
| مصرف برق | - | - | mW | ||
| ولتاژ LED | VF | - | 24 | - | V |
| طول عمر LED | WBL | 25000 | - | ساعت |
ویژگی های نوری
| پست ها | نماد | شرایط | دقیقه ای | -آره. | مکس | واحد | |
|
زاویه دید |
θT |
مرکز CR≥10 |
- | 80 | - |
درجه. |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| نسبت کنتراست | CR | Θ = 0 | 800 | 1000 | - | - | |
| زمان پاسخ | تن | 25.C | - | 30 | 35 | ms | |
| TOFF | - | - | - | ||||
|
رنگ بندی |
سفید | XW |
چراغ پشتي روشن |
- | 0.309 | - | - |
| یوا | - | 0.347 | - | - | |||
| قرمز | XR | - | - | - | - | ||
| YR | - | - | - | - | |||
| سبز | XG | - | - | - | - | ||
| YG | - | - | - | - | |||
| آبی | XB | - | - | - | - | ||
| YB | - | - | - | - | |||
| یکنواختی | U | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| روشنایی |
L |
800 | 900 | 1100 | |||

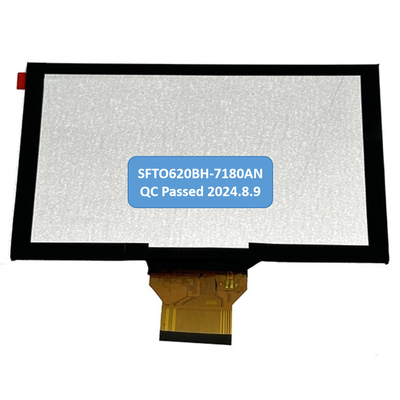

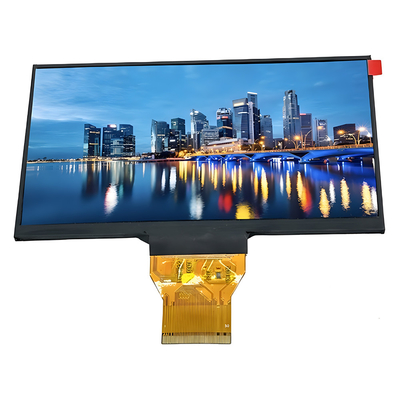

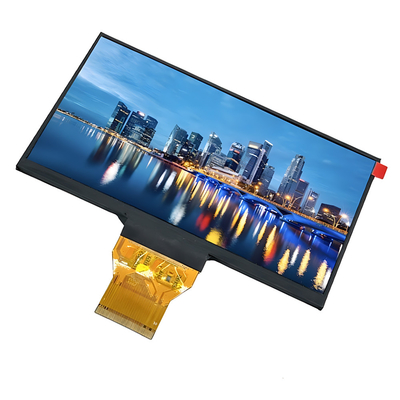

6.2 اینچ 1024*600 IPS TFT LCD RGB Interface تصویر محصول
آزمایشات محیط زیست / قابلیت اطمینان
| نه | ماده آزمایش | شرایط | ملاحظات |
|
1 |
عملکرد در دمای بالا |
Ts= +80°C، 240 ساعت |
یادداشت 1 IEC60068-2-2، GB2423، 2-89 |
| 2 | کار با دمای پایین | Ta= -30°C، 240 ساعت | توجه 2 IEC60068-2-1 GB2423.1-89 |
| 3 | ذخیره سازی در دمای بالا | Ta= +80°C، 240 ساعت | IEC60068-2-2 GB2423 2-89 |
| 4 | ذخیره سازی در دمای پایین | Ta= -30°C، 240 ساعت | IEC60068-2-1 GB/T2423.1-89 |
| 5 | ذخیره سازی در دمای بالا و رطوبت | Ta= +60°C، 90٪ RH حداکثر، 160 ساعت |
IEC60068-2-3 GB/T2423.3-2006 |
|
6 |
شوک حرارتی (غیر فعال) |
-30°C 30 دقیقه ~ +80°C 30 دقیقه زمان تغییر: 5 دقیقه، 30 چرخه |
با سرما شروع کن درجه حرارت، پایان با دمای بالا IEC60068-2-14، GB2423.22-87 |
|
7 |
تخلیه الکترو استاتیک (عمل) |
C=150pF، R=330 Ω، 5 امتیاز/ پانل هوا: ±8KV، 5 بار؛ تماس: ±4KV، 5 زمان: (محيط: 15°C ~ 35°C، 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
ارتعاش (غیر فعال) |
محدوده فرکانس: 10 ~ 55 هرتز، ضربه: 1.ملي متر پاک کن: 10Hz~55Hz~10Hz 2 ساعت برای هر جهت X.Y.Z. (شرایط بسته بندی) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | شوک (غیر عملیاتی) |
60G 6ms، ± X، ± Y، ± Z 3 بار برای هر جهت |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | آزمایش قطره بسته |
ارتفاع: 80 سانتي متر، 1 گوشه، 3 لبه، 6 سطح |
IEC60068-2-32 GB/T2423.8-1995 |
