جزئیات محصول:
|
| محصول: | 6.2 اینچ TFT | قطعنامه: | 1024x600 پیکسل |
|---|---|---|---|
| شماره مدل: | SFTO620BH-7180AN | درخشندگی سطحی: | 1000 cd/m2 (نیت) |
| صفحه لمسی: | بدون | جهت مشاهده: | IPS، زاویه دید کامل |
| شماره پین: | 50 پین | ارتباط: | ZIF |
| رابط: | RGB 24 بیتی | طول عمر LED: | 40000 ساعت |
| بعد طرح کلی: | 143.37 (W)×87.13 (H)×2.56 (T) (mm) | بالا:: | 30- تا 80+ درجه سانتی گراد |
| منطقه فعال: | 137.47 (W) x 77.23 (H) (mm) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 6صفحه نمایش LCD TFT 2 اینچی,صفحه نمایش LCD 1024*600 TFT,پانل صفحه نمایش IPS خودرو,1024*600 TFT LCD Display,Automotive IPS Screen Panel |
||
6.2 اینچ 1024*600 IPS TFT LCD RGB Interface معرفی محصول
ترتیب 1024 * 600 یک ماتریس نقطه نمایش 16:9 رایج است. به دلیل وضوح بالا، صفحه نمایش ماتریس نقطه 1024 * 600 مزایای منحصر به فردی در سناریوهای مختلف کاربرد دارد.
در سناریوهای مختلف کاربرد، مانند سیستم های اتوماسیون و کنترل صنعتی، تجهیزات پزشکی، کابین وسایل نقلیه حمل و نقل مانند هواپیماها و قطارها،و برخی از محصولات الکترونیک مصرفی بالا، ویژگی رزولوشن بالا از صفحه نمایش ماتریس نقطه 1024 * 600 می تواند خروجی بصری واضح تر را به ارمغان آورد و نیازهای بالا از زمینه های حرفه ای برای کیفیت تصویر را برآورده کند.با پیشرفت تکنولوژی و کاهش هزینه هاانتظار می رود که این فناوری نمایش ماتریس نقطه ای در زمینه های بیشتری مورد استفاده و ترویج قرار گیرد.
این مدل SFTO620BH-7180AN دارای یک صفحه نمایش 6.2 اینچی ، ماتریس 1024 * 600 نقطه است و از فناوری IPS استفاده می کند ، که به کاربران امکان می دهد تجربه بصری کامل را از زاویه های مختلف تجربه کنند.ولتاژ کارش فقط 3 ولت 3 است.6V، با ولتاژ معمولی 3.3V و روشنایی سطح 1000nits. کاربران می توانند RTP یا CTP را در صفحه نمایش اضافه کنند تا اثر تعامل انسان و کامپیوتر را افزایش دهند.
|
ویژگی ها
|
اندازه | 6. 2 اينچ |
| قطعنامه | 1024 ((افقی) * 600 ((عمودی) | |
| رابط | RGB ۲۴ بیتی | |
| نوع اتصال | کانکتور | |
| عمق رنگ | 16.7M | |
| نوع تکنولوژی | a-Si | |
| فاصله پیکسل (ملی متر) | 0.13425x012872 | |
| پیکسل ها | نوار عمودی RGB | |
| حالت نمایش | معمولاً سياه | |
| IC راننده LCD | - | |
| جهت مشاهده | IPS، تمام زاویه های دید | |
| جهت معکوس شدن مقیاس خاکستری | همه | |
|
ماشین آلات
|
LCM (W x H x D) (میلی متر) | 143.37*87.13*2.56 |
| منطقه فعال ((ملی متر) | 137.472×77232 | |
| با / بدون TSP | بدون TSP | |
| وزن (g) | TBD | |
| شماره های LED | 20LED |
6.2 اینچ 1024*600 IPS TFT LCD RGB Interface طراحی محصول
توضیحات پین رابط
| نه | نماد | عملکرد |
| 1,2 | VLED+ | قدرت برای روشنایی LED (آنود) |
| 3,4 | VLED- | قدرت برای روشنایی LED (کاتد) |
| 5 | GND | زمین قدرت |
| 6 | NC | وصل نشده |
| 7 | DVDD | قدرت دیجیتال |
| 8 | NC | وصل نشده |
| 9: | DE | سیگنال فعال کردن داده ها |
| 10 | VSD | ورودی همگام سازی عمودی قطب منفی |
| 11 | HSD | ورودی هماهنگ افقی قطب منفی |
| 12 تا 19 | B7-R0 | داده های آبی |
| 20 تا 27 | G7-G0 | داده های سبز |
| 28 تا 35 | R7-R0 | داده های قرمز |
| 36 | GND | زمین |
| 37 | DCLK | سیگنال رنگ |
| 38 | GND | نمایشگر روشن/ خاموش |
| 39 | SHLR | کنترل صفحه نمایش چپ یا راست |
| 40 | UPDN | کنترل صفحه نمایش بالا / پایین |
| 41 | NC | وصل نشده |
| 42 | NC | وصل نشده |
| 43 | VPP | قدرت OTP ((+7.8V) |
| 44 | RSTB | پین تنظیم مجدد جهانی. فعال پایین برای ورود به حالت تنظیم مجدد. تنظیم مجدد OTP پیشنهاد اتصال با یک مدار تنظیم مجدد RC برای ثبات. به طور معمول بالا بکشید. (R = 10KΩ ، C = 1μF) |
| 45 | SCL | OTP ورودی ساعت سریالی |
| 46 | NC | وصل نشده |
| 47 | NC | وصل نشده |
| 48 | GND | زمین قدرت |
| 49 | SDA | OTP ورودی داده های سریال |
| 50 | CS | OTP چیپ انتخاب پین |
حداکثر امتیازات مطلق
| ماده | نماد | MIN | مکس | واحد |
| ولتاژ تغذیه | VDD | -0.3 | 5.0 | V |
| ولتاژ سیگنال ورودی | شراب | -0.3 | VDD+03 | V |
| ولتاژ خروجی منطقی | VOUT | -0.3 | VDD+03 | V |
| دمای کار | TOPR | -30 | 80 | °C |
| دمای ذخیره سازی | TSTG | -30 | 80 | °C |
نور پس زمینه رانندگی
| ماده | نماد | MIN | TYP | مکس | واحد |
| جریان LED | اگر | - | 100 | - | mA |
| مصرف برق | - | - | mW | ||
| ولتاژ LED | VF | - | 24 | - | V |
| طول عمر LED | WBL | 25000 | - | ساعت |

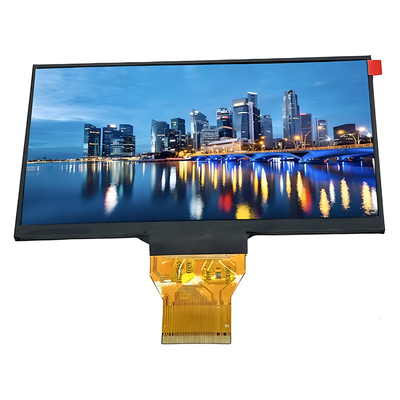

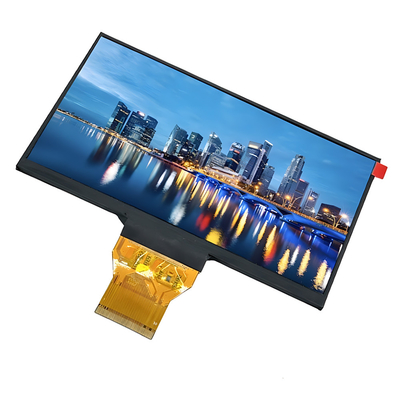

6.2 اینچ 1024*600 IPS TFT LCD RGB Interface تصویر محصول
آزمایش قابلیت اطمینان
| ماده آزمایش |
حالت آزمایش |
بازرسی پس از آزمایش |
| عملکرد در دمای بالا | 85 درجه سانتیگراد برای 96 ساعت |
پس از اتمام آزمایش، نمونه های LCD مورد آزمایش باید قبل از بازرسی عملکردی و بصری در یک محیط با دمای داخلی و رطوبت طبیعی برای ۲ تا ۴ ساعت یا بیشتر قرار گیرند.نمونه ها نباید نقص های زیر را داشته باشند:: 2هر ماژول آزمایش شده فقط می تواند برای یکی از پروژه های آزمایش استفاده شود. |
| کار با دمای پایین | -30 درجه سلسیوس برای 96 ساعت | |
| ذخیره سازی در دمای بالا | 85 درجه سانتیگراد برای 96 ساعت | |
| ذخیره سازی در دمای پایین | -30 درجه سلسیوس برای 96 ساعت | |
| عملیات درجه حرارت بالا عملیات رطوبت | 60°C، 90٪RH برای 72 ساعت | |
| شوک حرارتی | -10°C ((30 دقیقه) ~+25°C ((5 دقیقه) ~ +60°C ((30 دقیقه) برای 10 چرخه | |
| آزمایش لرزش (بدون عمل) |
فرکانس: 10~55 هرتز دامنه:1.0mm زمان پاک کردن: 11 دقیقه مدت آزمایش: 6 چرخه برای هر جهت X، Y، Z |
|
| آزمایش برق ایستاتیک | لمس ±4KV، لمس هوا ±8KV |
