جزئیات محصول:
|
محصول: | 1.3 اینچ TFT+PCB | PCB: | PCB 7 سر |
---|---|---|---|
قطعنامه: | 240x240 نقطه | پوشش شیشه ای: | قابل تنظیم |
جهت مشاهده: | زاویه دید رایگان IPS | رابط: | رابط SPI |
شماره پین: | 7 پین | ارتباط: | پین هدر |
درخشندگی سطحی: | 250 cd/m2 ((نیت) | طول عمر LED: | 40000 ساعت |
گواهینامه: | ISO9001:2015 / ISO1400:2015 | انطباق: | مطابقت با Rohs & Reach |
برجسته کردن: | 7 پین سر TFT LCD,1.3 اینچ IPS TFT LCD,صفحه نمایش LCD TFT 240x240 Dot,1.3-Inch IPS TFT LCD,240x240 Dot TFT LCD |
1.3 اینچ SPI سریال رابط TFT معرفی محصول
SPI به تراشه سریالی یک تراشه چند منظوره است که می تواند سیگنال های رابط SPI را به سیگنال های سریالی تبدیل کند، که می تواند برای اتصال دستگاه های خارجی و دستیابی به ارتباط با آنها استفاده شود.تراشه های SPI به پورت سریال دارای مزایای انتقال با سرعت بالا هستند، مصرف انرژی پایین و سهولت استفاده و می تواند در سناریوهای کاربردی مانند سخت افزار کامپیوتر، لوازم خانگی و کنترل صنعتی استفاده شود.
ماژول LCD TFT 1.3 اینچی بسیار خوب کار می کند و پروژه DIY من را با موفقیت تکمیل می کند. این یک رابط SPI دارد، درایور IC آن ST7789 است، دو روش نمایش وجود دارد:نمایش افقی و نمایش عمودی، می توانیم جهت نمایش را تنظیم کنیم. شما باید SPI_MODE3 را در init، Arduino Nano، VCC را به 5V و BKL را به 3.3V تنظیم کنید. اگر شما این یکی را نیز خریداری کنید،مطمئن شوید که قبل از استفاده از لینک های ذکر شده در توضیحات محصول را بررسی کنید و آنها به شما در پروژه شما کمک می کنند.
این صفحه نمایش 1.3 اینچی SPI TFT LCD با اندازه قطبی 1.3 اینچ و وضوح 240x240 است. این ماژول از رابط SPI پشتیبانی می کند و برنامه نویسی و استفاده از آن برای کاربران بسیار راحت است.می تواند در محدوده دما -20 °C تا +70 °C کار کند و محدوده دمای ذخیره سازی آن -30 °C تا +80 °C است.
ویژگی ها
ماده |
مطالب |
شماره بخش | SFTM130JY-7181AN |
اندازه LCD | 1.3 اينچ ((شعاعي) |
حالت نمایش | معمولا سیاه |
قطعنامه | 240 ((H) RGB x 240 ((V) |
نقطه | 0.0975 (H) × 0.0975 ((V) mm |
منطقه فعال | 23.4 ((H) x 23.4 (V) mm |
اندازه ماژول | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
ترتیب رنگ | RGB نوار عمودی |
رابط | SPI |
IC درایو | ST7789 |
روشنایی | 250 (TYP) cd/m2 |
جهت مشاهده | تمام منظره، IPS |
نور پس زمینه | 2 دی ال سفید |
دمای عملیاتی | -20°C ~ + 70°C |
دمای ذخیره | -30°C ~ + 80°C |
وزن | TBD |
طرح طرح
تعریف پین
نه، نه | نام | I/O | توضیحات |
1 | VCC | P | منبع برق برای تراشه، DC 3.3-5V |
2 | GND | P | زمین |
3 | SCL | من | پین ساعت سریال (SPI) |
4 | SDA | I/O | پین داده های سریال (SPI) |
5 | RES# | من | ورودی سیگنال رو تنظیم کن فعال کم |
6 | دی سی | من | داده ها/پین کنترل فرمان، SPI Choice/ Command Choice |
7 | BLK | من | کنترل روشنایی پس زمینه، پیش فرض شناور، سطح پایین خاموش |
ویژگی های روشنایی پس زمینه
ماده | نماد | دقیقه | نوع | مکس | واحد |
ولتاژ جلو | Vf | 3.0 | 3.2 | 3.4 | V |
جریان جلو | اگه |
... |
20 |
... |
mA |
زمان عمر عملیاتی | ... | ... | 40000 |
... |
ساعت ها |
ویژگی های نوری
ماده | نماد | شرایط اندازه گیری | دقیقه ای | -آره. | مکس | واحد | |
زمان پاسخ | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
زاویه دید |
θ |
φ = 0o | 25 oC | - | 80 | - |
درجه |
φ = 180o | 25 oC | - | 80 | - | |||
θ |
φ = 90o | 25 oC | - | 80 | - | ||
φ = 270o | 25 oC | - | 80 | - | |||
نسبت کنتراست | CR | - | 25 oC | 800 | - | - | |
رنگ مختصات CIE | سفید | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
قرمز | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
سبز |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
آبی |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
انتقال (با قطبی کننده) | 4. 18 | 4.65 | % |

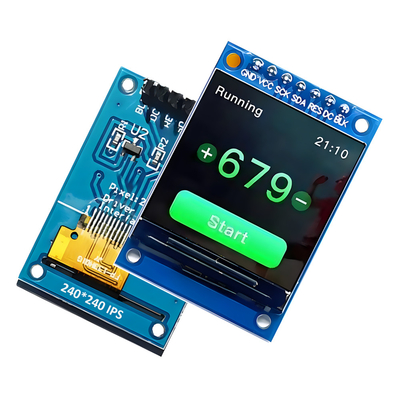

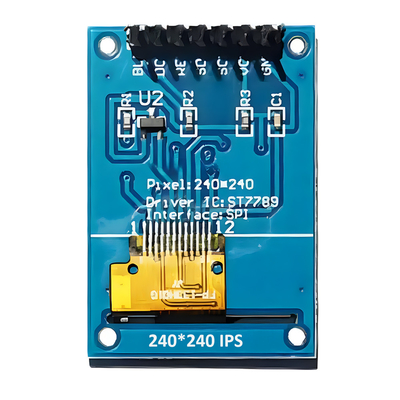

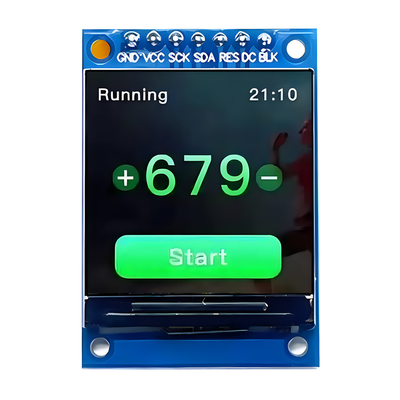

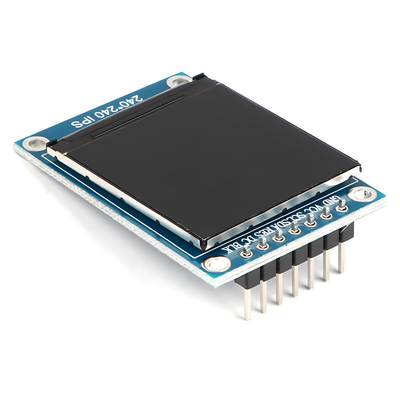

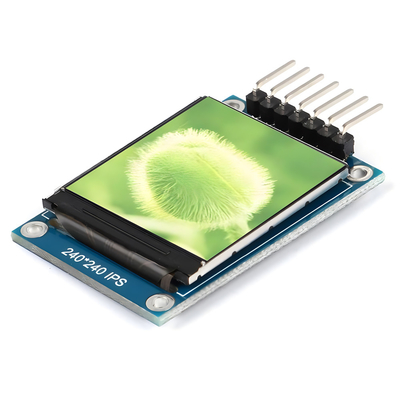

تصویر محصول
